リピータの製品仕様　　WRP-AMG54



■

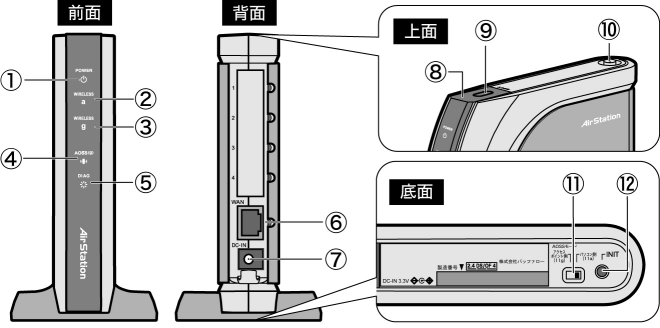

各部の名称とはたらき

①
POWERランプ（緑）
点灯：ACアダプタ接続時
消灯：ACアダプタ未接続時
②
WIRELESS aランプ（緑）
パソコン側（IEEE802.11a［5.2GHz］）の無線の状態を示します。
点灯：無線LAN動作時
点滅：無線LAN通信時
③
WIRELESS gランプ（緑）
アクセスポイント側（IEEE802.11g［2.4GHz］）の無線の状態を示します。
点灯：無線LAN動作時
点滅：無線LAN通信時
④
AOSS(g)ランプ（橙）
AirStation（親機）とのAOSS動作を示します。

点灯（橙）：
セキュリティキー交換処理に成功（AOSS成功）

２回点滅（橙）：
セキュリティキー交換処理を行える状態（AOSS待機中）

点滅（橙）：
セキュリティキー交換に失敗（AOSS失敗）
AOSS設定完了後にAirStation（親機）と通信できなくなった場合も点滅します。
⑤
DIAGランプ（赤）
ランプの点滅状態により、下記の状態を示します。

２回点滅（赤）※1：
フラッシュメモリの読み書きができません。

３回点滅（赤）※1：
有線LANコントローラが故障しています。

４回点滅（赤）※1：
無線LANコントローラが故障しています。

５回点滅（赤）：
DHCPサーバから自動取得したリピータのIPアドレスと、設定用ポートのIPアドレスが同一のネットワークアドレスになったため通信できません。設定用ポートのIPアドレスを変更してください。

連続点滅（赤）※2：
設定書き込み時およびファームウェア更新時

※1 一度ACアダプタをコンセントから抜いて、しばらくしてから再度
　　　差し込んでください。再びランプが点滅している場合は、弊社
　　　修理センター宛に本製品をお送りください。

※2 ファームウェア更新中と設定保存中は、絶対にACアダプタを
　　　コンセントから抜かないでください。
⑥
設定用ポート／ランプ
設定用パソコンを接続します。
点灯：リンク時
点滅：通信時
⑦
DCコネクタ
付属のACアダプタを接続します。
⑧
AOSSランプ（橙）
パソコンとのAOSS動作を示します。

点灯（橙）：
セキュリティキー交換処理に成功（AOSS成功）

２回点滅（橙）：
セキュリティキー交換処理を行える状態（AOSS待機中）

点滅（橙）：
セキュリティキー交換に失敗（AOSS失敗）
⑨
AOSSボタン
電源ON時に、AOSSランプが橙色点滅するまで（約３秒間）スイッチを押すと、AirStationや無線アダプタとセキュリティキー交換処理を行える状態（AOSS動作状態）になります。
点滅するAOSSランプは、AOSSモード切替スイッチの設定により変わります。
アクセスポイント側(11g)のとき
リピータの前面パネルにあるAOSSランプが点滅します。
パソコン側(11a)のとき
リピータの上面にあるAOSSランプが点滅します。
⑩
アンテナコネクタ
付属のアンテナを接続します。
⑪
AOSSモード切替スイッチ
AOSSをアクセスポイント側の無線でおこなうか、パソコン側の無線でおこなうかを切り替えます。
アクセスポイント側(11g)のとき
アクセスポイントとAOSSをおこなうときに切り替えます。
パソコン側(11a)のとき
パソコンとAOSSをおこなうときに切り替えます。
⑫
設定初期化スイッチ
電源ON時に、DIAGランプが赤色点滅するまで（約３秒間）スイッチを押すと、本製品の設定が初期化されます。




■
仕様一覧
無線LAN
インター
フェース部		 準拠規格 ARIB STD-T71（IEEE802.11a）
ARIB STD-T66（IEEE802.11b/g）
小電力データ通信システム規格
無線LAN標準プロトコル
IEEE802.11a/IEEE802.11b/IEEE802.11g
伝送方式 直交周波数分割多重変調（OFDM）方式
直接拡散型スペクトラム拡散（DS-SS）方式
単信（半二重）
データ転送速度 6/9/12/18/24/36/48/54Mbps（IEEE802.11a）
1/2/5.5/6/9/11/12/18/24/36/48/54Mbps（IEEE802.11g）
11/5.5/2/1Mbps（IEEE802.11b）
アクセス方式 インフラストラクチャモード
送信周波数範囲
（中心周波数）		 IEEE802.11a
5180～5320MHz（36/40/44/48/52/56/60/64チャンネル）
IEEE802.11b/g
2412～2472MHz（1～13チャンネル）
※ 基本的に携帯電話、コードレスホン、テレビ、ラジオ等とは混信しませんが、
　　これらの機器が2.4GHz帯の無線を使用する場合は、混信が発生する
　　可能性があります。
有線LAN
インター
フェース部		 準拠規格 IEEE802.3u（100BASE-TX）
IEEE802.3（10BASE-T）
伝送路符号化
方式		 4B5B、MLT-3（100BASE-TX）
マンチェスターコーディング（10BASE-T）
データ転送速度 10/100Mbps（自動認識）
データ伝送
モード		 半二重/全二重（自動認識）
ポート 100BASE-TX/10BASE-T
兼用ポートX 1（AUTO-MDIX）
セキュリティ アクセスポイント側（11g）/パソコン側（11a）共通
AOSS、WPA-PSK（TKIP/AES）、WEP（128/64bit）、
設定画面パスワード、無線送信出力制限
パソコン側（11a）
プライバシーセパレータ、ANY接続拒否／SSIDステルス機能、
MACアドレス登録機能
消費電力 最大4.5W
消費電流 最大DC1.7A
動作環境 温度：　0～40℃　　湿度：　20～85%（結露なきこと）
外形寸法 28（W） X 130（H） X 144（D）mm
重量 230g（アンテナ、スタンド、ACアダプタ含まず）




■
ポート仕様
本製品に搭載されているポートの仕様です。
設定用ポート仕様
コネクタ形状（RJ-45型8極コネクタ）

ピン番号
信号名
信号機能
1
RD+/TD+
受信データ（+）/送信データ（+）
2
RD-/TD-
受信データ（-）/送信データ（-）
3
TD+/RD+
送信データ（+）/受信データ（+）
4
（Not Use）
未使用
5
（Not Use）
未使用
6
TD-/RD-
送信データ（-）/受信データ（-）
7
（Not Use）
未使用
8
（Not Use）
未使用

※
AUTO-MDIX機能により、送信/受信データを自動的に切り替えます。



最新の製品情報や対応機種については、カタログまたはインターネットホームページ
(buffalo.jp)を参照してください。
