Q ルーター機能を使用しないでHUBとして利用する方法/ブリッジ接続の設定方法
(ルーター内蔵モデムや、別のルーターを使用する場合)
A
ブリッジ設定(ルーターを利用しない設定)は以下の手順です。

【ブリッジ設定方法】

※ブロードステーションのWANポートには何も接続しない状態で以下設定を進めます。

1.ブロードステーションのWANポートとモデムをLANケーブルで接続している場合、
  WANポートからLANケーブルを外します。

 ※ブロードステーションのWANポートにモデム等を接続していない(WANポートに
  ケーブルがささっていない)場合、手順3に進みます。

2.LANケーブルをWANポートから外した後、ブロードステーションの電源入れ直しを
  行い、2~3分待ちます。

3.ブロードステーションのDIAGランプが消え、ランプ状態が正常になった状態で、
  ブロードステーションの設定画面を表示させます。
   【参考Q&A】設定画面の表示方法

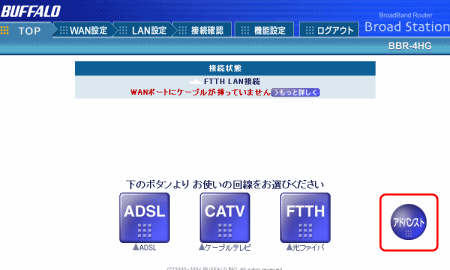

4.[アドバンスト(詳細設定)]ボタンをクリックします。

  アドバンストをクリック

5.[LAN設定]-[LANポート]をクリックします。

6.LANポート設定画面で、ブロードステーションのLAN側IPアドレスを
  モデムと同一のネットワークになるよう設定変更します。

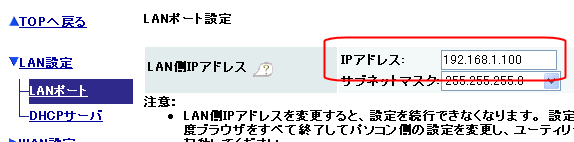

  LANポート設定

  ・LAN側IPアドレス  : 以下【IPアドレス設定例】もしくはモデムの
             マニュアルを参考に設定してください。

  ・サブネットマスク : 255.255.255.0
          ※モデムのサブネットマスクと同じ値を設定します。

【IPアドレス設定例】
 ADSLモデム/終端装置のメーカー名・機種名  IPアドレス設定例
 フレッツ光プレミアムの加入者終端装置(CTU)  192.168.24.200
 NEC製ADSLモデム、富士通製ADSLモデム  192.168.0.100
 住友電気工業製ADSLモデム「MegaBitGear TE4111C」  192.168.1.100
 住友電気工業製ADSLモデム「MegaBitGear TE4121C」  192.168.1.100
 住友電気工業製ADSLモデム「MegaBitGear TE4/E」  172.25.0.100
 ASUS-Tech製ADSLモデム  192.168.100.100
 上記以外のルーター内蔵モデムや他のルーター  ○.○.○.× ※1
  ※1
  ○.○.○.まではご利用モデムのIPアドレスと同じ値を、末尾×は
  モデムを含め、他の機器と競合しない番号を入力します。
  基本的に 2~254 までの数字を使います。

  例:モデムのIPアドレスが 192.168.3.1 の場合、
    ブロードステーションのLAN側IPアドレスには 192.168.3.100 など
    最後の枠の数字をモデムなど他の機器と異なる値にします。

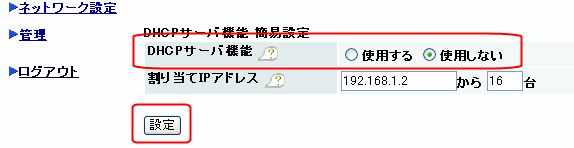

7.[DHCPサーバ機能]欄は[使用しない]にチェックを入れ、
  [設定]ボタンをクリックします。

  DHCPサーバを使用しない

8.「設定を変更しました」と表示されましたらWEBブラウザー画面を閉じます。

9.LANケーブルで、ブロードステーションのLANポートとモデムを接続します。

  ※ WANポートには接続しません。ご注意ください。
  ※ [1]~[4]のどのポートに接続してもかまいません。
  ※ ケーブルを接続した際に接続したポート番号のランプが点灯することを
    確認ください。

10.パソコンを再起動します。

11.パソコン起動後、WEBブラウザー(InternetExplorerなど)を起動し
  インターネットに接続できるか確認します。


※注意※

 ・ご利用の環境に、ルーター内蔵ADSLモデム/ルーター内蔵IP電話対応モデム/
  CTU(加入者終端装置)/別途使用するルーターなど、ルーター機能搭載装置が
  ある場合、ブロードステーションをブリッジ設定でご利用いただくことを
  お勧めします。
  ご利用のモデム/機器がルーター機能搭載かは、ご契約のプロバイダーに
  ご確認ください。

 ・パソコンのIPアドレスがルーターより取得できている状態で、インター
  ネットに接続できない場合、モデムのマニュアルを参照し、モデム側の
  設定が完了しているか確認ください。

 ・ご利用の回線業者がアッカネットワークス・イーアクセス・
  CTnet・T-comの場合、モデムにルーター機能が搭載されているようです。
  ご利用のモデムがルーター搭載かどうかについてはご契約のプロバイダー、
  インターネット業者にお問い合わせください。

 ・2007年3月現在、NTT西日本フレッツ光プレミアムの場合、提供される
  加入者終端装置には、ルーター機能が搭載されています。


以上で設定は完了です。
