リピータ(WDS)の設定方法

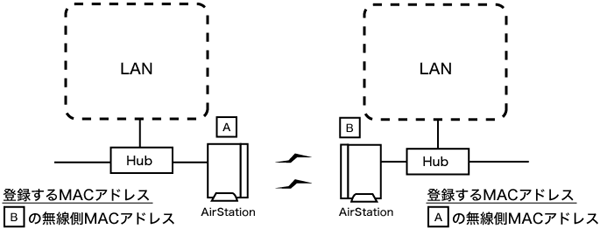

リピータ機能を搭載したAirStation同士で1対1の通信するときは、次の手順を参照して、通信する相手のAirStationの無線側MACアドレスを登録してください。

1台目のAirStation(WBR2-G54)の設定例

  1. AirStationのAOSS機能を無効にします。

  2. AirStationの設定画面を表示します。

  3. アドバンスト設定画面を表示します。

    [アドバンスト]をクリックします。

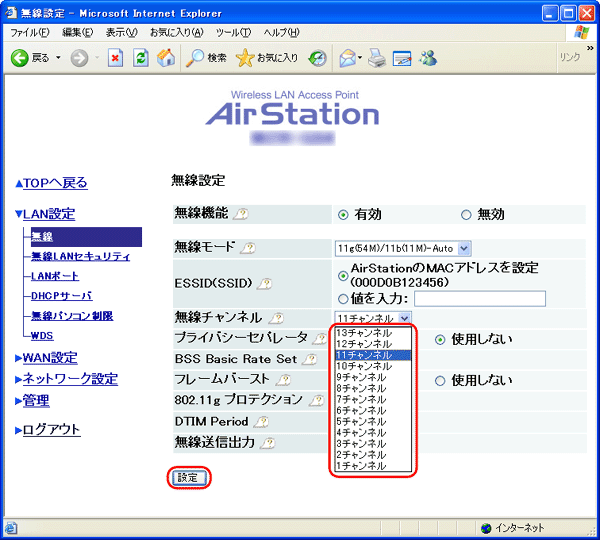

  4. 無線チャンネルを固定します。

    ※ 設定したチャンネルは、メモなどに控えておいてください。
      2台目のAirStationの設定をする際に必要です。
    設定を変更したら、[設定]をクリックします。
  5. 無線セキュリティ設定画面を表示します。

    画面左の[無線LANセキュリティ]をクリックします。

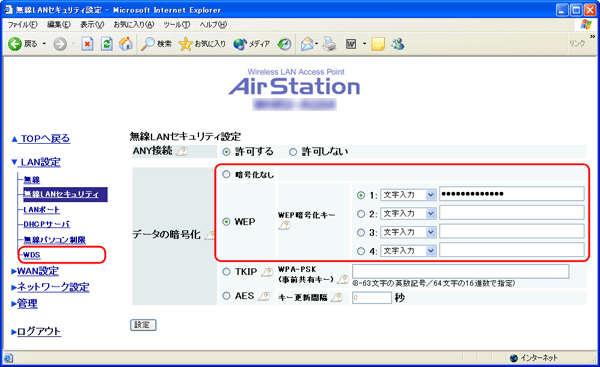

  6. 暗号キー(WEP)設定を確認し、WDS設定画面を表示します。

    暗号キー(WEP)の設定を確認します。
    (2台目のAirStationの設定をする際に必要です)
    ※ 「TKIP」や「AES」が設定されている場合は、「WEP」に設定を変更してください。「TKIP」や「AES」が設定されているAirStation同士は通信できません。
    ※ 暗号キー(WEP)は「*****」で表示されるため、設定内容は設定者に確認してください。
    設定を確認したら、画面左の[WDS]をクリックします。

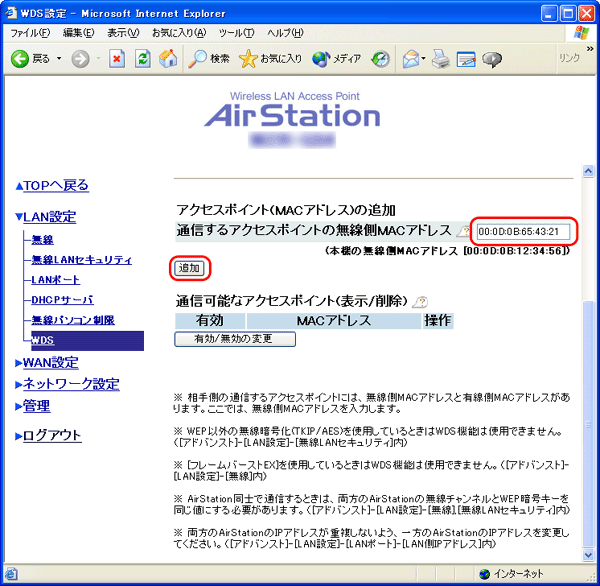

  7. 通信するAirStationを登録します。

    「通信するアクセスポイントの無線側MACアドレス」欄に2台目のAirStation(WLA2-G54)の無線側のMACアドレスを入力し、[追加]をクリックします。
    • アクセスポイントには、無線側MACアドレスと有線側MACアドレスがあります。
      ここでは、無線側MACアドレスを登録してください。
    • AirStationの無線側MACアドレスは、本体に貼り付けられているシールで確認できます。
      本体にシールが貼り付けられていない場合は、AirStationのマニュアルを参照して確認してください。
    • 無線側MACアドレスを入力するときは、2桁ずつコロン(:)で区切って入力してください。
    • 登録可能台数は、6台までです。

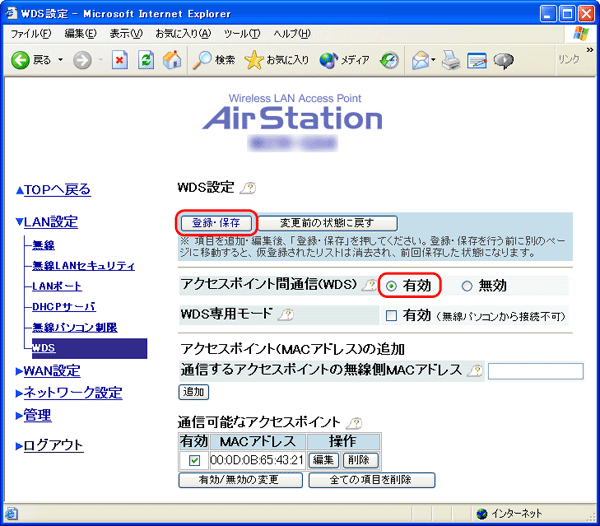

  8. アクセスポイント間通信を有効にします。

    「アクセスポイント間通信(WDS)」欄で「有効」を選択して、[登録・保存]をクリックします。

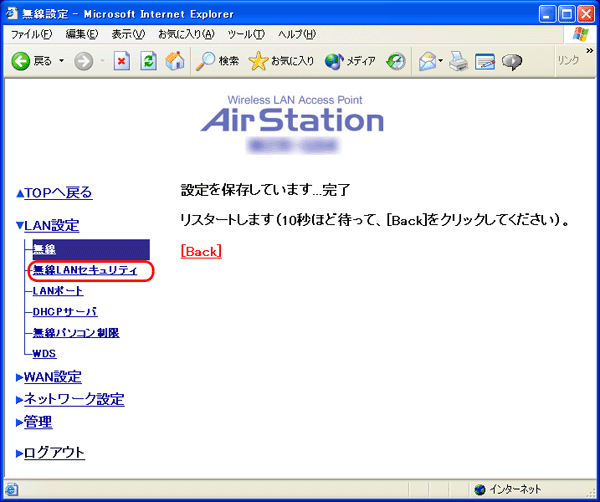

  9. 「設定を保存しています...完了」と表示されたら、[Back]をクリックします。

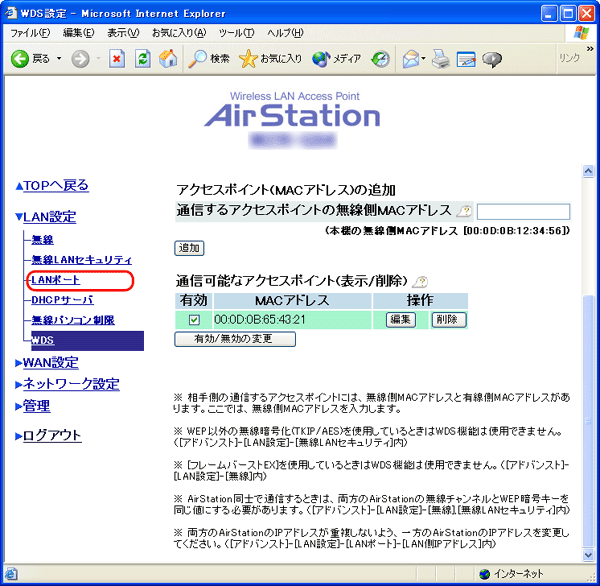

  10. 画面左の[LANポート]をクリックします。

  11. 1台目のAirStationのLAN側IPアドレスとDHCPサーバの設定をします。

    ここでは例として、以下のように設定します。
    • IPアドレス・・・・・・・・・・・・・・「192.168.11.1」
    • サブネットマスク・・・・・・・・・・「255.255.255.0」
    • DHCPサーバ機能・・・・・・・・・「使用する」
    • 割り当てIPアドレス・・・・・・・・・「192.168.11.2」から「64台」
    すべて設定したら、[設定]をクリックします。

    以上で1台目のAirStationの設定は完了です。


2台目のAirStation(WHR-G54S)の設定例

  1. AirStationをブリッジモードに切り替えます。

  2. AirStationのAOSS機能を無効にします。

  3. AirStationの設定画面を表示します。

  4. 詳細設定画面を表示します。

    [詳細設定]をクリックします。
  5. 無線設定画面を表示します。

    画面左の[無線設定]をクリックします。
  6. 無線基本設定画面を表示します。

    [無線基本]をクリックします。
  7. 無線チャンネルの設定を確認します。

    無線チャンネルは、「1台目のAirStationの設定例」の手順6で確認した設定と同じ設定にします。
    設定を変更したら、[設定]をクリックします。
  8. 無線セキュリティ設定画面を表示します。

    [無線セキュリティ]をクリックします。
  9. 暗号キー(WEP)設定を確認し、WDS設定画面を表示します。

    暗号キー(WEP)は、「1台目のAirStationの設定例」の手順8で確認した設定と同じ設定にします。
    暗号キー(WEP)を入力したら、[設定]をクリックします。
    次の画面で「設定を行う場合は「設定」ボタンを押してください」と表示されたら、[設定]をクリックします。
  10. 画面左の[リピータ機能]をクリックします。

  11. [通信可能なアクセスポイントの編集]をクリックします。

  12. 通信するAirStationを登録します。

    「アクセスポイントの無線側MACアドレス」欄に1台目のAirStationの無線側のMACアドレスを入力し、[新規追加]をクリックします。
    • アクセスポイントには、無線側MACアドレスと有線側MACアドレスがあります。
      ここでは、無線側MACアドレスを登録してください。
    • AirStationの無線側MACアドレスは、AirStationの設定画面で確認できます。
    • 無線側MACアドレスを入力するときは、2桁ずつコロン(:)で区切って入力してください。
    • 登録可能台数は、6台までです。
  13. [編集を終了して前の画面へ戻る]をクリックします。

  14. リピータ機能を有効にします。

    「リピータ機能(WDS)」欄で「使用する」を選択して、[設定]をクリックします。

    以上で2台目のAirStationの設定は完了です。
