リピータ（WDS）の設定方法

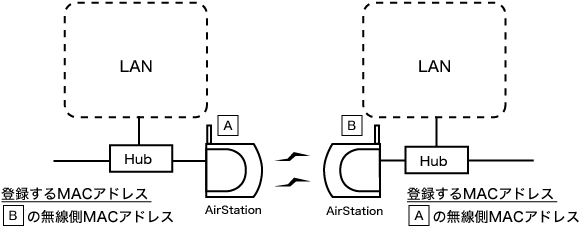

リピータ機能を搭載したAirStation同士で１対１の通信するときは、次の手順を参照して、通信する相手のAirStationの無線側MACアドレスを登録してください。

AirStationのAOSS機能とリピータ機能は同時に使用できません。リピータ機能の設定をする場合は、AOSS機能を無効にする必要があります。
AOSS機能を無効にすると、AOSS接続先情報が削除され、SSIDや暗号化キーもAOSS機能を使用する前の値に戻りますのでご注意ください。
AirStation同士で通信する場合は、リピータ機能搭載AirStation(WZR/WHR/WLA2シリーズ等）が２台必要です。
※WZR-G144NHのリピータ機能はWZR-G144NH同士のみ対応しています。
※WZR-G144Nはリピータ機能に対応していないため、ご利用になれません
AirStation同士で通信するときは、両方のAirStationの無線方式（802.11a/802.11g）と無線チャンネルとWEPの暗号キーを同じ値にする必要があります。
リピータ機能使用時に、AirStationに流れる通信量が増大すると、AirStation間の通信が切断されやすくなることがあります。この場合は、［リピータ機能］を［WDS専用モードで使用する］に設定してください。AirStation間の通信が安定して行われるようになります。
（WDS専用モードにした場合、無線パソコンから接続できなくなりますのでご注意ください）
ここでは例として、WHR-GとWHR-G54Sで通信する場合の設定方法を説明します。
他のAirStationと通信する場合は、その製品に添付されているマニュアルを参照してください。
（AirStationの設定画面によっては、リピータ機能の設定項目が「WDS」や「アクセスポイント間通信」になっていることがあります。）

１台目のAirStationの設定例

AirStationのAOSS機能を無効にします。
- AOSS機能を無効にする
AirStationの設定画面を表示します。
- 設定画面を表示する
無線設定画面を表示します。
［無線設定］をクリックします。

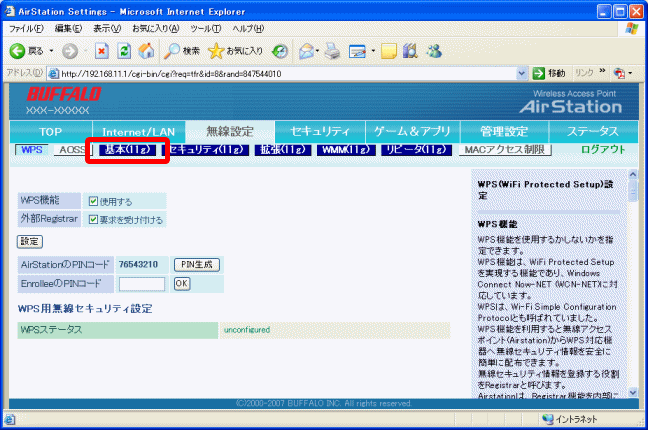

無線基本設定画面を表示します。
［基本］をクリックします。

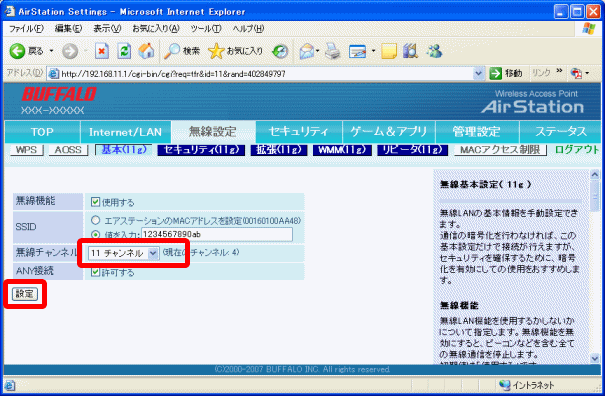

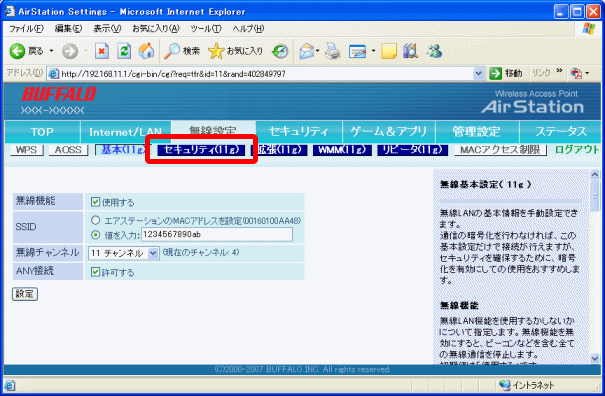

無線チャンネルの設定を確認します。
無線チャンネルが「自動」場合は、任意の無線チャンネル（例：11チャンネル等）を選択します。（※）
※ 設定した無線チャンネルは、メモなどに控えておいてください。２台目のAirStationの設定をする際に必要です。
設定を変更したら、［設定］をクリックします。
セキュリティ設定画面を表示します。
［セキュリティ］をクリックします。
暗号キー（WEP）設定を確認し、WDS設定画面を表示します。

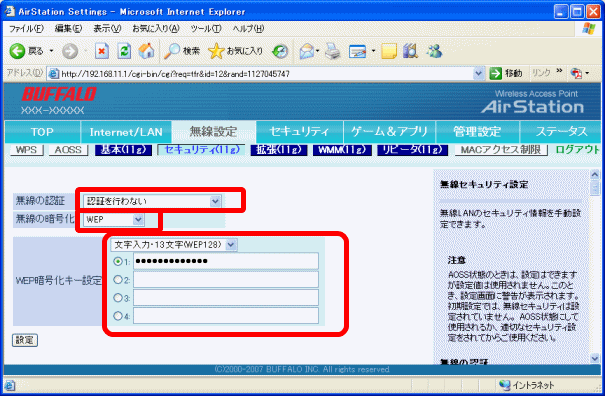

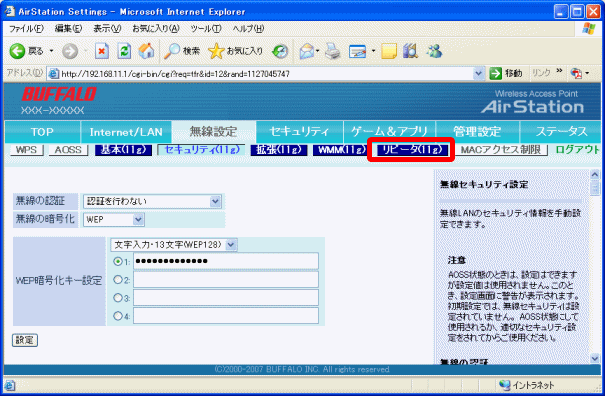

暗号キー（WEP）の設定を確認します。
（２台目のAirStationの設定をする際に必要です）
※ 「TKIP」や「AES」が設定されている場合は、「無線の認証」を「認証を行わない」に変更し、「無線の暗号化」を「WEP」に設定を変更してください。「TKIP」や「AES」が設定されているAirStation同士は通信できません。
※ 暗号キー（WEP）は「*****」で表示されるため、設定内容は設定者に確認してください。
リピータ設定画面を表示します。
［リピータ］をクリックします。

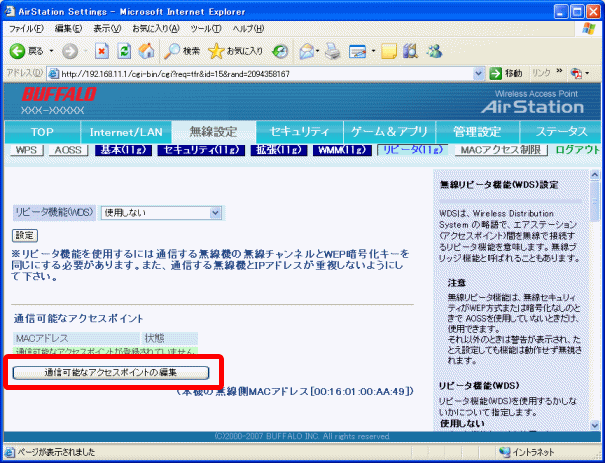

［通信可能なアクセスポイントの編集］をクリックします。
通信するAirStationを登録します。
「アクセスポイントの無線側MACアドレス」欄に２台目のAirStationの無線側のMACアドレスを入力し、［新規追加］をクリックします。
- アクセスポイントには、無線側MACアドレスと有線側MACアドレスがあります。
  ここでは、無線側MACアドレスを登録してください。
- AirStationの無線側MACアドレスは、AirStationの設定画面で確認できます。
- 無線側MACアドレスを入力するときは、2桁ずつコロン（:）で区切って入力してください。
- 登録可能台数は、6台までです。

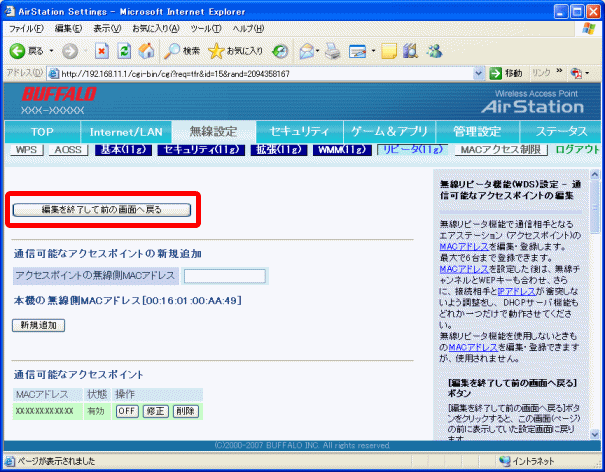

［編集を終了して前の画面へ戻る］をクリックします。

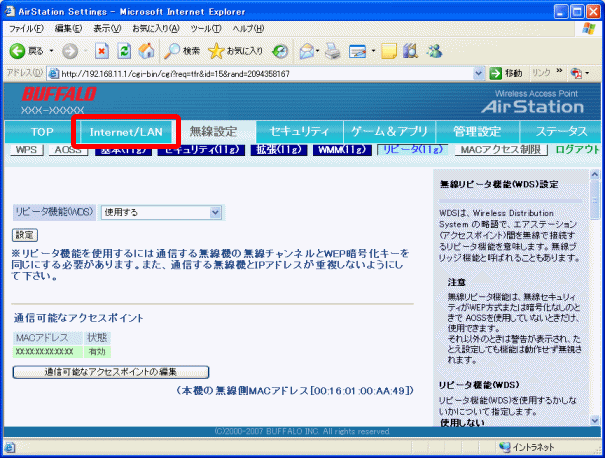

リピータ機能を有効にします。
「リピータ機能（WDS）」欄で「使用する」を選択して、［設定］をクリックします。
［Internet/LAN］をクリックします。

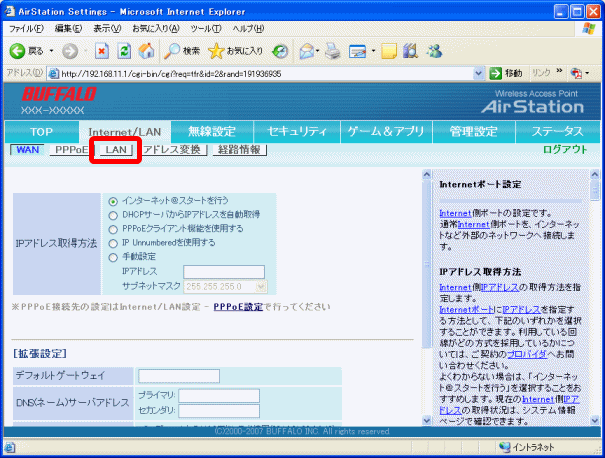

［LAN］をクリックします。

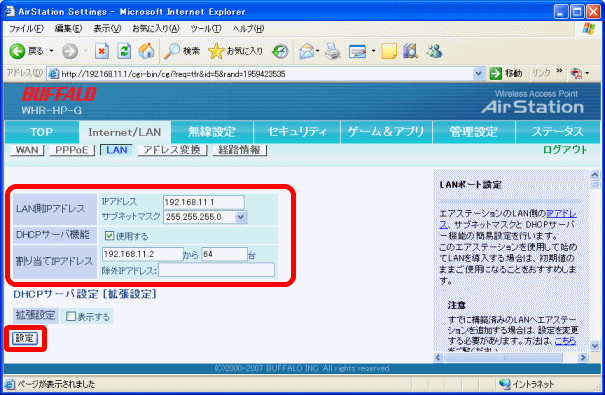

AirStationのLAN側IPアドレスとDHCPサーバの設定をします。
ここでは例として、以下のように設定します。
- IPアドレス・・・・・・・・・・・・・・「192.168.11.1」
- サブネットマスク・・・・・・・・・・「255.255.255.0」
- DHCPサーバ機能・・・・・・・・・「使用する」
- 割り当てIPアドレス・・・・・・・・・「192.168.11.2」から「64台」
すべて設定したら、［設定］をクリックします。

以上で１台目のAirStationの設定は完了です。

２台目のAirStationの設定例

AirStationをブリッジモードに切り替えます。
- ルータ機能を使用しないでブリッジとして利用する
AirStationのAOSS機能を無効にします。
- AOSS機能を無効にする
AirStationの設定画面を表示します。
- 設定画面を表示する
詳細設定画面を表示します。
［詳細設定］をクリックします。
無線設定画面を表示します。
画面左の［無線設定］をクリックします。
無線基本設定画面を表示します。
［無線基本］をクリックします。
無線チャンネルの設定を確認します。
無線チャンネルは、「１台目のAirStationの設定例」の手順６で確認した設定と同じ設定にします。
設定を変更したら、［設定］をクリックします。
無線セキュリティ設定画面を表示します。
［無線セキュリティ］をクリックします。
暗号キー（WEP）設定を確認し、WDS設定画面を表示します。
暗号キー（WEP）は、「１台目のAirStationの設定例」の手順８で確認した設定と同じ設定にします。
暗号キー（WEP）を入力したら、［設定］をクリックします。
次の画面で「設定を行う場合は「設定」ボタンを押してください」と表示されたら、［設定］をクリックします。
画面左の［リピータ機能］をクリックします。
［通信可能なアクセスポイントの編集］をクリックします。
通信するAirStationを登録します。
「アクセスポイントの無線側MACアドレス」欄に１台目のAirStationの無線側のMACアドレスを入力し、［新規追加］をクリックします。
- アクセスポイントには、無線側MACアドレスと有線側MACアドレスがあります。
  ここでは、無線側MACアドレスを登録してください。
- AirStationの無線側MACアドレスは、AirStationの設定画面で確認できます。
- 無線側MACアドレスを入力するときは、2桁ずつコロン（:）で区切って入力してください。
- 登録可能台数は、6台までです。
［編集を終了して前の画面へ戻る］をクリックします。
リピータ機能を有効にします。
「リピータ機能（WDS）」欄で「使用する」を選択して、［設定］をクリックします。

以上で２台目のAirStationの設定は完了です。
