ケーブル接続時の注意


BroadStationは、10M/100Mに対応した4ポートスイッチングハブを内蔵しているため、ケーブル接続でインターネットの共用やファイルの共有などをすることができます。
  • ケーブル接続のパソコンが4台以内の場合は、パソコンをBroadStationの10M/100Mポートに直接接続します。

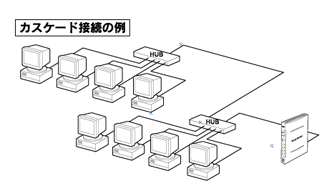

  • ケーブル接続のパソコンが5台以上の場合は、市販のハブをBroadStationに接続して、パソコンをハブに接続します。

使用できるケーブル

ハブとの接続に使うケーブルには、以下の制限があります。

100BASE-TX

カテゴリーa5対応のLANケーブル最長100mまで

10BASE-T

カテゴリー3以上対応のLANケーブル最長100mまで

a. ケーブルの品質を表す。カテゴリー3よりもカテゴリー5の方が高速で伝送できる。

BroadStationのLAN（Switch）ポートは、AUTO-MDIXに対応していますので、
LANケーブルの種類（ストレート/クロス）に関係なく接続することができます。

  • 100Mbps でネットワークを構築するときは、必ずカテゴリー 5 対応のLANケーブル（弊社製 ETP ケーブルなど）をお使いください。
  • 自作ケーブルの使用は、ネットワークが正常につながらない原因となります。市販のケーブルをご使用ください。
