製品仕様

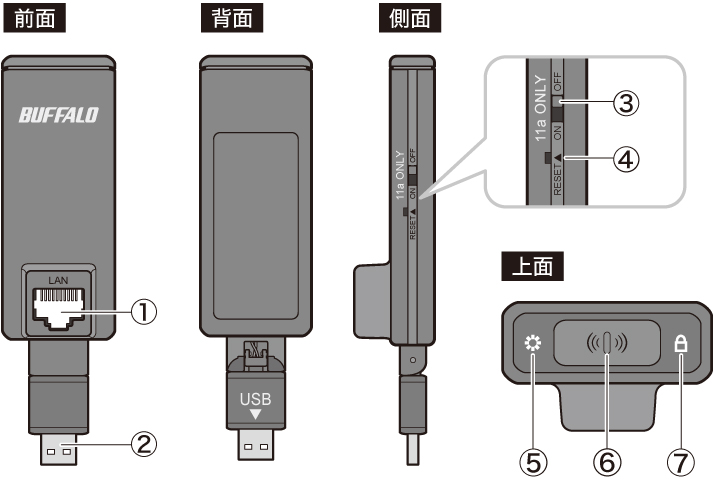

各部の名称とはたらき



1 LAN端子 LANケーブルでテレビやパソコンなどのLAN端子に接続します。
2 USB端子 テレビやパソコンなどのUSB端子に接続します。
3 11a ONLYスイッチ ONにすると、無線接続を5GHz帯のみに限定します。
対応の無線親機をお持ちの場合のみ、ONにしてください。
4 RESETボタン DIAGランプが点滅するまで(約5秒間)ボタンを押し続けると、本製品の設定が初期化されます。
5 DIAGランプ(赤) 本製品の状態を点滅回数によって示します。DIAGランプが点滅した場合は、本製品をテレビやパソコンなどから一旦取り外し、しばらくしてから再度接続してください。再びランプが点滅する場合は、当社修理センター宛に本製品をお送りください。

点灯    起動時
2回点滅 フラッシュROMに異常があります。
3回点滅 有線LANに異常があります。
4回点滅 無線LANに異常があります。
消灯    正常動作時/電源OFF時
6 AOSSボタン 電源をONにした状態で、SECURITYランプが青色に2回点滅するまで(約3秒間)スイッチを押し続けると、無線親機とセキュリティーキー交換処理を行える状態(AOSS動作状態)になります。また、テレビやパソコンがインターネットに正しく接続されている場合に1秒程度押すと、SECURITYランプが点灯します。
7 SECURITYランプ(青) 点灯        起動中/無線設定完了後1分間
2回点滅      AOSS/WPS中
点滅(0.5秒間隔) AOSS/WPS失敗後30分間
点滅(3秒間隔)  通信経路(LINK)Down
消灯        正常動作時/電源OFF時


仕様一覧

無線LAN
インター
フェース部
準拠規格 ARIB STD-T71(IEEE802.11a)
ARIB STD-T66(IEEE802.11b/g)
小電力データ通信システム規格
無線LAN標準プロトコル
IEEE802.11a / IEEE802.11b / IEEE802.11g / IEEE802.11n
伝送方式 多入力多出力直交周波数分割多重変調(MIMO-OFDM)方式
直交周波数分割多重変調(OFDM)方式
直接拡散型スペクトラム拡散(DS-SS)方式
単信(半二重)
データ転送速度 IEEE802.11n a/g:20MHz Channel <800nsGI>
130/117/104/78/52/39/26/13Mbps(mcs8-15)
65/58.5/52/39/26/19.5/13/6.5Mbps(mcs0-7)
IEEE802.11n a/g:20MHz Channel <400nsGI>
144.4/130.0/115.6/86.7/57.8/43.3/28.9/14.4Mbps(mcs8-15)
72.2/65.0/57.8/43.3/28.9/21.7/14.4/7.2Mbps(mcs0-7)
IEEE802.11n a/g:40MHz Channel <800nsGI>
270.0/243.0/216.0/162.0/108.0/81.0/54.0/27.0Mbps(mcs8-15)
135/121.5/108.0/81.0/54.0/40.5/27.0/13.5Mbps(mcs0-7)
IEEE802.11n a/g:40MHz Channel <400nsGI>
300.0/270.0/240.0/180.0/120.0/90.0/60.0/30.0Mbps(mcs8-15)
150.0/135.0/120.0/90.0/60.0/45.0/30.0/15.0Mbps(mcs0-7)
OFDM
54/48/36/24/18/12/9/6Mbps
DS-SS,CCK
11/5.5/2/1Mbps
アクセス方式 インフラストラクチャーモード
送信周波数範囲
(中心周波数)
IEEE802.11a W52  36ch,40ch,44ch,48ch(5180~5240MHz)
W53  52ch,56ch,60ch,64ch(5260~5320MHz)
W56  100ch,104ch,108ch,112ch,116ch,120ch,
     124ch,128ch,132ch,136ch,140ch(5500~5700MHz)
IEEE802.11b/g     1ch~13ch(2412~2472MHz)
※ 基本的に携帯電話、コードレスホン、テレビ、ラジオ等とは混信しませんが、
  これらの機器が2.4GHz帯の無線を使用する場合は、混信が発生する可能性があります。
有線LAN
インター
フェース部
準拠規格 IEEE802.3u(100BASE-TX)
IEEE802.3(10BASE-T)
伝送路符号化
方式
4B5B、MLT-3(100BASE-T)
マンチェスターコーディング(10BASE-T)
データ転送速度 10/100Mbps(自動認識)
データ伝送
モード
半二重/全二重(自動認識)
ポート 100BASE-TX/10BASE-T
兼用ポートX 1(AUTO-MDIX)
セキュリティー WPA-PSK(TKIP/AES)、WPA2-PSK(TKIP/AES)、WEP(128/64bit)
消費電力 最大 約2.5W
消費電流 最大 約0.5A
動作環境 温度: 0~40℃  湿度: 20~80%(結露なきこと)
外形寸法 (W)136 X (H)37 X (D)26mm
重量 50g(USBケーブルを含まず)
最大接続台数 10台


ポート仕様

本製品に搭載されているポートの仕様です。

LANポート仕様
コネクター形状(RJ-45型8極コネクター)

ピン番号 信号名 信号機能
1 RD+/TD+ 受信データ(+)/送信データ(+)
2 RD-/TD- 受信データ(-)/送信データ(-)
3 TD+/RD+ 送信データ(+)/受信データ(+)
4 (Not Use) 未使用
5 (Not Use) 未使用
6 TD-/RD- 送信データ(-)/受信データ(-)
7 (Not Use) 未使用
8 (Not Use) 未使用

AUTO-MDIX機能により、送信/受信データを自動的に切り替えます。
