仕様
| 対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
|---|---|---|
| 動作環境 | 温度0～50℃、湿度10～85％(結露なきこと) | |
| 対応機器 | UTP側 | 10BASE-T/100BASE-TX/1000BASE-T対応機器 |
| Fiber側 | BMC-GT-M550M2：BMC-GT-M550M2 BMC-GT-S10K2：BMC-GT-S10K2 BMC-GT-S10K/WA2：BMC-GT-S10K/WB2 BMC-GT-S10K/WB2：BMC-GT-S10K/WA2 ※BMC-GT-S10K/WA2とBMC-GT-S10K/WB2は必ず対向で使用してください。BMC-GT-S10K/WA2同士もしくはBMC-GT-S10K/WB2同士では通信できません。 |
|
| インターフェース | UTP側 | IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、 IEEE802.3ab (1000BASE-T) |
| Fiber側 | BMC-GT-M550M2：IEEE802.3z (1000BASE-SX) BMC-GT-S10K2：IEEE802.3z (1000BASE-LX) BMC-GT-S10K/WA2：IEEE802.3ah (1000BASE-BX) BMC-GT-S10K/WB2：IEEE802.3ah (1000BASE-BX) |
|
| 伝送速度 | UTP側 | 10Mbps/100Mbps/1000Mbps |
| Fiber側 | 1000Mbps | |
| サポート機能 | LFP(Link Fault Through)機能、BPDU/EAPOLフレーム透過 AutoNegotiation（UTP側）、AutoMDI/MDI-X（UTP側）、DIPスイッチによるSpeed/Duplex手動設定（UTP側） JumboFrame対応（UTP及びFiber側1000Mの場合：16,383Bytes、UTP側100M/10Mの場合：1,522Bytes |
|
| 伝送路符号化方式 | UTP側 | マンチェスターコーディング (10BASE-T)、4B5B/MLT-3 (100BASE-TX)、8B1Q4/4D-PAM5(1000BASE-T) |
| Fiber側 | BMC-GT-M550M2：8B10B/NRZ BMC-GT-S10K2：8B10B/NRZ BMC-GT-S10K/WA2：8B10B/GE BMC-GT-S10K/WB2：8B10B/GE |
|
| アクセス方式 | CSMA/CD | |
| 適合ケーブル | UTP側 | 1000BASE-T：カテゴリー5e以上UTP/STP、100BASE-TX：カテゴリ5以上UTP/STPケーブル、10BASE-T：カテゴリ3以上UTP/STPケーブル |
| Fiber側 | BMC-GT-M550M2：50/125μmGI型マルチモード光ファイバーケーブル BMC-GT-S10K2：9/125μmシングルモード光ファイバーケーブル BMC-GT-S10K/WA2：9/125μmシングルモード光ファイバーケーブル BMC-GT-S10K/WB2：9/125μmシングルモード光ファイバーケーブル |
|
| 伝送距離 | UTP側 | 1000BASE-T/100BASE-TX/10BASE-T：最大100m |
| Fiber側 | BMC-GT-M550M2：1000BASE-SX 最大550m BMC-GT-S10K2：1000BASE-LX 最大10km BMC-GT-S10K/WA2：1000BASE-BX 最大10km BMC-GT-S10K/WB2：1000BASE-BX 最大10km |
|
| 端子形状 | UTP側 | RJ-45型8極端子 |
| Fiber側 | BMC-GT-M550M2：2芯LC端子 BMC-GT-S10K2：2芯LC端子 BMC-GT-S10K/WA2：1芯LC端子 BMC-GT-S10K/WB2：1芯LC端子 |
|
| レイテンシー | 1.3us（1000BASE-T） | |
| データ転送速度（スループット） 単位 ： パケット/sec | 1,488,095pps(1000BASE-T/SX/LX/BX)、148,810(100BASE-TX)、14,881pps(10BASE-T) | |
| バッファーメモリー | 64KBytes | |
| 光波長 | BMC-GT-M550M2：850nm (Tx/Rx) BMC-GT-S10K2：1,310nm (Tx/Rx) BMC-GT-S10K/WA2：1,310nm (Tx) / 1,490nm (Rx) BMC-GT-S10K/WB2：1,490nm (Tx) / 1,310nm (Rx) |
|
| 光出力パワー | BMC-GT-M550M2：-9dBm (最小) ～ -3dBm (最大) BMC-GT-S10K2：-9dBm (最小) ～ -3dBm (最大) BMC-GT-S10K/WA2：-9dBm (最小) ～ -3dBm (最大) BMC-GT-S10K/WB2：-9dBm (最小) ～ -3dBm (最大) |
|
| 受光感度 | BMC-GT-M550M2：-18dBm (最小) BMC-GT-S10K2：-21dBm (最小) BMC-GT-S10K/WA2：-21dBm (最小) BMC-GT-S10K/WB2：-21dBm (最小) |
|
| 許容損失 | BMC-GT-M550M2：3.5dB/km BMC-GT-S10K2：0.4dB/km BMC-GT-S10K/WA2：0.4dB/km BMC-GT-S10K/WB2：0.4dB/km |
|
| 端子数 | UTP側 | 1000BASE-T/100BASE-TX/10BASE-T：1個 |
| Fiber側 | BMC-GT-M550M2：1000BASE-SX 1個 BMC-GT-S10K2：1000BASE-LX 1個 BMC-GT-S10K/WA2：1000BASE-BX 1個 BMC-GT-S10K/WB2：1000BASE-BX 1個 |
|
| 電源 | AC100V 50/60Hz | |
| 電源電圧 | 5V DC（ACアダプター使用） | |
| 最大消費電力 | 2.5W | |
| 最大消費電流 | 30mA | |
| 最大発熱量 | 9.0kJ/h | |
| 外形寸法（幅×高さ×奥行） | 71×27×95mm | |
| 質量 | 230g(本体のみ) | |
| 保証期間 | 5年間（標準保証3年間、Web上の5年保証登録により2年延長） | |
| 保守パック | 対応(グループB) 最長保証年数：5年間 対応商品：BMC-GT-S10K/WA2用、BMC-GT-S10K/WB2用、BMC-GT-S10K2用、BMC-GT-M550M2用 |
|
| 規格 | VCCI Class A | |
| 主な付属品 | ACアダプター（ACコード含む）、ゴム足1式（4個）、電源ケーブル抜け防止バンド、シリアルナンバーシール（2枚1組）、マニュアル（保証書付） | |

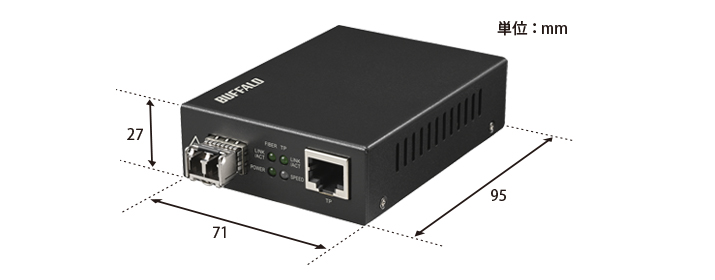

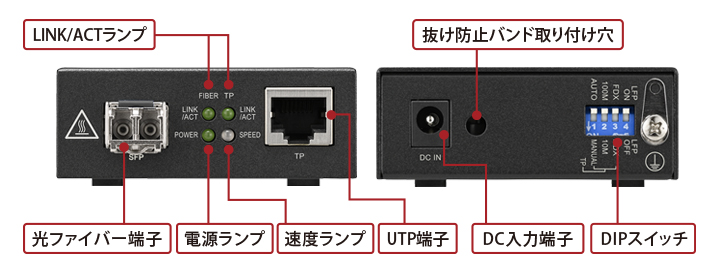

外観・寸法・各部名称・写真ダウンロード
)
)
ラインナップ
| スペック | 型番 | 価格 | JANコード | |
|---|---|---|---|---|
| BMC-GT-S10K/WA2 | 4981254061060 | |||
| BMC-GT-S10K/WB2 | 4981254061077 | |||
| BMC-GT-S10K2 | 4981254061053 | |||
| BMC-GT-M550M2 | 4981254061046 | |||
