BS-GSL2008P、BS-GSL2005Pは別途19インチラックマウントキット「BIJ-RMK-1U」が必要。
仕様
| 対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
|---|---|---|
| 対応機種 | IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x 対応機種 | |
| 対応PoE受電機器 | 動作確認済受電機器はこちらをご確認ください。 | |
| 19インチラックマウント | BS-GSL2005P、BS-GSL2008P：別売の19インチラックマウントキットBIJ-RMK-1Uの購入で対応 BS-GSL2016P：19インチラック取り付け金具(EIA仕様)を付属 |
|
| 対応オプション（別売） | BS-GSL2005P、BS-GSL2008P：19インチラックマウントキット BIJ-RMK-1U 全機種：マグネットキット（スチール素材面用） BS-MGK-A、マグネット取付金具（非スチール素材面用） LSW-KG5P |
|
| 準拠規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3ab 1000BASE-T IEEE802.3az EEE IEEE802.1Q VLANs IEEE802.3x Flow Control |
|
| 伝送速度（規格値） | 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T) | |
| データ転送方式 | ストア&フォワード | |
| 管理機能 | ・日本語Web設定インターフェース(IPv4) ・http(Webブラウザ)による設定 ファームウェアアップグレード 設定の保存・復元 ・ビジネススイッチ設定ツール対応 ・ネットワーク管理ソフトウエア(WLS-ADT)対応 |
|
| セキュリティー機能 | ・システムセキュリティー ユーザー名、パスワード ・ネットワークセキュリティー MACアドレスフィルター DOS攻撃防止 有効/無効設定 －Land攻撃:送信元、送信先のIPアドレスが同じパケットを破棄 －最小TCPヘッダー:へッダーサイズ20バイトを下回るパケットを破棄 －TCP/UDP L4ポート:送信元/送信先ポート番号が同一のパケットを破棄 －ICMP: ヘッダー+Dataが512byte以上のICMPパケットを破棄 －TCPフラグ:不正なTCPフラグのパケットを破棄 |
|
| サポート機能 | ・JumboFrame 9,216Byte（ヘッダー14Byte+FCS4Byte含む）サポート ・ポートベースVLAN/マルチプルVLAN/タグVLAN（IEEE802.1Q） ・トラフィック制御 ブロードキャスト/マルチキャストストームコントロール/DLF（宛先不明ユニキャスト） 入出力帯域制限 ・QoS ポートベース/IEEE802.1p/DSCP/IP Precedence 8レベル（BS-GSL2005P、BS-GSL2008Pは4レベル） ・ポートトランク※1 ・ポートミラーリング※2 ・HOLブロッキング防止機能 ・ループ防止機能 ・IGMP スヌーピング（V1,V2,V3) 未知のマルチキャストフィルタリング※3 ・IGMPクエリア ・静的ルーターポート設定 ・BPDU/EAPOLの透過 ・DHCPクライアント ・不良パケットフィルタリング機能 ・全ポートノンブロッキング転送 ・フローコントロール、バックプレッシャー ※1 トランクグループの設定 BS-GSL2005P：手動設定のみ、port1～4で1グループの設定可 BS-GSL2008P：手動設定のみ、port1～4、port5～8で各1グループの設定可 BS-GSL2016P：手動設定のみ、1グループ最大8ポート。8グループまで設定可 ※2 ミラーポートグループの設定数 BS-GSL2005P、BS-GSL2008P：1個 BS-GSL2016P：2個 ※3 未知のマルチキャストフィルタリング BS-GSL2016Pのみ設定可 |
|
| バッファー容量 | BS-GSL2005P：128KBytes BS-GSL2008P：128KBytes BS-GSL2016P：512KBytes |
|
| アクセス方式 | CSMA/CD | |
| アドレステーブル | BS-GSL2005P：2,000件 BS-GSL2008P：4,000件 BS-GSL2016P：8,190件 ※セルフラーニング方式 |
|
| ポート数 | BS-GSL2005P：10/100/1000M 5ポート(うちPoE対応ポート4) BS-GSL2008P：10/100/1000M 8ポート(うちPoE対応ポート6) BS-GSL2016P：10/100/1000M 16ポート(うちPoE対応ポート12) ※全ポート Auto MDI/MDI-X対応 |
|
| 適合ケーブル | 10BASE-T：カテゴリー3以上 100BASE-TX：カテゴリー5以上 1000BASE-T：カテゴリー5e以上 PoE：カテゴリー5e以上 ※STP/UTPケーブル |
|
| 伝送距離 | 最大100m | |
| 端子形状 | RJ-45型8極端子 | |
| メインメモリー | - | |
| SNMP | 非対応 | |
| VLAN機能 | ・ポートVLAN対応 (VLANグループ数：64、VLAN ID：1～4,094) ・IEEE802.1Q(VLAN Tagging)対応 |
|
| データ転送速度 （スループット） | 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット/s（1000BASE-T） | |
| PoE規格 | IEEE802.3af（PoE）、IEEE802.3at（PoE+） | |
| PoE給電機能 | 各ポート：最大30W 最大供給電力：60W（BS-GSL2005P、BS-GSL2008P）、120W（BS-GSL2016P） |
|
| PoE給電方式 | Alternative A | |
| 電源電圧 | 100V 50/60Hz | |
| 消費電力 | BS-GSL2005P：最大73W BS-GSL2008P：最大76W BS-GSL2016P：最大139W |
|
| 消費電流 | BS-GSL2005P：最大750mA BS-GSL2008P：最大750mA BS-GSL2016P：最大1440mA |
|
| 発熱量 | BS-GSL2005P：263kJ/h BS-GSL2008P：274kJ/h BS-GSL2016P：501kJ/h |
|
| 省エネ法に基づく表記事項 | エネルギー消費効率（W/Gbit/s） | BS-GSL2016P：C区分 0.8 BS-GSL2008P：C区分 0.8 BS-GSL2005P：C区分 1.0 ※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。 |
| 最大実効伝送速度（Gbit/s） | BS-GSL2016P：16.0 BS-GSL2008P：8.0 BS-GSL2005P：5.0 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。 |
|
| 測定時のポート速度とポート数 | BS-GSL2016P：1000Mbps/16ports BS-GSL2008P：1000Mbps/8ports BS-GSL2005P：1000Mbps/5ports |
|
| PoE最大供給電力（W） | BS-GSL2016P：120.0W BS-GSL2008P：60.0W BS-GSL2005P：60.0W |
|
| 外形寸法（幅×高さ×奥行） | BS-GSL2016P：330 × 43 × 231 mm BS-GSL2008P：200 × 41 × 161 mm BS-GSL2005P：200 × 41 × 161 mm |
|
| 質量 | BS-GSL2016P：2.6kg BS-GSL2008P：1.3kg BS-GSL2005P：1.3kg |
|
| 動作保証環境 | 温度0～50℃ 湿度 10～85％ |
|
| 保証期間 | 5年間（標準保証3年間、Web上の5年保証登録により2年延長） | |
| 保守パック | 対応(グループA) 最長保証年数：7年間 対応商品：BS-GSL2016P用、BS-GSL2008P用、BS-GSL2005P用 |
|
| 規格 | VCCI Class A、UL、FCC Class A、Canada IC Class A、CE、CB ※ 海外規格認証に関し、特定の時期以降の製造分について、CB、ULの維持を取消しました。ただし、IEC62368には適合します BS-GSL2008P：2023年7月製造分以降 対象の製品についてはS/Nで判別可能です BS-GSL2008P：S/N 20481230700009以降の製品 |
|
| 主な付属品 | 取扱説明書、安全にお使いいただくために必ずお守りください（保証書付き）、3ピン-2ピン変換コネクター(アース線付き)、電源ケーブル、電源ケーブル抜け防止バンド、ゴム足 4個、シリアルNoシール 2枚、BIJ-RMK-1U用ネジ 4個※1、19インチラック取り付け金具(EIA仕様) 2個※2、19インチラック取り付け金具固定用ネジ 8個※2、ラック固定用ネジ 4個※2 ※1 BS-GSL2005P、BS-GSL2008Pのみ ※2 BS-GSL2016Pのみ |
|

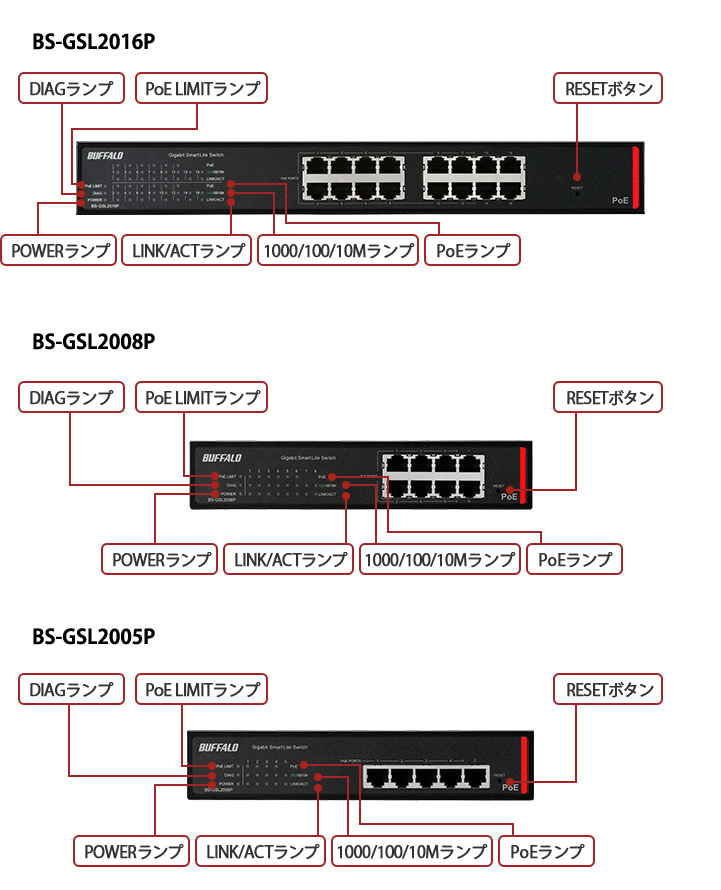

外観・寸法・各部名称・写真ダウンロード
)
)
ラインナップ
| スペック | 型番 | 価格 | JANコード | |
|---|---|---|---|---|
| BS-GSL2016P | 4981254048139 | |||
| BS-GSL2008P | 4981254048122 | |||
| BS-GSL2005P | 4981254048115 | |||

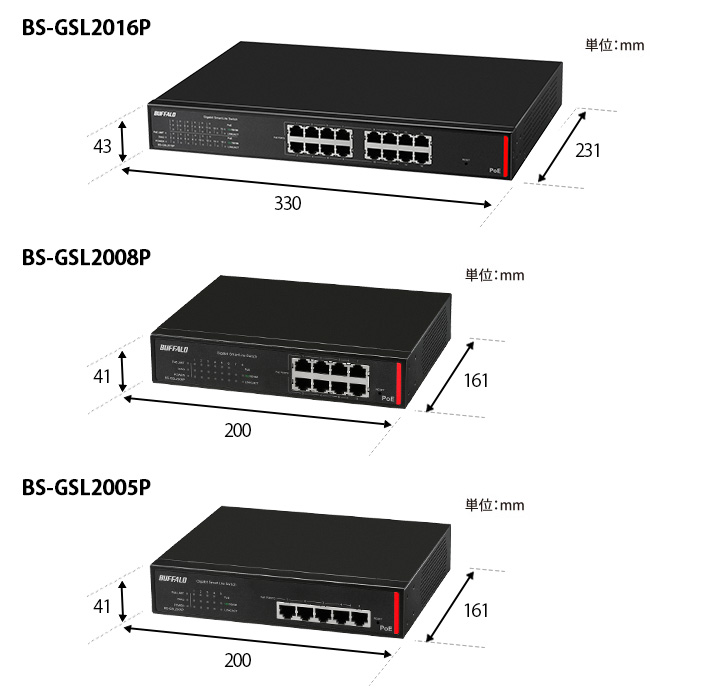

詳細な寸法はこちらをご覧ください。
