仕様
| 対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
|---|---|---|
| 対応機種 | IEEE802.3u、IEEE802.3ab、IEEE802.3bz、IEEE802.3an、IEEE802.3x対応機器 | |
| 19インチラックマウント | 対応（取付金具添付） | |
| 対応オプション（別売） | マグネットキット ｢BS-MGK-A｣ マグネット取付金具 ｢LSW-KG5P｣ |
|
| 準拠規格 | IEEE 802.3u (100BASE-TX) IEEE 802.3ab(1000BASE-T) IEEE 802.3bz（ 2.5GBASE-T/5GBASE-T） IEEE 802.3an (10GBASE-T) IEEE 802.3x (Flow Control) IEEE 802.3az (EEE Idling Stop) |
|
| 伝送速度（規格値） | 100Mbps(100BASE-TX)、1000Mbps(1000BASE-T)、2.5Gbps(2.5GBASE-T)、5Gbps(5GBASE-T)、10Gbps(10GBASE-T) | |
| データ転送方式 | ストア&フォワード | |
| 管理機能 | 日本語Web設定インターフェース(IPv4) HTTPによるファームウェアアップグレード機能、HTTPによる設定の保存/復元 （Web） ネットワーク管理ソフトウェア(WLS-ADT)対応 |
|
| セキュリティー機能 | ユーザー名、パスワード MACアドレスフィルター 管理VLAN MACアドレス認証 |
|
| サポート機能 | ループ防止機能 JumboFrame9,216Byte（ヘッダー14Byte+FCS4Byte含む）サポート 全ポートノンブロッキング転送 フローコントロール ポートVLAN、タグVLAN、マルチプルVLAN QoS（ポートベース/IEEE802.1p/TOS/DSCP） ポートトランク ポートミラーリング IGMP Snooping v1/v2/v3, IGMPクエリア DHCPクライアント |
|
| バッファー容量 | 2MB | |
| 伝送路符号化方式 | 4B5B/MLT-3 (100BASE-TX) 8B1Q4/4D-PAM5 (1000BASE-T) PAM16 (2.5GBASE-T/5GBASE-T) DSQ128 (10GBASE-T) |
|
| アドレステーブル | 16,000件（セルフラーニング） | |
| ポート数 | BS-MP2008：8ポート（全ポートAUTO-MDIX対応） BS-MP2012：12ポート（全ポートAUTO-MDIX対応） |
|
| 適合ケーブル | カテゴリー５以上 2対UTP/STPケーブル(100BASE-TX) カテゴリー５e以上 4対UTP/STPケーブル(1000BASE-T/2.5GBASE-T/5GBASE-T) カテゴリー６以上 4対UTP/STPケーブル(10GBASE-T)※ ※ ケーブルの種類により伝送距離が異なります。カテゴリー６ケーブル利用時は最大55m、カテゴリー６A以上ケーブル利用時は最大100mです。 |
|
| 伝送距離 | 100m ※ カテゴリー６ケーブル利用時、10GBASE-Tによる通信は最大55mまで、55m以上100m以下の場合は5GBASE-T/2.5GBASE-Tによる通信となります。 |
|
| 端子形状 | RJ-45型8極端子（シールドタイプ） | |
| VLAN機能 | VLAN対応 (VLANグループ数：64、VLAN ID：1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応 | |
| データ転送速度 （スループット） | 148,810パケット/s（100BASE-TX） 1,488,095パケット/s（1000BASE-T） 3,720,238パケット/s（2.5GBASE-T） 7,440,476パケット/s（5GBASE-T） 14,880,952パケット/s（10GBASE-T） |
|
| 電源電圧 | AC100V 50/60Hz | |
| 消費電力 | BS-MP2008：最大31W BS-MP2012：最大42W |
|
| 省エネ法に基づく表記事項 | エネルギー消費効率（W/Gbit/s） | BS-MP2012：区分なし 0.3 BS-MP2008：区分なし 0.4 ※:エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。 |
| 最大実効伝送速度（Gbit/s） | BS-MP2012：120.0 BS-MP2008：80.0 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。 |
|
| 測定時のポート速度とポート数 | BS-MP2012：10Gbit/s：12 BS-MP2008：10Gbit/s：8 |
|
| 外形寸法（幅×高さ×奥行） | 330×44×230mm | |
| 質量 | BS-MP2008：約2400g BS-MP2012：約2560g ※本体のみ |
|
| 動作保証環境 | 温度0～50℃ 湿度 10～85％ |
|
| 保証期間 | 5年間（標準保証3年間、Web上の5年保証登録により2年延長） | |
| 保守パック | 対応(グループA) 最長保証年数：7年間 対応商品：BS-MP2012用、BS-MP2008用 |
|
| 規格 | VCCI Class A、FCC Class A、Canada IC Class A、UL、cUL、CE | |
| 主な付属品 | 電源ケーブル（AC100V用）、3ピン-2ピン変換コネクター（アース線付）、19インチラック取り付け金具2個、取り付け金具固定用ネジ8本、ラック固定用ネジ4本、電源ケーブル抜け防止バンド、ゴム足4個、シリアルNoシール×2、電源ケーブル抜け防止バンド、取扱説明書、保証書 | |

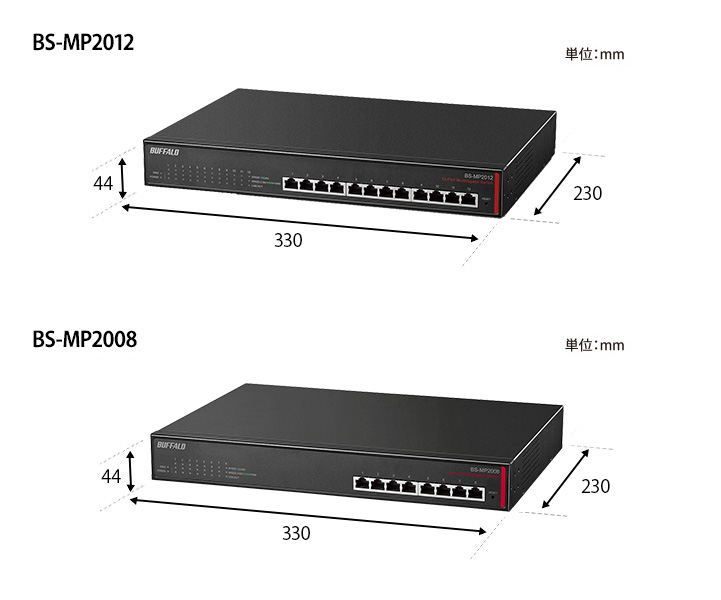

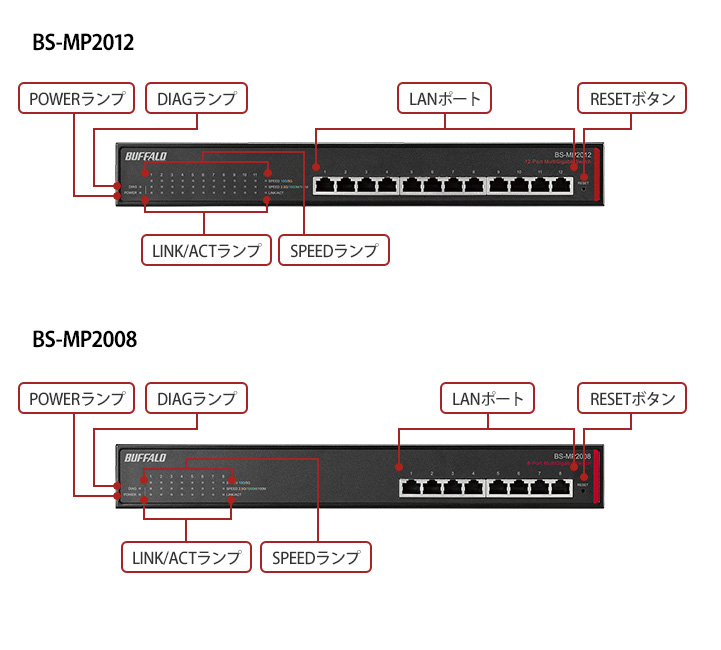

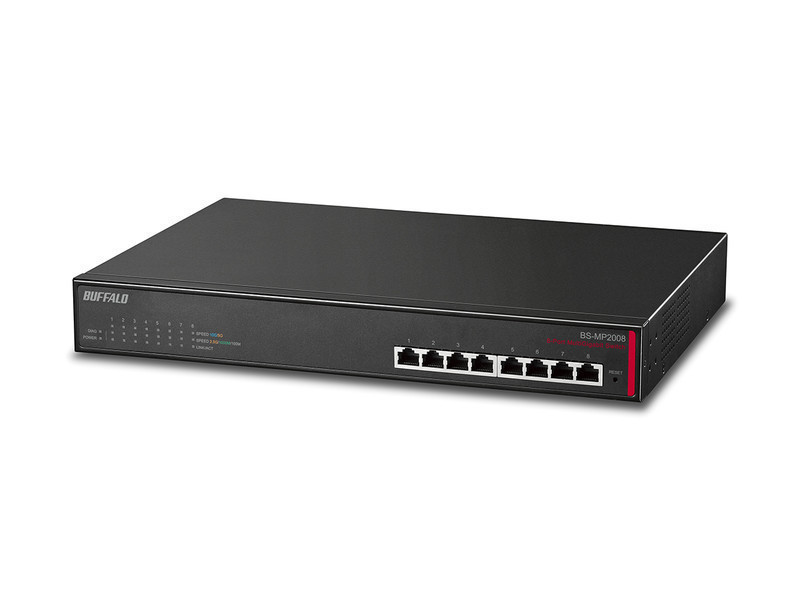

外観・寸法・各部名称・写真ダウンロード
)
)
