仕様

対応情報	対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種	IEEE802.3、 IEEE802.3u、IEEE802.3x対応機器
準拠規格	IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3x (Flow Control)
伝送速度（規格値）	10Mbps (10BASE-T)、100Mbps (100BASE-TX)
データ転送方式	ストア＆フォワード
サポート機能	Auto-Negotiation (10/100,Full/Half-Duplex)機能、Auto-MDIX機能、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、ループ検出機能※、おまかせ節電機能[リンク・ケーブル長]、EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過 ※LSW3-TX-16NSRのみ
バッファー容量	LSW3-TX-24NSR：256KB LSW3-TX-16NSR：256KB LSW3-TX-8NS：96KB LSW3-TX-5NS：48KB
伝送路符号化方式	マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)
アクセス方式	CSMA/CD
アドレステーブル	LSW3-TX-24NSR：8,000件 LSW3-TX-16NSR：8,000件 LSW3-TX-8NS：1,000件 LSW3-TX-5NS：2,000件 ※セルフラーニング方式
ポート数	10/100M 24ポート(全ポートAuto-MDIX機能搭載) 10/100M 16ポート(全ポートAuto-MDIX機能搭載) 10/100M 8ポート(全ポートAuto-MDIX機能搭載) 10/100M 5ポート(全ポートAuto-MDIX機能搭載)
適合ケーブル	10BASE-T：UTPカテゴリー3以上、100BASE-TX：UTPカテゴリー5以上
伝送距離	最大100m
スイッチング・ファブリック	LSW3-TX-24NS：4.8Gbps LSW3-TX-16NS：3.2Gbps LSW3-TX-8NS：1.6Gbps LSW3-TX-5NS：1.0Gbps
端子形状	RJ-45型 8極
データ転送速度 （スループット）	14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)
電源電圧	100V 50/60Hz
消費電力	LSW3-TX-24NSR：最大3.5W LSW3-TX-16NSR：最大3.0W LSW3-TX-8NS：最大2.1W LSW3-TX-5NS：最大1.6W
消費電流	LSW3-TX-24NSR：最大80mA LSW3-TX-16NSR：最大45mA LSW3-TX-8NS：最大100mA LSW3-TX-5NS：最大40mA
省エネ法に基づく表記事項	エネルギー消費効率（W/Gbit/s）	LSW3-TX-24NSR：D区分 1.5 LSW3-TX-16NSR：D区分 1.7 LSW3-TX-8NS：D区分 2.6 LSW3-TX-5NS：D区分 2.8 ※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
	最大実効伝送速度（Gbit/s）	LSW3-TX-24NSR：2.4 LSW3-TX-16NSR：1.6 LSW3-TX-8NS：0.8 LSW3-TX-5NS：0.5 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
	測定時のポート速度とポート数	LSW3-TX-24NSR：100Mbit/s：24、1Gbit/s：0 LSW3-TX-16NSR：100Mbit/s：16、1Gbit/s：0 LSW3-TX-8NS：100Mbit/s：8、1Gbit/s：0 LSW3-TX-5NS：100Mbit/s：5、1Gbit/s：0
外形寸法（幅×高さ×奥行）	LSW3-TX-24NSR：280×45×180mm LSW3-TX-16NSR：190×43×125mm LSW3-TX-8NS：187×32×83mm LSW3-TX-5NS：153×32×83mm ※本体のみ(突起部除く)
質量	LSW3-TX-24NSR：1,500g LSW3-TX-16NSR：800g LSW3-TX-8NS：510g LSW3-TX-5NS：450g
動作保証環境	温度0～40℃ 湿度10～85％
保証期間	1年間
規格	LSW3-TX-24NSR：VCCI Class A LSW3-TX-16NSR：VCCI Class A LSW3-TX-8NS：VCCI Class B LSW3-TX-5NS：VCCI Class B
主な付属品	LSW3-TX-24NSR：取扱説明書、電源ケーブル、ゴム足、19インチラック取付金具、19インチラック取付金具用ネジ LSW3-TX-16NSR：取扱説明書、電源ケーブル、ゴム足、19インチラック取付金具、19インチラック取付金具用ネジ LSW3-TX-8NS/WH：取扱説明書、電源ケーブル、マグネット、ゴム足 ※保証書は取扱説明書に記載 LSW3-TX-5NS/WH：取扱説明書、電源ケーブル、マグネット、ゴム足

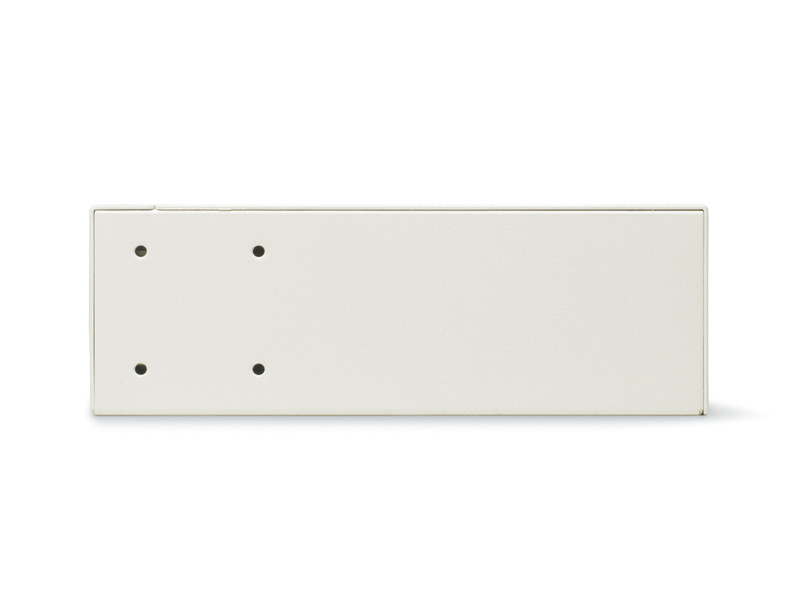

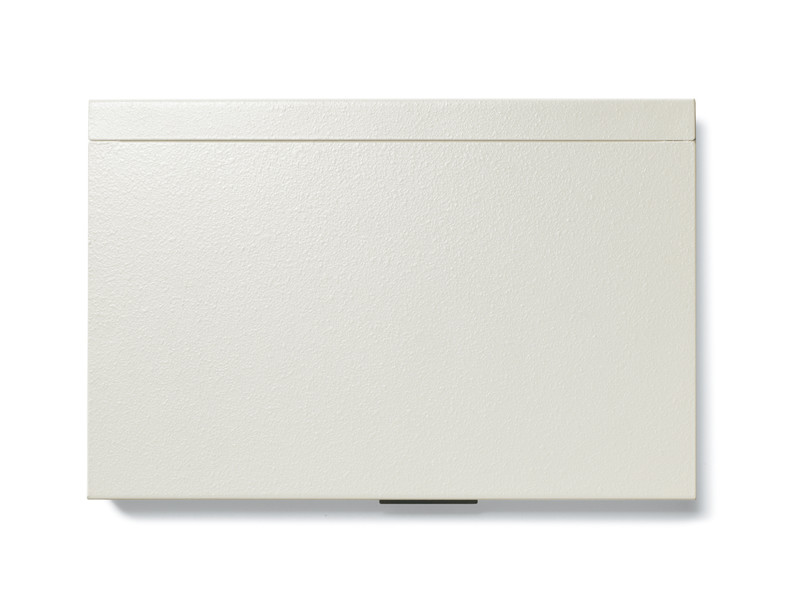

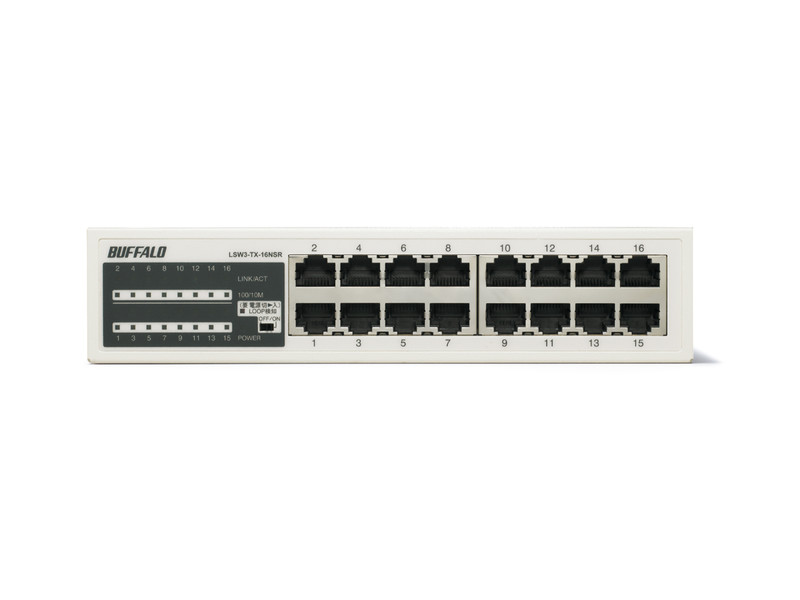

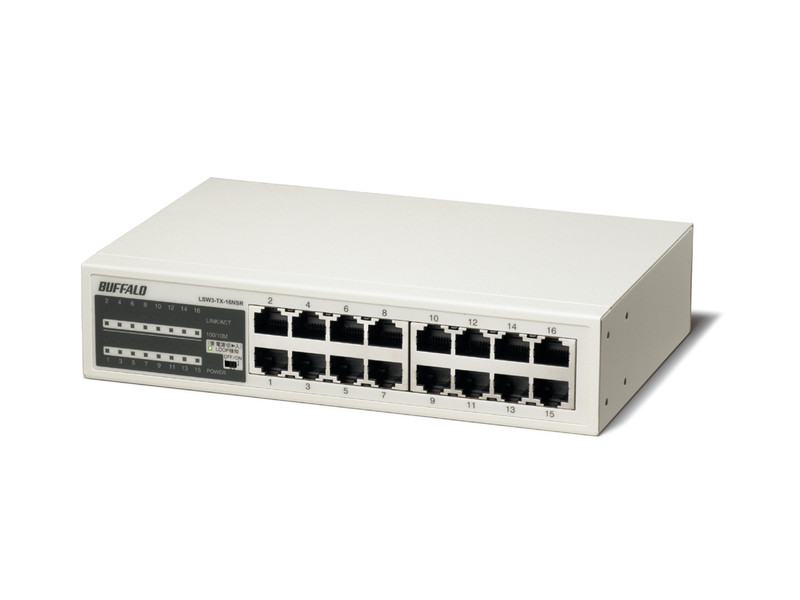

外観・寸法・各部名称・写真ダウンロード

高画質画像/CAD図

ラインナップ

スペック	型番		価格	JANコード
ホワイト 24ポート	LSW3-TX-24NSR			4981254648858
ホワイト 16ポート	LSW3-TX-16NSR			4981254648803
ホワイト 8ポート	LSW3-TX-8NS/WH			4981254648780
ホワイト 5ポート	LSW3-TX-5NS/WH			4981254648827
