仕様書

発売時期:

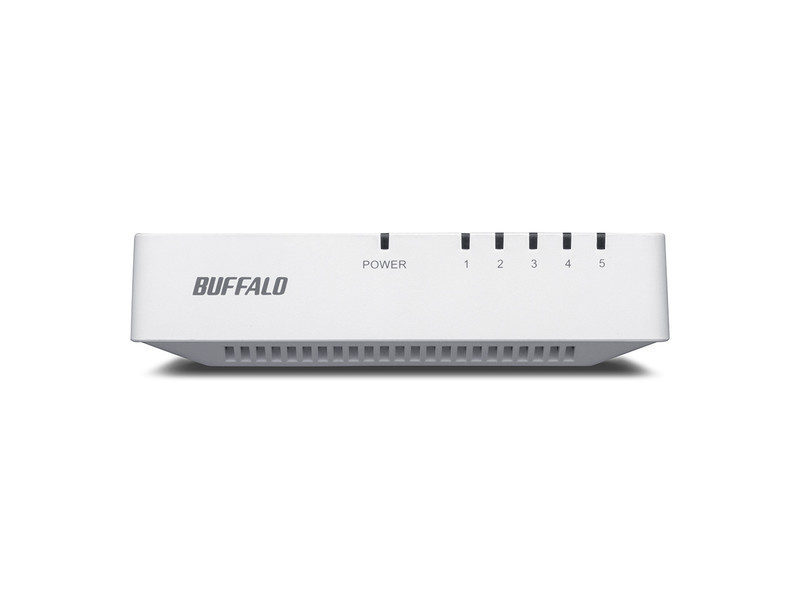

LSW4-TX-EP/Dシリーズ

LSW4-TX-5EP/WHD

ACアダプター
ループ検知
おまかせ節電
おまかせ節電NEXT
背面マグネット
壁掛け

JANコード: 4981254030707

カラー : ホワイト

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)対応機器
準拠規格 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3x (Flow Control)、IEEE802.3az (EEE, アイドリングストップ)
規格 VCCI Class B
伝送速度(規格値) 100Mbps (100BASE-TX)、10Mbps (10BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/Half-Duplex)機能、Auto-MDIX機能、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、おまかせ節電機能[リンク]、EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過、アイドリングストップ機能(IEEE802.3az Energy Efficient Ethernet)対応
バッファー容量 96KB
伝送路符号化方式 4B5B/MLT-3 (100BASE-TX)、Manchester-coding (10BASE-T)
アクセス方式 CSMA/CD
アドレステーブル 2048(セルフラーニング)
ポート数 LSW4-TX-8EP/D:8ポート
LSW4-TX-5EP/D:5ポート
適合ケーブル カテゴリー3以上のUTPケーブル(10BASE-T)
カテゴリー5以上のUTPケーブル(100BASE-TX)
※ケーブルの種類(ストレートケーブル/クロスケーブル)を、自動的に判別しますので、どちらのケーブルでも問題なく使用できます
伝送距離 最大100m
スイッチング・ファブリック LSW4-TX-8EP/D:1.6Gbps
LSW4-TX-5EP/D:1.0Gbps
端子形状 RJ-45型 8極(非シールドタイプ)
データ転送速度 (スループット) 148,810pps(100BASE-TX)、14,881pps(10BASE-T)
電源電圧 100V 50/60Hz
消費電力 LSW4-TX-8EP/D:最大2.5W
LSW4-TX-5EP/D:最大1.3W
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) 5ポートモデル:D区分 2.2
8ポートモデル:D区分 3.0
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) 5ポートモデル:0.5
8ポートモデル:0.8
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
測定時のポート速度とポート数 5ポートモデル:100Mbit/s: 5、1Gbit/s: 0
8ポートモデル:100Mbit/s: 8、1Gbit/s: 0
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
外形寸法(幅×高さ×奥行) LSW4-TX-8EP/D:146×27×97mm
LSW4-TX-5EP/D:104×26×85mm
※本体のみ(突起部除く)
質量 LSW4-TX-8EP/D:190g
LSW4-TX-5EP/D:130g
※本体のみ
動作保証環境 温度0~40℃
湿度10~85%
保証期間 1年間
主な付属品 取扱説明書、ACアダプター、マグネット、ゴム足

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 8ポート

LSW4-TX-8EP/BKD
4981254030752

ブラック 5ポート

LSW4-TX-5EP/BKD
4981254030691

ホワイト 8ポート

LSW4-TX-8EP/WHD
4981254030769

ホワイト 5ポート

LSW4-TX-5EP/WHD
4981254030707
