仕様書
仕様
対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
---|---|---|
対応機種 | IEEE802.3ab (1000BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)対応機器 | |
準拠規格 | IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab (1000BASE-T)、IEEE802.3az (EEE)、IEEE802.3x (Flow Control) | |
規格 | VCCI Class B | |
伝送速度(規格値) | 1000Mbps (1000BASE-T)、100Mbps (100BASE-TX)、10Mbps (10BASE-T) | |
データ転送方式 | ストア&フォワード | |
サポート機能 | Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDI/MDIX機能、 IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、 ループ検出機能、おまかせ節電NEXT[通信の有無]、おまかせ節電[リンク]、LANケーブル長に応じた自動節電、 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過 |
|
バッファー容量 | 128KB | |
伝送路符号化方式 | 8B1Q4/4D-PAM5(1000BASE-T)、4B5B/MLT-3 (100BASE-TX)、Manchester-coding (10BASE-T) | |
アクセス方式 | CSMA/CD | |
アドレステーブル | MACアドレスエントリー数 2,000(セルフラーニング) | |
ポート数 | 5ポート | |
適合ケーブル | カテゴリー3以上 2対UTPケーブル(10BASE-T) カテゴリー5以上 2対UTPケーブル(100BASE-TX) カテゴリー5e以上 4対UTPケーブル(1000BASE-T) |
|
伝送距離 | 最大100m | |
スイッチング・ファブリック | 10Gbps | |
端子形状 | RJ-45型 8極(非シールドタイプ) | |
データ転送速度 (スループット) | 1,488,095pps(1000BASE-T)、148,810pps(100BASE-TX)、14,881pps(10BASE-T) | |
電源電圧 | 100V 50/60Hz | |
消費電力 | 最大2.5W | |
省エネ法に基づく表記事項 | エネルギー消費効率(W/Gbit/s) | D区分:0.5 ※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。 ※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。 |
最大実効伝送速度(Gbit/s) | 5.0 ※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。 |
|
測定時のポート速度とポート数 | 100Mbit/s:0 1000Mbit/s:5 ※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。 |
|

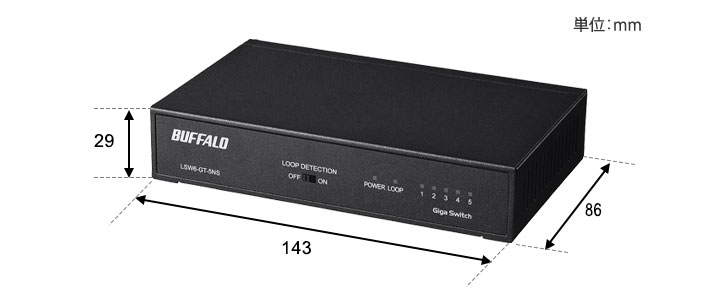

外形寸法(幅×高さ×奥行) | 143×29×86mm ※本体のみ(突起部除く) |
|
質量 | 約310g | |
動作保証環境 | 温度0~40℃ 湿度10~85%(結露なきこと) |
|
保証期間 | 1年間 | |
RoHS基準値 | 準拠 ※RoHS基準値についてはこちらをご覧ください。 |
|
主な付属品 | 取扱説明書、電源ケーブル、マグネット、マグネット用ネジ、ゴム足 ※保証書は取扱説明書に記載 |
ラインナップ
スペック | 型番 | 価格 | JANコード | |
---|---|---|---|---|
LSW6-GT-5NS/BK | 4981254049990 | |||
LSW6-GT-5NS/WH | 4981254050002 |
