仕様
| 対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
|---|---|---|
| 動作環境 | 温度0～45℃、湿度10～85％(結露なきこと) | |
| 対応機器 | UTP側 | 10BASE-T/100BASE-TX/1000BASE-T対応機器 |
| Fiber側 | BMC-GT-M550M：BMC-GT-M550M BMC-GT-S10K：BMC-GT-S10K BMC-GT-S10K/WA：BMC-GT-S10K/WB BMC-GT-S10K/WB：BMC-GT-S10K/WA ※BMC-GT-S10K/WAとBMC-GT-S10K/WBは必ず対向で使用してください。BMC-GT-S10K/WA同士もしくはBMC-GT-S10K/WB同士では通信できません。 |
|
| インターフェース | UTP側 | IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、 IEEE802.3ab (1000BASE-T) |
| Fiber側 | BMC-GT-M550M：IEEE802.3z (1000BASE-SX) BMC-GT-S10K：IEEE802.3z (1000BASE-LX) BMC-GT-S10K/WA：IEEE802.3ah (1000BASE-BX) BMC-GT-S10K/WB：IEEE802.3ah (1000BASE-BX) |
|
| 伝送速度 | UTP側 | 10Mbps/100Mbps/1000Mbps |
| Fiber側 | 1000Mbps | |
| サポート機能 | LFP(Link Fault Through)機能、BPDU/EAPOLフレーム透過 AutoNegotiation（UTP側）、AutoMDI/MDI-X（UTP側）、DIPスイッチによるSpeed/Duplex手動設定（UTP側） JumboFrame対応（UTP及びFiber側1000Mの場合：9,216Bytes、UTP側100M/10Mの場合：1,522Bytes |
|
| 伝送路符号化方式 | UTP側 | マンチェスターコーディング (10BASE-T)、4B5B/MLT-3 (100BASE-TX)、8B1Q4/4D-PAM5(1000BASE-T) |
| Fiber側 | BMC-GT-M550M：8B10B/NRZ BMC-GT-S10K：8B10B/NRZ BMC-GT-S10K/WA：8B10B/GE BMC-GT-S10K/WB：8B10B/GE |
|
| アクセス方式 | CSMA/CD | |
| 適合ケーブル | UTP側 | 1000BASE-T：カテゴリー5e以上UTP/STP、100BASE-TX：カテゴリ5以上UTP/STPケーブル、10BASE-T：カテゴリ3以上UTP/STPケーブル |
| Fiber側 | BMC-GT-M550M：50/125μmGI型マルチモード光ファイバーケーブル BMC-GT-S10K：9/125μmシングルモード光ファイバーケーブル BMC-GT-S10K/WA：9/125μmシングルモード光ファイバーケーブル BMC-GT-S10K/WB：9/125μmシングルモード光ファイバーケーブル |
|
| 伝送距離 | UTP側 | 1000BASE-T/100BASE-TX/10BASE-T：最大100m |
| Fiber側 | BMC-GT-M550M：1000BASE-SX 最大550m BMC-GT-S10K：1000BASE-LX/1000BASE-BX 最大10km BMC-GT-S10K/WA：1000BASE-LX/1000BASE-BX 最大10km BMC-GT-S10K/WB：1000BASE-LX/1000BASE-BX 最大10km |
|
| 端子形状 | UTP側 | RJ-45型8極端子 |
| Fiber側 | BMC-GT-M550M：2芯LC端子 BMC-GT-S10K：2芯LC端子 BMC-GT-S10K/WA：1芯LC端子 BMC-GT-S10K/WB：1芯LC端子 |
|
| レイテンシー | 1000M（UTP）⇔1000M（Fiber）：1.44us（CT）、100M(UTP)⇔1000M（Fiber）：9.62us（S&F）、10M（UTP）⇔1000M（Fiber）：83.02us（S&F） ※フレームサイズ：64Bytes |
|
| データ転送速度（スループット） 単位 ： パケット/sec | 1,488,095pps(1000BASE-T/SX/LX/BX)、148,810(100BASE-TX)、14,881pps(10BASE-T) | |
| バッファーメモリー | 32KBytes | |
| 光波長 | BMC-GT-M550M：850nm (Tx/Rx) BMC-GT-S10K：1,310nm (Tx/Rx) BMC-GT-S10K/WA：1,310nm (Tx) / 1,490nm (Rx) BMC-GT-S10K/WB：1,490nm (Tx) / 1,310nm (Rx) |
|
| 光出力パワー | BMC-GT-M550M：-9.5dBm (最小) ～ -3dBm (最大) BMC-GT-S10K：-9dBm (最小) ～ -3dBm (最大) BMC-GT-S10K/WA：-9dBm (最小) ～ -3dBm (最大) BMC-GT-S10K/WB：-9dBm (最小) ～ -3dBm (最大) |
|
| 受光感度 | BMC-GT-M550M：-17dBm（最小） BMC-GT-S10K：-20dBm（最小） BMC-GT-S10K/WA：-20dBm（最小） BMC-GT-S10K/WB：-20dBm（最小） |
|
| 許容損失 | BMC-GT-M550M：7.5dB（最小） BMC-GT-S10K：11dB（最小） BMC-GT-S10K/WA：11dB（最小） BMC-GT-S10K/WB：11dB（最小） |
|
| 端子数 | UTP側 | 1000BASE-T/100BASE-TX/10BASE-T：1個 |
| Fiber側 | BMC-GT-M550M：1000BASE-SX 1個 BMC-GT-S10K：1000BASE-LX 1個 BMC-GT-S10K/WA：1000BASE-BX 1個 BMC-GT-S10K/WB：1000BASE-BX 1個 |
|
| 電源 | AC100V 50/60Hz | |
| 電源電圧 | 5V DC（ACアダプター使用） | |
| 最大消費電力 | BMC-GT-M550M：2.3W BMC-GT-S10K：2.6W BMC-GT-S10K/WA：2.6W BMC-GT-S10K/WB：2.6W |
|
| 最大消費電流 | BMC-GT-M550M：55mA BMC-GT-S10K：60mA BMC-GT-S10K/WA：60mA BMC-GT-S10K/WB：60mA |
|
| 最大発熱量 | BMC-GT-M550M：8.28 kJ/h BMC-GT-S10K：9.36 kJ/h BMC-GT-S10K/WA：9.36 kJ/h BMC-GT-S10K/WB：9.36 kJ/h |
|

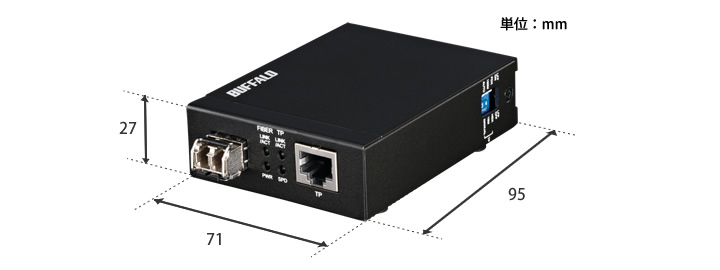

| 外形寸法（幅×高さ×奥行） | 71×27×95mm | |
| 質量 | 220g(本体のみ) | |
| 保証期間 | 3年間 | |
| 保守パック | 対応(グループB) 最長保証年数：5年間 対応商品：BMC-GT-S10K/WA用、BMC-GT-S10K/WB用、BMC-GT-S10K用、BMC-GT-M550M用 |
|
| 規格 | UL、VCCI Class A | |
| 主な付属品 | ACアダプター（ACコード含む）、ゴム足1式（4個）、電源ケーブル抜け防止バンド、シリアルナンバーシール（2枚1組）、マニュアル（保証書付） | |

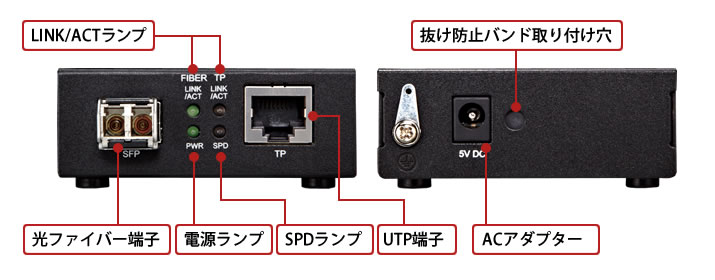

外観・寸法・各部名称・写真ダウンロード
)
)
ラインナップ
| スペック | 型番 | 価格 | JANコード | |
|---|---|---|---|---|
| BMC-GT-S10K/WA | 4981254652251 | |||
| BMC-GT-S10K/WB | 4981254652268 | |||
| BMC-GT-S10K | 4981254652244 | |||
| BMC-GT-M550M | 4981254652237 | |||
この商品には新しい後継モデルがあります
BMC-GT2シリーズ

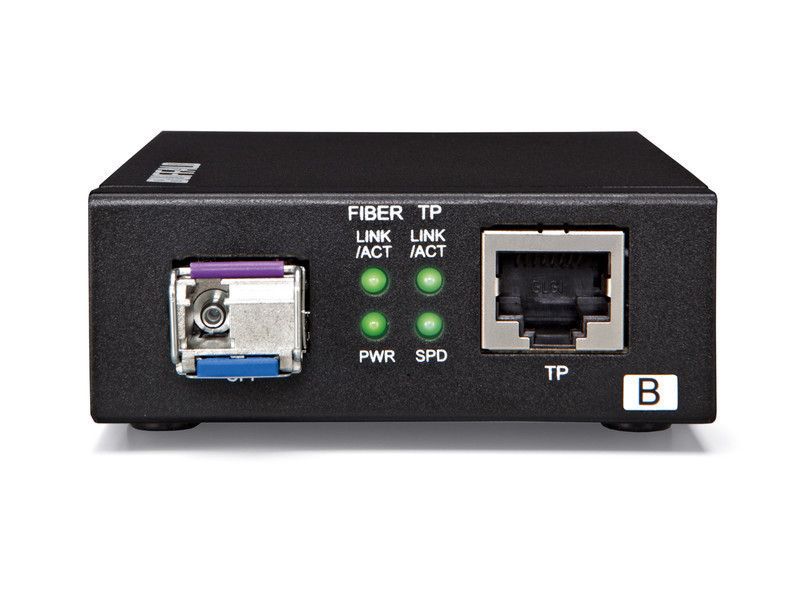

BMC-GT-S10K/WB2
| 価格 | |
|---|---|
| JANコード | 4981254061077 |
| 備考 | シングルモード, 1芯（Bタイプ） |
