仕様書
仕様
対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
---|---|---|
対応機種 | IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器 | |
対応PoE受電機器 | 動作確認済受電機器はこちらをご確認ください。 | |
19インチラックマウント | 対応(取付金具添付) | |
対応オプション(別売) | ギガビットSFP光トランシーバ 「BS-SFP-GSR、BS-SFP-GLR」 | |
準拠規格 | IEEE802.3 10Base-T/IEEE802.3u 100Base-TX/IEEE802.3ab 1000Base-T IEEE802.3x Flow Control IEEE802.1D Spanning Tree Protocol IEEE802.1w Rapid Spanning Tree Protocol IEEE802.1s Multiple Spanning Tree Protocol IEEE802.1p Class of Service、Priority Protocol IEEE802.1Q VLAN tagging IEEE802.3ad Link Aggregation IEEE802.1X Port Based Access Control |
|
規格 | VCCI Class A | |
伝送速度(規格値) | 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T) | |
データ転送方式 | ストア&フォワード | |
管理機能 | SNMP v1/v2c/v3サポート MIBⅡ、Bridge MIB、Etherlike MIB、P-bridge MIB、Q-bridge MIB、Interface MIB、RMON MIB、RADIUS MIB RMON(Group1,2,3,9)サポート(including Statistics,History,Alarm and Event) LLDP 日本語Web設定インターフェース(IPv4/IPv6) http(Webブラウザ)による設定、ファームウェアアップグレード、設定の保存・復元 Syslog/Syslog転送サポート ネットワーク管理ソフトウェア(WLS-ADT)対応 |
|
セキュリティー機能 | ユーザー名、パスワード ポートベース・MACアドレスベースのIEEE802.1X認証対応(EAP-MD5/TLS/MS-PEAP) MACアドレスフィルター マネージメントVLAN MACアドレス認証 DOS攻撃防止 DHCPスヌーピング、DHCPオプション82、DHCPテーブル、DHCPレート制限 |
|
サポート機能 | レイヤー3機能 (L3ルーティング、静的ルーティング、ARPテーブル、DHCPリレー) JumboFrame9,216Byte(ヘッダー14Byte+FCS4Byte含む)サポート スパニングツリー(IEEE802.1D/1w/1s)サポート ポートベースVLAN/マルチプルVLAN/タグVLAN(IEEE802.1Q)/ ダイナミックVLAN/ゲストVLAN ブロードキャスト/マルチキャストストームコントロール/入出力帯域 制限 QoS(ポートベース/IEEE802.1p/DSCP/IP Precedence 8レベル/Diffserve(IPv4/IPv6)) ACL(IPv4/IPv6) トランキング(固定及びLACP、1~8ポート単位、最大8グループまで) ポートミラーリング HOLブロッキング防止機能 ループ防止機能 IGMP Snooping v1/v2/v3, IGMPクエリア、MLD v1/v2 Snooping、MLDクエリア マルチキャストフィルタリング(IPv4/IPv6) IEEE802.1X認証におけるSecondaryRADIUSサーバサポート SSL証明書自己生成機能 BPDU/EAPOLの透過/破棄選択機能 DHCPクライアント SNTPクライアント 不良パケットフィルタリング機能 全ポートノンブロッキング転送 フローコントロール、バックプレッシャー |
|
バッファー容量 | BS-GS2024P/HP:1.5Mbytes BS-GS2016P/HP:1.5Mbytes |
|
アクセス方式 | CSMA/CD | |
アドレステーブル | BS-GS2024P/HP:16,384件 BS-GS2016P/HP:16,384件 |
|

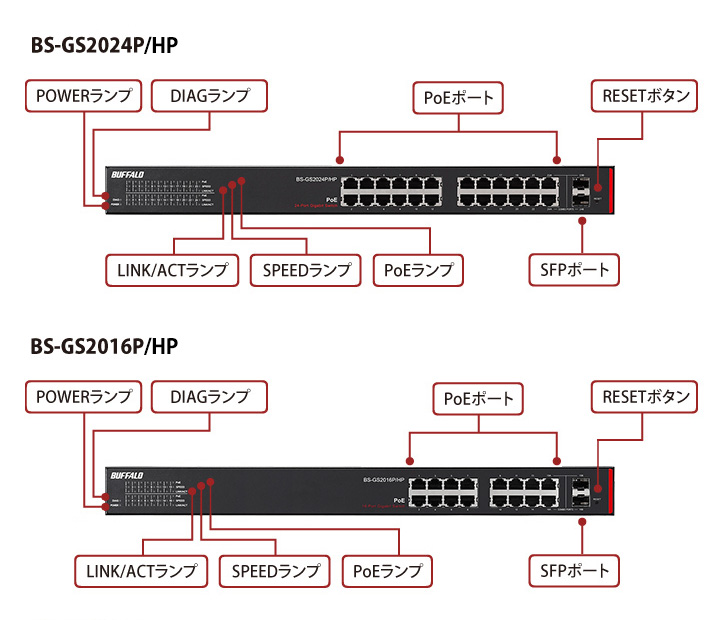

ポート数 | BS-GS2024P/HP:10/100/1000M 24ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート(コンボポート) BS-GS2016P/HP:10/100/1000M 16ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート(コンボポート) |
|
適合ケーブル | 10BASE-T:UTP/STPカテゴリー3以上 100BASE-TX:UTP/STPカテゴリー5以上 1000BASE-T:UTP/STPカテゴリー5e以上 |
|
伝送距離 | 最大100m | |
端子形状 | RJ-45型8極端子 | |
メインメモリー | BS-GS2024P/HP:128Mbytes BS-GS2016P/HP:128Mbytes |
|
SNMP | 対応 | |
VLAN機能 | VLAN対応 (VLANグループ数:256、VLAN ID:1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応 | |
データ転送速度 (スループット) | 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s(1000BASE-T) | |
PoE規格 | IEEE802.3af(PoE)、IEEE802.3at(PoE+) | |
PoE給電機能 | 各ポート:最大30W 最大供給電力 BS-GS2024P/HP:384W BS-GS2016P/HP:384W |
|
PoE給電方式 | Alternative A | |
電源電圧 | 100V 50/60Hz | |
消費電力 | BS-GS2024P/HP:最大485W BS-GS2016P/HP:最大480W |
|
消費電流 | BS-GS2024P/HP:最大5A BS-GS2016P/HP:最大4.9A |
|
発熱量 | BS-GS2024P/HP:最大1746kj/h BS-GS2016P/HP:最大1728kj/h |
|
省エネ法に基づく表記事項 | エネルギー消費効率(W/Gbit/s) | BS-GS2024P/HP:A区分 1.4 BS-GS2016P/HP:A区分 1.9 ※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。 |
最大実効伝送速度(Gbit/s) | BS-GS2024P/HP:24.0 BS-GS2016P/HP:16.0 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。 |
|
測定時のポート速度とポート数 | BS-GS2024P/HP:100Mbit/s:0、1Gbit/s:24 BS-GS2016P/HP:100Mbit/s:0、1Gbit/s:16 |
|
PoE最大供給電力(W) | 384.0W | |

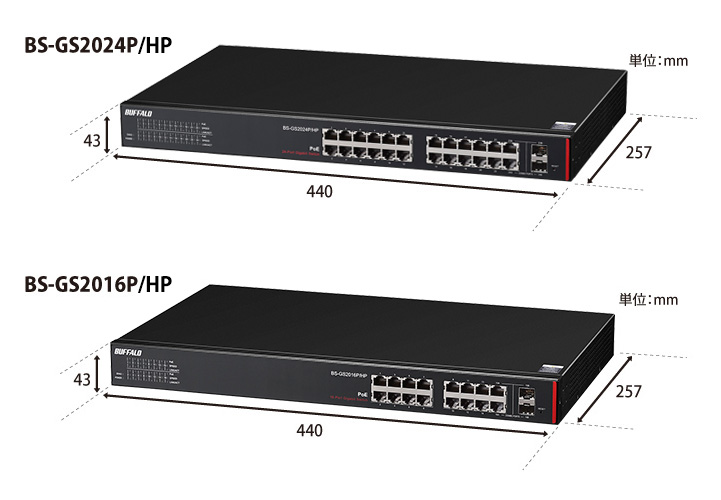

外形寸法(幅×高さ×奥行) | BS-GS2024P/HP:440×43×257mm BS-GS2016P/HP:440×43×257mm |
|
質量 | BS-GS2024P/HP:約4.3kg BS-GS2016P/HP:約4.1kg ※本体のみ |
|
動作保証環境 | 温度0~50℃ 湿度 10~85% |
|
保証期間 | 5年間(標準保証3年間、Web上の5年保証登録により2年延長) | |
保守パック | 対応(グループA) 最長保証年数:7年間 対応商品:BS-GS2024P/HP用、BS-GS2016P/HP用 |
|
主な付属品 | 電源ケーブル(AC100V用)、3ピン-2ピン変換コネクター(アース線付)、19インチラック取り付け金具2個 取り付け金具固定用ネジ8本、ラック固定用ネジ4本、電源ケーブル抜け防止バンド、ゴム足4個、 シリアルNoシール、取扱説明書 |
ラインナップ
スペック | 型番 | 価格 | JANコード | |
---|---|---|---|---|
BS-GS2024P/HP | 4981254045176 | |||
BS-GS2016P/HP | 4981254045183 |
