発売時期:

BS-GS20Pシリーズ

BS-GS2024P

IPルーティング
SNMP対応
スパニングツリー対応
Web設定
VLAN
QoS対応
ループ検知・防止
動作保証温度50℃
19インチラック対応※
収納ボックス対応
(24ポート・16ポート)

JANコード: 4981254022559

カラー : ブラック

BS-GS2008Pは別途19インチラックマウントキット「BIJ-RMK-1U」が必要。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器
対応PoE受電機器 動作確認済受電機器はこちらをご確認ください。
19インチラックマウント 対応(取付金具添付)
※BS-GS2008Pは別売のBIJ-RMK-1Uが必要
対応オプション(別売) マグネットキット 「BS-MGK-A」 ※1
マグネット取付金具 「LSW-KG5P」 ※1
ギガビットSFP光トランシーバ 「BS-SFP-GSRBS-SFP-GLR」 ※2
※1:BS-GS2008P、BS-GS2016Pに対応。BS-GS2024Pは非対応
※2:BS-GS2016P、BS-GS2024Pに対応。BS-GS2008Pは非対応
準拠規格 IEEE802.3 10Base-T/IEEE802.3u 100Base-TX/IEEE802.3ab 1000Base-T
IEEE802.3x Flow Control
IEEE802.1D Spanning Tree Protocol
IEEE802.1w Rapid Spanning Tree Protocol
IEEE802.1s Multiple Spanning Tree Protocol
IEEE802.1p Class of Service、Priority Protocol
IEEE802.1Q VLAN tagging
IEEE802.3ad Link Aggregation
IEEE802.1X Port Based Access Control
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式 ストア&フォワード
管理機能 SNMP v1/v2c/v3サポート
MIBⅡ、Bridge MIB、Etherlike MIB、P-bridge MIB、Q-bridge MIB、Interface MIB、RMON MIB、RADIUS MIB
RMON(Group1,2,3,9)サポート(including Statistics,History,Alarm and Event)
LLDP
日本語Web設定インターフェース(IPv4/IPv6)
http/https(Webブラウザ)による設定、ファームウェアアップグレード、設定の保存・復元
Syslog/Syslog転送サポート
ネットワーク管理ソフトウェア(WLS-ADT、BN-ADT)対応
セキュリティー機能 ユーザー名、パスワード
ポートベース・MACアドレスベースのIEEE802.1X認証対応(EAP-MD5/TLS/MS-PEAP)
MACアドレスフィルター
マネージメントVLAN
MACアドレス認証
DOS攻撃防止
DHCPスヌーピング、DHCPオプション82、DHCPテーブル、DHCPレート制限
サポート機能 レイヤー3機能 (L3ルーティング、静的ルーティング、ARPテーブル、DHCPリレー)
JumboFrame9,216Byte(ヘッダー14Byte+FCS4Byte含む)サポート
スパニングツリー(IEEE802.1D/1w/1s)サポート
ポートベースVLAN/マルチプルVLAN/タグVLAN(IEEE802.1Q)/ ダイナミックVLAN/ゲストVLAN
ブロードキャスト/マルチキャストストームコントロール/入出力帯域 制限
QoS(ポートベース/IEEE802.1p/DSCP/IP Precedence 8レベル/Diffserve(IPv4/IPv6))
ACL(IPv4/IPv6)
トランキング(固定及びLACP、1~8ポート単位、最大8グループまで)
ポートミラーリング
HOLブロッキング防止機能
ループ防止機能
IGMP Snooping v1/v2/v3, IGMPクエリア、MLD v1/v2 Snooping、MLDクエリア
マルチキャストフィルタリング(IPv4/IPv6)
IEEE802.1X認証におけるSecondaryRADIUSサーバサポート
SSL証明書自己生成機能
BPDU/EAPOLの透過/破棄選択機能
DHCPクライアント
SNTPクライアント
不良パケットフィルタリング機能
全ポートノンブロッキング転送
フローコントロール、バックプレッシャー
バッファー容量 BS-GS2024P:1.5Mbytes
BS-GS2016P:1.5Mbytes
BS-GS2008P:1.5Mbytes
アクセス方式 CSMA/CD
アドレステーブル BS-GS2024P:16,384件
BS-GS2016P:16,384件
BS-GS2008P:16,384件
ポート数 BS-GS2024P:10/100/1000M 24ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート(コンボポート)
BS-GS2016P:10/100/1000M 16ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート(コンボポート)
BS-GS2008P:10/100/1000M 8ポート(全ポートAuto-MDIX機能搭載)
適合ケーブル 10BASE-T:UTP/STPカテゴリー3以上
100BASE-TX:UTP/STPカテゴリー5以上
1000BASE-T:UTP/STPカテゴリー5e以上
伝送距離 最大100m
端子形状 RJ-45型8極端子
メインメモリー BS-GS2024P:128Mbytes
BS-GS2016P:128Mbytes
BS-GS2008P:128Mbytes
SNMP 対応
VLAN機能 VLAN対応 (VLANグループ数:256、VLAN ID:1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応
データ転送速度 (スループット) 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s(1000BASE-T)
PoE規格 IEEE802.3af(PoE)、IEEE802.3at(PoE+)
PoE給電機能 各ポート:最大30W
最大供給電力:180W(BS-GS2024P、BS-GS2016P)、90W(BS-GS2008P)
PoE給電方式 Alternative A
電源電圧 100V 50/60Hz
消費電力 BS-GS2024P:最大248.9W
BS-GS2016P:最大243.9W
BS-GS2008P:最大117.9W
消費電流 BS-GS2024P:最大2.52A
BS-GS2016P:最大2.49A
BS-GS2008P:最大1.19A
発熱量 BS-GS2024P:最大896.2kJ/h
BS-GS2016P:最大878.1kJ/h
BS-GS2008P:最大424.6kJ/h
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) BS-GS2024P:A区分 1.5
BS-GS2016P:A区分 1.9
BS-GS2008P:A区分 1.7
※1:エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) BS-GS2024P:24
BS-GS2016P:16
BS-GS2008P:8
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-GS2024P:100Mbit/s:0、1Gbit/s:24
BS-GS2016P:100Mbit/s:0、1Gbit/s:16
BS-GS2008P:100Mbit/s:0、1Gbit/s:8
PoE最大供給電力(W) BS-GS2024P:180W
BS-GS2016P:180W
BS-GS2008P:90W

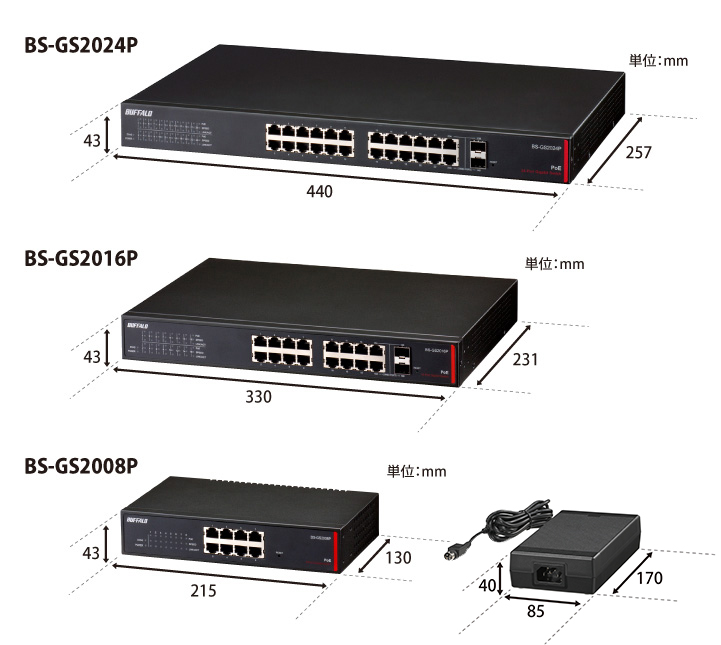

外形寸法(幅×高さ×奥行) BS-GS2024P:440×43×257mm
BS-GS2016P:330×43×231mm
BS-GS2008P:215×43×130mm
質量 BS-GS2024P:約3.7kg
BS-GS2016P:約2.8kg
BS-GS2008P:約0.8kg
※本体のみ
動作保証環境 温度0~50℃
湿度 10~85%
保証期間 5年間(標準保証3年間、Web上の5年保証登録により2年延長)
保守パック 対応(グループA)
最長保証年数:7年間
対応商品:BS-GS2024P用BS-GS2016P用BS-GS2008P用
規格 VCCI Class A、UL、FCC Class A、Canada IC Class A
主な付属品 電源ケーブル(AC100V用)、ACアダプター※1、3ピン-2ピン変換コネクター(アース線付)、19インチラック取り付け金具2個※2 取り付け金具固定用ネジ8本※2、ラック固定用ネジ4本※2、BIJ-RMK-1U用ネジ4本※1、電源ケーブル抜け防止バンド、ゴム足4個、 シリアルNoシール、取扱説明書
※1:BS-GS2008Pのみ対応
※2:BS-GS2008Pは非対応

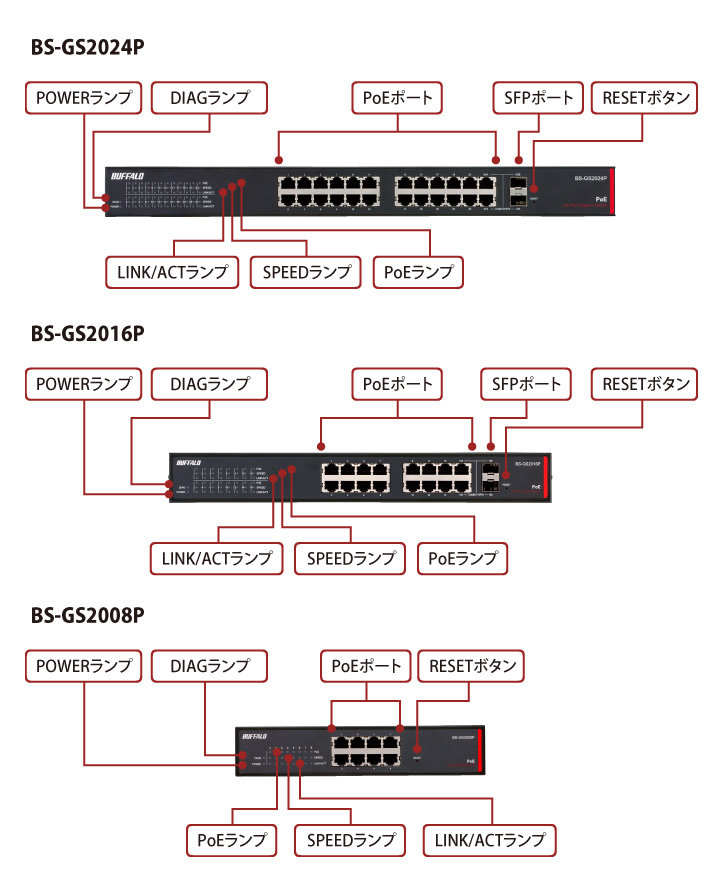

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 24ポート

BS-GS2024P
4981254022559

ブラック 16ポート

BS-GS2016P
4981254022542

ブラック 8ポート

BS-GS2008P
4981254022535
