仕様書
)
※ 本商品は、初版のファームウェアではすべての機能に対応していないため、ご注意ください。機能の対応状況の詳細は、こちら をご覧ください。
仕様
| 対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
|---|---|---|
| 対応機種 | IEEE802.3u、IEEE802.3ab、IEEE802.3bz、IEEE802.3an、IEEE802.3z※1、IEEE802.3ae※2、IEEE802.3x対応機器 ※1 対応オプション：ギガビットSFP光トランシーバー ｢BS-SFP-GSR｣、｢BS-SFP-GLR｣利用時 ※2 対応オプション：10ギガビットSFP+光トランシーバー ｢BS-SFPP-XS、BS-SFPP-XL｣利用時 |
|
| 対応PoE受電機器 | 動作確認済受電機器はこちらをご確認ください。 | |
| 19インチラックマウント | 対応（取付金具添付） ※ TIA/EIA-310-D準拠の19インチラックマウントが対象 |
|
| 対応オプション（別売） | ギガビットSFP光トランシーバー ｢BS-SFP-GSR、BS-SFP-GLR｣ 10ギガビットSFP+光トランシーバー ｢BS-SFPP-XS、BS-SFPP-XL｣ 10ギガビットSFP+カッパートランシーバー ｢BS-SFPP-XT｣ マグネットキットBS-MGK-A マグネット取付金具 LSW-KG5P |
|
| 準拠規格 | IEEE802.3u 100BASE-TX IEEE802.3ab 1000BASE-T IEEE802.3bz 2.5GBASE-T,5GBASE-T IEEE802.3an 10GBASE-T IEEE802.3z 1000BASE-SX,1000BASE-LX ※1 IEEE802.3ae 10GBASE-SR,10GBASE-LR ※2 IEEE802.3x Flow Control IEEE802.1D Spanning Tree Protocol（ファームウェア Ver.1.2.1.10以降で対応） IEEE802.1w Rapid Spanning Tree Protocol（ファームウェア Ver.1.2.1.10以降で対応） IEEE802.1p Class of Service、Priority Protocol IEEE802.1Q VLAN tagging IEEE802.3ad Link Aggregation（ファームウェア Ver.1.2.1.10以降で対応） IEEE802.1X Port Based Access Control（ファームウェア Ver.1.2.1.10以降で対応） ※1 対応オプション：ギガビットSFP光トランシーバー ｢BS-SFP-GSR｣、｢BS-SFP-GLR｣利用時 ※2 対応オプション：10ギガビットSFP+光トランシーバー ｢BS-SFPP-XS、BS-SFPP-XL｣利用時 ※本商品は、初版のファームウェアではすべての機能に対応していないためご注意ください。機能の対応状況の詳細は、こちらをご確認ください。 |
|
| 規格 | VCCI Class A | |
| 伝送速度（規格値） | 100Mbps(100BASE-TX) 1000Mbps(1000BASE-T) 2.5Gbps(2.5GBASE-T) 5Gbps(5GBASE-T) 10Gbps(10GBASE-T) 1000Mbps(1000BASE-SX,1000BASE-LX)※1 10Gbps(10GBASE-SR,10GBASE-LR)※2 ※1 対応オプション：ギガビットSFP光トランシーバー ｢BS-SFP-GSR｣、｢BS-SFP-GLR｣利用時 ※2 対応オプション：10ギガビットSFP+光トランシーバー ｢BS-SFPP-XS、BS-SFPP-XL｣利用時 |
|
| データ転送方式 | ストア&フォワード | |
| 管理機能 | SNMP v1/v2c/v3サポート MIBⅡ、Bridge MIB、Etherlike MIB、P-bridge MIB、Q-bridge MIB、Interface MIB、RMON MIB、RADIUS MIB RMON(Group1,2,3,9)サポート（including Statistics,History,Alarm and Event） LLDP（ファームウェア Ver.1.2.1.10以降で対応） 日本語Web設定インターフェース(IPv4/IPv6)（ファームウェア Ver.1.2.1.10以降で対応） Webブラウザーによる設定、ファームウェアアップグレード、設定の保存・復元 Syslog/Syslog転送サポート ネットワーク管理ソフトウェア(WLS-ADT、BN-ADT)対応 ※本商品は、初版のファームウェアではすべての機能に対応していないためご注意ください。機能の対応状況の詳細は、こちらをご確認ください。 |
|
| セキュリティー機能 | ユーザー名、パスワード ポートベース・MACアドレスベースのIEEE802.1X認証対応（EAP-MD5/TLS/MS-PEAP）（ファームウェア Ver.1.2.1.10以降で対応） MACアドレスフィルター（ファームウェア Ver.1.2.1.10以降で対応） マネージメントVLAN MACアドレス認証（ファームウェア Ver.1.2.1.10以降で対応） DOS攻撃防止（ファームウェア Ver.1.2.1.10以降で対応） DHCPスヌーピング、DHCPオプション82、DHCPテーブル、DHCPレート制限（ファームウェア Ver.1.2.1.10以降で対応） ※本商品は、初版のファームウェアではすべての機能に対応していないためご注意ください。機能の対応状況の詳細は、こちらをご確認ください。 |
|
| サポート機能 | レイヤー3機能 (L3ルーティング、静的ルーティング、ARPテーブル、DHCPリレー)（ファームウェア Ver.1.2.1.10以降で対応） JumboFrame12,288Byte（ヘッダー14Byte+FCS4Byte含む）サポート、100Mbpsリンク時は10,240Byte スパニングツリー（IEEE802.1D/1w/1s）サポート（ファームウェア Ver.1.2.1.10以降で対応） ポートベースVLAN/マルチプルVLAN/タグVLAN（IEEE802.1Q） ダイナミックVLAN/ゲストVLAN（ファームウェア Ver.1.2.1.10以降で対応） トラフィック制御（ブロードキャスト/マルチキャストストームコントロール） トラフィック制御（入出力帯域 制限）（ファームウェア Ver.1.2.1.10以降で対応） QoS（ポートベース/IEEE802.1p/DSCP/IP Precedence 8レベル） QoS（Diffserve(IPv4/IPv6)）（ファームウェア Ver.1.2.1.10以降で対応） ACL(IPv4) ACL(IPv6)（ファームウェア Ver.1.2.1.10以降で対応） トランキング（固定およびLACP、1～8ポート単位、最大8グループまで）（ファームウェア Ver.1.2.1.10以降で対応） ポートミラーリング HOLブロッキング防止機能 ループ防止機能（受信レート）（ファームウェア Ver.1.2.1.10以降で対応） IGMP Snooping v1/v2/v3, IGMPクエリア、MLD v1/v2 Snooping、MLDクエリア マルチキャストフィルタリング(IPv4/IPv6) IEEE802.1X認証におけるSecondaryRADIUSサーバーサポート（ファームウェア Ver.1.2.1.10以降で対応） SSL証明書自己生成機能（ファームウェア Ver.1.2.1.10以降で対応） BPDU/EAPOLの透過/破棄選択機能（ファームウェア Ver.1.2.1.10以降で対応） DHCPクライアント SNTPクライアント 不良パケットフィルタリング機能 全ポートノンブロッキング転送 フローコントロール、バックプレッシャー ※本商品は、初版のファームウェアではすべての機能に対応していないためご注意ください。機能の対応状況の詳細は、こちらをご確認ください。 |
|
| バッファー容量 | BS-MS2016P：1.5Mbytes BS-MS2008P：1.5Mbytes |
|
| アクセス方式 | CSMA/CD | |
| アドレステーブル | BS-MS2016P：約16,000件 BS-MS2008P：約16,000件 |
|
| ポート数 | BS-MS2016P：100/1000M/2.5G 16ポート(全ポートAuto-MDIX機能搭載)+100/1000M/2.5G/5G/10G 2ポート+［SFP+］2ポート BS-MS2008P：100/1000M/2.5G 8ポート(全ポートAuto-MDIX機能搭載)+100/1000M/2.5G/5G/10G 1ポート+［SFP+］1ポート |
|
| 適合ケーブル | 100BASE-TX：UTP/STPカテゴリー5以上 1000BASE-T：UTP/STPカテゴリー5e以上 2.5GBASE-T：UTP/STPカテゴリー5e以上 5GBASE-T：UTP/STPカテゴリー6以上 10GBASE-T：UTP/STPカテゴリー6A以上 1000BASE-SX：50/125μmGI型マルチモード光ファイバーケーブル(LCコネクター)※1 1000BASE-LX：9.5または10/125μmシングルモード光ファイバーケーブル(LCコネクター)※1 10GBASE-SR：50/125μmGI型マルチモード光ファイバーケーブル(LCコネクター)※2 10GBASE-LR：9.5または10/125μmシングルモード光ファイバーケーブル(LCコネクター)※2 ※1 対応オプション：ギガビットSFP光トランシーバー ｢BS-SFP-GSR｣、｢BS-SFP-GLR｣利用時 ※2 対応オプション：10ギガビットSFP+光トランシーバー ｢BS-SFPP-XS、BS-SFPP-XL｣利用時 |
|
| 伝送距離 | 最大100m（100BASE-TX、1000BASE-T、2.5GBASE-T、5GBASE-T、10GBASE-T） 最大550m（1000BASE-SX）※1 最大10km（1000BASE-LX）※2 最大300m（10GBASE-SR）※3 最大10km（10GBASE-LR）※4 最大30m（10GBASE-T）※5 ※1 対応オプション：ギガビットSFP光トランシーバー ｢BS-SFP-GSR｣利用時 ※2 対応オプション：ギガビットSFP光トランシーバー ｢BS-SFP-GLR｣利用時 ※3 対応オプション：10ギガビットSFP+光トランシーバー ｢BS-SFPP-XS｣利用時 ※4 対応オプション：10ギガビットSFP+光トランシーバー ｢BS-SFPP-XL｣利用時 ※5 対応オプション：10ギガビットSFP+カッパートランシーバー ｢BS-SFPP-XT｣利用時 |
|
| スイッチング・ファブリック | BS-MS2016P：160Gbps BS-MS2008P：80Gbps |
|
| 端子形状 | RJ-45型8極端子、SFP+端子 | |
| メインメモリー | BS-MS2016P：512Mbytes BS-MS2008P：512Mbytes |
|
| SNMP | 対応 | |
| VLAN機能 | VLAN対応 (VLANグループ数：256、VLAN ID：1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応 | |
| データ転送速度 （スループット） | 148,810パケット/s（100BASE-TX） 1,488,095パケット /s（1000BASE-T） 3,720,238パケット /s（2.5GBASE-T） 7,440,476パケット /s（5GBASE-T） 14,880,952パケット /s（10GBASE-T） ※パケットサイズが64bytesの場合 |
|
| PoE規格 | IEEE802.3af（PoE）、IEEE802.3at（PoE+） | |
| PoE給電機能 | 各ポート：最大30W 最大供給電力：240W（BS-MS2016P）、120W（BS-MS2008P） |
|
| PoE給電方式 | Alternative A | |
| 電源電圧 | 100V 50/60Hz | |
| 消費電力 | BS-MS2016P：最大340W BS-MS2008P：最大175W |
|
| 消費電流 | BS-MS2016P：最大3.5A BS-MS2008P：最大1.7A |
|
| 発熱量 | BS-MS2016P：最大1230kJ/h BS-MS2008P：最大630kJ/h |
|
| 省エネ法に基づく表記事項 | エネルギー消費効率（W/Gbit/s） | BS-MS2016P：区分なし 0.5 BS-MS2008P：区分なし 0.6 ※:エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。 |
| 最大実効伝送速度（Gbit/s） | BS-MS2016P：80.0 BS-MS2008P：40.0 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。 |
|
| 測定時のポート速度とポート数 | BS-MS2016P：2.5Gbit/s：16、10Gbit/s：4 BS-MS2008P：2.5Gbit/s：8、10Gbit/s：2 |
|
| PoE最大供給電力（W） | BS-MS2016P：240.0W BS-MS2008P：120.0W |
|

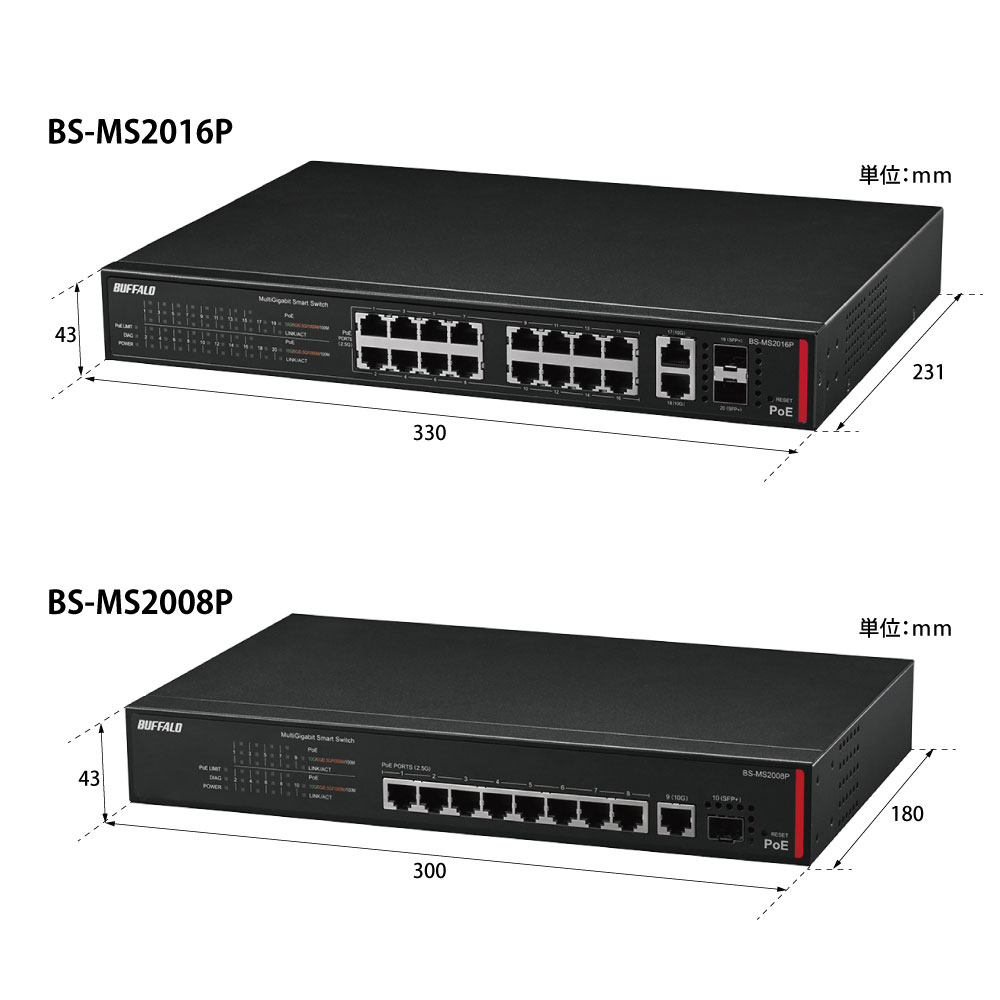

| 外形寸法（幅×高さ×奥行） | BS-MS2016P：330×43×231mm BS-MS2008P：300×43×180mm |
|
| 質量 | BS-MS2016P：約2.9kg BS-MS2008P：約1.74kg ※本体のみ |
|
| 動作保証環境 | 温度0～50℃ 湿度 10～85％ |
|
| 保証期間 | 5年間（標準保証3年間、Web上の5年保証登録により2年延長） | |
| 保守パック | 対応(グループA) 最長保証年数：7年間 対応商品：BS-MS2016P用、BS-MS2008P用 |
|
| 主な付属品 | 電源ケーブル（AC100V用）、3ピン-2ピン変換コネクター（アース線付）、19インチラック取り付け金具2個、取り付け金具固定用ネジ8本、ラック固定用ネジ4本、ゴム足4個、 電源ケーブル抜け防止バンド、シリアルNoシール、取扱説明書 | |
)
)
ラインナップ
| スペック | 型番 | 価格 | JANコード | |
|---|---|---|---|---|
| BS-MS2016P | 4981254061091 | |||
| BS-MS2008P | 4981254061084 | |||
