仕様書
)
※1 愛知発明表彰 愛知発明賞受賞、対象機種:受賞発明搭載商品、時期:2019/6/19、一般社団法人 愛知県発明協会
※2 中部地方発明表彰 発明奨励賞受賞、対象機種:受賞発明搭載商品、時期:2019/11/8、公益社団法人発明協会
ご注意ください
カテゴリー6A工具不要コネクターをご利用の場合はケースが閉まらない可能性があります。
ご利用のコネクターサイズをご確認いただき、必要であれば下記商品をお買い求めください。
仕様
| 対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
|---|---|---|
| 動作環境 | 温度：-10～50℃（壁掛け時/天井設置時） 湿度：10～90％ ※結露なきこと ※本製品は屋内使用に限ります |
|
| 保管環境 | 温度：-25～70℃ 湿度：0～95％ ※結露なきこと |
|
| 対応PoE給電機器 | PoE:IEEE 802.3at 対応する給電機器は、こちらをご確認ください ※IEEE 802.3afにのみ対応しているPoE給電機器で給電を行うと、本製品は正常に動作せず、DIAGランプが4回赤点滅して、無線が無効になります。 |
|
| 対応オプション（別売） | ネットワーク管理ソフトウェア | WLS-ADT WLS-ADT/LW ※WLS-ADT、WLS-ADT/LW いずれもVer.4.4.6以降 |
| ACアダプター | WLE-OP-AC12C2 WLE-OP-AC12C |
|
| コンソールケーブル | BS-CON | |
| マグネットキット | BS-MGK-A | |
| 縦置きスタンド | WLE-OP-STN | |
| マグネット取付金具 | LSW-KG5P | |
| 無線LANインターフェース | 伝送方式 | 直接拡散型スペクトラム拡散(DS-SS方式)、直交波周波数分割多重変調(OFDM方式)、単信(半二重) |
| 周波数範囲（チャンネル） | IEEE802.11a：5.18GHz～5.7GHｚ（ 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 100 / 104 / 108 / 112 / 116 / 120 / 124 / 128 / 132 / 136 / 140ch ） IEEE802.11g / IEEE802.11b：2.4GHz (1～13ch) |
|
| セキュリティー | WPA3 Personal、WPA2/WPA3 Personal、WPA3 Enterprise、WPA2/WPA3 Enterprise、WPA3 Enterprise 192-bit Security、WPA2 Personal(WPA2-PSK AES)、WPA/WPA2 Personal(WPA/WPA2 mixed mode-PSK AES/TKIP)、WPA2 Enterprise(WPA2-EAP AES)、WPA/WPA2 Enterprise(WPA/WPA2 mixed mode-EAP AES/TKIP)、Enhanced Open、Any接続拒否、プライバシーセパレーター、MACアドレスフィルター | |
| アンテナ | 内蔵2.4GHz×2、5GHz×4、レーダー波監視用アンテナ×1 | |
| Wi-Fiストリーム数 | 5GHz：4×4 2.4GHz：2×2 |
|
| 無線端末最大接続台数 | 256台（5GHz：128 / 2.4GHz：128） | |
| 準拠規格 | IEEE802.11ac /IEEE802.11n / IEEE802.11a / IEEE802.11g / IEEE802.11b | |
| データ転送速度（理論値） | 最大1733Mbps（IEEE802.11ac）、最大400Mbps（IEEE802.11n）、最大54Mbps（IEEE802.11a、IEEE802.11g)、最大11Mbps（IEEE802.11b） | |
| アクセス方式 | インフラストラクチャモード、WDSモード | |
| インターフェース | 2.4GHz及び5GHz同時通信 | |
| リピーター機能（WDS） | 対応（最大6台) ※WDS認証方式は新定義方式です。異なるWDS認証方式とは接続できません。詳しくは こちら でご確認ください。 |
|

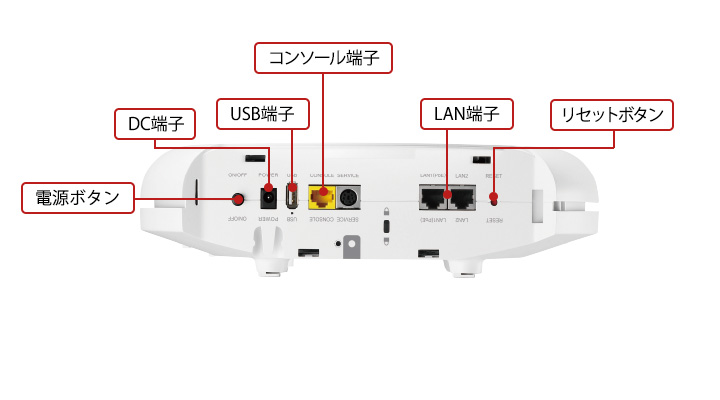

| 有線LANインターフェース | アクセス方式 | CSMA/CD |
| 端子数 | 2（AUTOMDIX対応） ※PoE受電対応はLAN 1端子 |
|
| 準拠規格 | IEEE802.3ab（1000BASE-T）、IEEE802.3u（100BASE-TX）、IEEE802.3（10BASE-T）、IEEE802.3x Flow Control、IEEE802.1Q VLAN tagging | |
| スイッチングデータ転送方式 | ストア＆フォワード | |
| アドレステーブル | MACアドレス 4096アドレス（自動学習方式） | |
| 端子形状 | RJ-45型8極コネクター | |
| データ転送速度（規格値） | 10M/100M/1000Mbps(オートセンス) | |
| 転送距離 | 100m | |
| 伝送方式 | 1000BASE-T（8B1Q4/4D-PAM5）、100BASE-TX（4B5B/MLT-3）、10BASE-T（マンチェスターコーディング） | |
| USB端子 | 1ポート（USB2.0 TypeA） ※USB Flash専用 |
|
| 管理機能 | 管理プロトコル | SNMP(v1/v2c/v3/Trap) |
| その他機能 | Web（ブラウザIE8以降）、CLI(TELNET、SSH、コンソール、TFTPクライアント)対応、WLS-ADT（別売）対応
HTTPによるF/Wアップグレード機能、設定の保存/復元（Web） RSTP（IEEE802.1w）対応、Syslog機能、Syslog転送サポート、MIB Ⅱ、IEEE802.11MIB、BridgeMIB、InterfaceMIB、IEEE802.1、LLDP-MIB、IP取得方法：手動/DHCP |
|
| セキュリティー機能 | マルチSSID | 最大32個（2.4GHz帯 16個、5GHz帯 16個） |
| タグVLAN（802.1Q） | 最大32個、VID＝1～4096 | |
| その他機能 | 認証方式：オープン、共有キー、IEEE802.1X（TLS/TTLS/PEAP） 暗号化方式：WEP（64bit/128bit）、WPA2（AES）、WPA3（AES）、プライバシーセパレータ（STA/SSID）、ポートベースVLAN、Any接続拒否（SSID隠蔽）、MACアドレスフィルター、管理ユーザID/パスワード、電波出力制限機能 |
|
| サポート機能 | DFS障害回避機能、公平通信制御機能、干渉波自動回避機能、電波出力調整、電波混雑防止機能、APSD、DTIM、Beacon Period、QoS、ロードバランス（接続台数制限）、MAC-RADIUS認証、内蔵RADIUSサーバー機能、Proxy ARP(プロキシ・アープ)機能 | |
| 給電方法 | AC電源 | ○ ※別売りのACアダプター WLE-OP-AC12C が必要です。 |
| PoE | ○ (IEEE 802.3at) | |
| 最大消費電力 | 19.4W | |

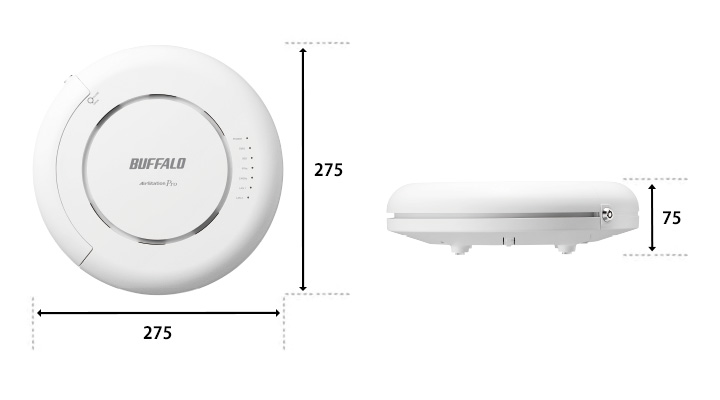

| 外形寸法（幅×高さ×奥行） | W275×H275×D75mm ※本体のみ（アンテナ・突起部除く） |
|
| 質量 | 1304g | |
| 保証期間 | 5年間（標準保証3年間、Web上の5年保証登録により2年延長） | |
| 保守パック | 対応(グループA) 最長保証年数：7年間 対応商品はこちら |
|
| RoHS基準値 | 準拠 ※RoHS基準値についてはこちらをご覧ください。 |
|
| 規格 | VCCI Class B | |
| 主な付属品 | 壁掛け金具、壁取付用ねじ、アンカー、スペーサー、取扱説明書、セキュリティキー（ACEキー） | |
)
)
ラインナップ
| スペック | 型番 | 価格 | JANコード | |
|---|---|---|---|---|
| WAPM-2133R | 4981254055830 | |||
