BS-GS2016/A : スイッチングハブ : Business Switch

厳格な部品選定、オーディオ用説明書付き

ネットワークオーディオ向けスイッチングハブ

本商品はオーディオ機器との接続を前提に設定されたスイッチングハブとDELAC1AE（２ｍ）がセットになった商品です。専用の説明書が付属しており、これからネットワークオーディオを始める方にも、御自宅のネットワークオーディオ環境を見直したい方にもおすすめです。

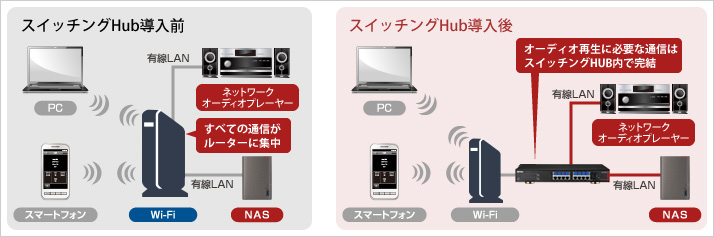

オーディオにより適した環境を実現

スイッチングハブを導入することで、オーディオ用の通信と無線LANなどのその他の通信を切り分けることができるので、通信の集中を解消し大容量の高音質データもストレスなく楽しめます。

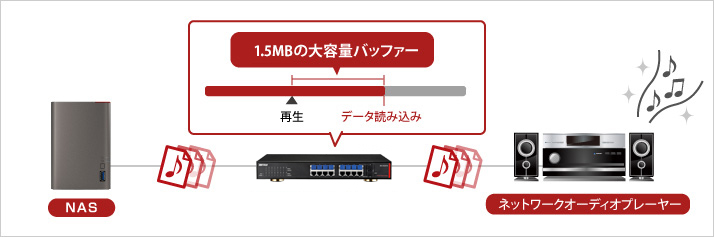

1.5MB大容量バッファーを搭載

1.5ＭＢの大容量パケットバッファーにより、オーディオ機器へ転送されるデータをスイッチングＨｕｂに一時的に保持。オーディオ機器の再生速度に合わせてデータを読み出すことができます。

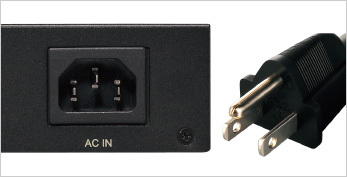

電源プラグに3Pインレッド

トラッキング現象による障害を防ぐ、トラッキング防止加工済3P電源コードを採用。

高信頼&3年保証

当社独自の企業向け品質基準をクリアした部品を採用し、長寿命設計に取り組んでいます。高い信頼性への取り組みの成果として3年保証を実現しております。

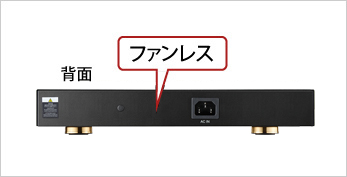

高い静音性を実現するファンレス筺体

ファンレス設計のため耳障りな排気ノイズが発生しません。音の発生に対して繊細なオーディオラックに置いても最適です。また、可動部分をなくすことで信頼性も向上しています。

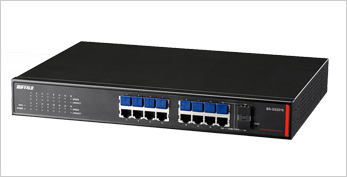

高級感のある金属筺体

放熱性に優れ、高級感のある金属筺体を採用。金属筺体を採用することの多い、オーディオ機器ともマッチします。

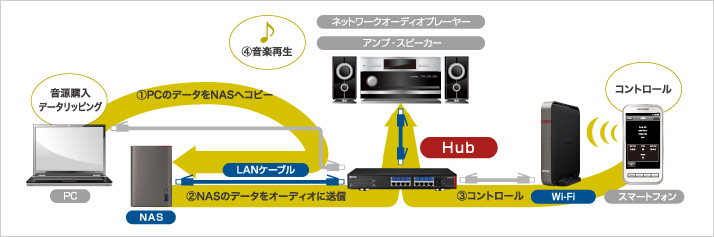

ネットワークオーディオ特集ページのご案内

高音質、かんたん便利。音楽の新しい楽しみ方であるネットワークオーディオについて

ネットワークオーディオにするメリット

必要な機器と接続方法

DSDをはじめとするデジタルオーディオ用語解説

ネットワークオーディオプレーヤーとの動作確認情報

ネットワークオーディオ専用パンフレットダウンロード
など、ネットワークオーディオをこれから始める方や、今お使いの環境をもっと良くしたい方に役立つ情報をまとめました。
是非ご覧ください。

ネットワークオーディオの楽しみ方（こちらから）

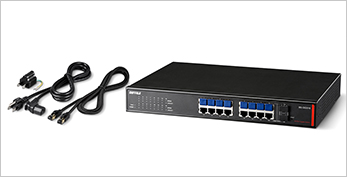

スムーズな導入を手助け

オーディオ向けに特化した付属品

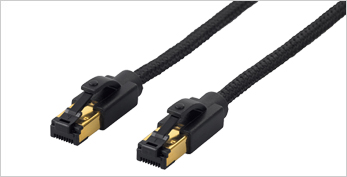

High Res. Audio Ethernet Cable DELA C1AE付属

単線導体を使用し、エイリアンクロストーク(ANEXT)を防ぐ二重シールド構造を採用したプレミアムイーサネットケーブルＣ１ＡＥを付属しています。

エイリアン･クロストーク(ANEXT)
複数のケーブルを束ねた際に発生する、隣り合ったケーブル間のノイズ干渉。

オーディオ向け専用取扱説明書

はじめての方にもわかりやすいネットワークオーディオとの接続マニュアルを同梱いたします。

不使用ポートには防塵カバーを装着

初期設定で通信を遮断している上段8ポートのLAN端子には、ホコリ・ゴミの混入を防ぎつつ取り外しやすいスイングタブつきのダストカバーを装着しています。

その他商品の特長

その他の特長

妨害波を防止

電波漏洩防止に関する規格「VCCI ClassA」「FCC ClassA」の認証を取得。周囲の電化商品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

コンセント周りがすっきり

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報	対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種	IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器
準拠規格	IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab (1000BASE-T)、IEEE 802.1Q VLANs、IEEE 802.3ad Link Aggregation Control Protocol (LACP)、IEEE802.3x (Flow Control)、IEEE802.1X (RADIUS)、IEEE 802.3z(1000BASE-SX/LX)、IEEE 802.1D Spanning tree
伝送速度（規格値）	10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps（1000BASE-T）
データ転送方式	ストア＆フォワード
サポート機能	IEEE802.3 10Base-T/IEEE802.3u 100Base-TX/IEEE802.3ab 1000Base-T IEEE802.3x Flow Control IEEE802.1D Spanning Tree Protocol IEEE802.1w Rapid Spanning Tree Protocol IEEE802.1p Class of Service、Priority Protocol IEEE802.1Q VLAN tagging IEEE802.3ad Link Aggregation IEEE802.1X Port Based Access Control
バッファー容量	1.5Mbytes
伝送路符号化方式	8B1Q4/4D-PAM5(1000BASE-T)、4B5B/MLT-3 (100BASE-TX)、Manchester-coding (10BASE-T)
アクセス方式	CSMA/CD
アドレステーブル	16,384件
ポート数	10/100/1000M 16ポート※(全ポートAuto-MDIX機能搭載) +SFP2ポート（コンボポート）出荷時は下段8ポートのみ有効（設定変更可能）
適合ケーブル	10BASE-T：カテゴリー3以上 100BASE-TX：カテゴリー5以上 1000BASE-T：カテゴリー5e以上
伝送距離	最大100m
端子形状	RJ-45型 8極
メインメモリー	128Mbytes
データ転送速度（スループット）	14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット/s(1000BASE-TX)
電源電圧	100V 50/60Hz
消費電力	最大14.6W
消費電流	最大0.30A
省エネ法に基づく表記事項	エネルギー消費効率（W/Gbit/s）	A区分：0.8 ※省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。 ※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
	最大実効伝送速度（Gbit/s）	16 ※省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
	測定時のポート速度とポート数	100Mbit/s：0 1Gbit/s：16 ※省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。
外形寸法（幅×高さ×奥行）	330x43x231mm
質量	約2.2kg
動作保証環境結露なきこと	温度0〜50℃ 湿度10〜85％
保証期間	3年間
規格	VCCI Class A
主な付属品	取扱説明書、電源ケーブル（AC100V用）、3ピン-2ピン変換コネクター（アース線付）、LAN端子用防塵キャップ（8個）、SFPポート用防塵キャップ（2個）、Audio Ethernet Cable 2m（1本）、インシュレーター（4個）、インシュレーター固定用ネジ（4本）
