発売時期:

LSW7-GT-8ESシリーズ

LSW7-GT-8ES/BK

ACアダプター
ループ検知
おまかせ節電
おまかせ節電NEXT
背面マグネット
壁掛け
収納ボックス対応

JANコード: 4981254070260

カラー : ブラック

特長

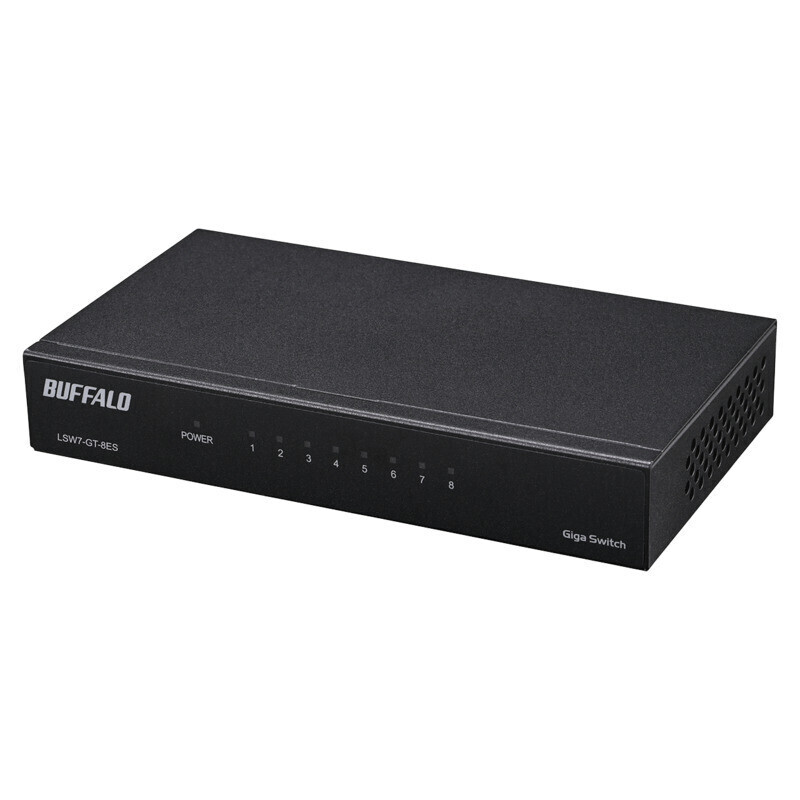

スリム&コンパクトボディのGiga対応スイッチングハブ

どこでも設置しやすいスタイリッシュなデザイン

本商品は、パソコン周辺環境のほか、リビングや寝室などにも設置しやすい、スタイリッシュなデザインのGiga対応スイッチングハブです。スイッチングハブとは、通信を行う機器同士の情報を判別し自動的に適切な通信を行う機器で、ネットワーク対応のプリンター、パソコン、ゲーム機やテレビなどを接続しネットワークに参加させることができます。

本商品は「ルーター機能」は、備えておりません。インターネット回線を複数の機器でお使いになりたい場合は、ルーター(有線ルーター、Wi-Fiルーターいずれでも使用可能)が必要です。

手の平サイズのコンパクトボディ

本商品は手の平サイズのコンパクトボディ(幅154×高さ26×奥行85mm)を実現しています。パソコン周りやテレビ周りにもスッキリ設置できます。ACアダプターもスリムサイズの筐体を採用しており、コンセントに挿した場合に隣のポートと干渉しません。

電源端子・LANポートを背面集約、ケーブルをまとめやすい

電源端子もLANポートも背面に集約しました。平置き時も壁掛け時も、ケーブルを1方向にまとめることができ、スッキリ設置できます。

金属筐体で安定通信、高耐久を実現

放熱性に優れ信頼性の高い金属筐体

ハブはパソコンと同様に動作時にチップなどから発熱し、筐体内部の温度が上昇します。金属筐体のハブならその熱を効率良く逃がすことができるため、筐体内の温度上昇を抑えることができます。温度が上がりやすい環境下でのご利用に最適です。

ファンレス筐体で高い静音性を実現

ファンレス設計で高い静音性を実現しました。オフィスなどでの使用においても音を気にすることなくご使用いただけます。また、可動部分をなくすことで信頼性も向上しています。

おまかせ節電+おまかせ節電NEXT機能

2つの自動節電機能で賢く省エネ

使用中のポートのみに電力供給する「おまかせ節電機能」

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断し、電源がOFFになっているPCが接続されているポートや未使用のポートの機能を制限することで、消費電力を下げます。夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。また、接続されているLANケーブルの長さも自動で判別し、ケーブル長に応じて信号レベルを自動で調整し、それに応じて消費電力を増減します。

1. 本商品の、全ポート通信時と全ポート未使用時の消費電力を比較(同等商品LSW6-GT-8ESL/NBKで2021年9月測定)。

データ転送していないポートには電力供給を制限する「おまかせ節電NEXT機能」

データの流れていないときの消費電力をカットする「おまかせ節電NEXT機能」を搭載。本商品に接続されたパソコンなどの電源がON状態でも、通信を行わない期間はアイドリング信号を止めることで大幅に消費電力を抑えます。通常使用時においても大幅な節電を実現します。

2. 本商品の、全ポート通信時と全ポートアイドリング時の消費電力を比較(同等商品LSW6-GT-8ESL/NBKで2021年9月測定)。接続された機器同士がIEEE802.3az EEEに対応していることが必要。

ポートすべてがGIGA対応、家庭・小規模オフィス用Hubに最適

高速ネットワーク環境を実現

搭載している8ポート全てがGigabitイーサネット(1000BASE-T)に対応。GigaLAN端子搭載パソコンやネットワーク対応HDD(NAS)〈テラステーション/リンクステーション〉とのGiga接続が可能、高速ネットワーク環境をスマートに実現します。さらに、イーサネットの送信単位を大きくして、ネットワーク上の転送効率を向上させる“Jumbo Frame”に対応。Gigaの高速性能を引き出します。接続された機器で快適にインターネットを楽しめます。

マンションなどの『収納ボックス』に対応

壁面設置が可能、収納ボックスへスッキリ設置

本商品は、壁面設置用ネジ穴付きスイッチングハブです。 機器用の収納ボックスへ固定設置ができ、ルーターや電源タップとまとめてスッキリ収納できます。配線が複雑になりがちな、収納ボックス内への設置に最適です。

設置には別途本商品に応じたネジをご用意ください。

本商品周辺温度が製品仕様温度内で収まる様に設置をしてください。

マグネットで金属壁へ取り付け可能

標準添付のマグネットで金属壁面への取り付けが簡単に行えます。スチールのデスクやラックへの取り付けにも好適です。

壁掛け用ネジ(2本)は別途ご購入ください。

その他の特長

スイッチの各種基本機能に対応

IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

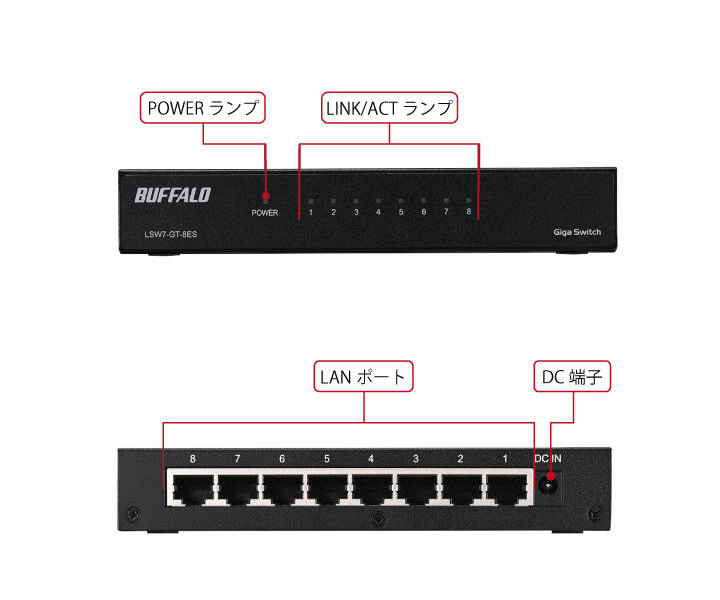

Link/Active、Powerを視覚的に認識できるランプ搭載

ACアダプターに高信頼のコンデンサー採用

付属のACアダプターには、当社基準を満たしたメーカーの高信頼電解コンデンサーを採用。ロングライフを実現します。

製品本体には電解コンデンサーは不使用。

妨害波を防止

妨害波防止に関する規格「VCCI ClassB」に適合。周囲の電化商品に悪影響を与えにくい低雑音放射性を実現。さらに外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAuto MDI/MDI-Xに対応。使用ケーブル間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3ab (1000BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)対応機器
準拠規格 IEEE802.3ab (1000BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)、IEEE802.3az (EEE)、IEEE802.3x (Flow Control)
伝送速度(規格値) 1000Mbps (1000BASE-T)、100Mbps (100BASE-TX)、10Mbps (10BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDI/MDIX機能、
IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、
おまかせ節電NEXT[通信の有無]、おまかせ節電[リンク]、LANケーブル長に応じた自動節電、
EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
バッファー容量 192KB
伝送路符号化方式 8B1Q4/4D-PAM5(1000BASE-T)、4B5B/MLT-3 (100BASE-TX)、Manchester-coding (10BASE-T)
アクセス方式 CSMA/CD
アドレステーブル MACアドレスエントリー数 約4,000(セルフラーニング)
ポート数 8ポート
適合ケーブル カテゴリー3以上 2対または4対UTPケーブル(10BASE-T)
カテゴリー5以上 2対または4対UTPケーブル(100BASE-TX)
カテゴリー5e以上 4対UTPケーブル(1000BASE-T)
伝送距離 最大100m
スイッチング・ファブリック 16Gbps
端子形状 RJ-45型 8極(シールドタイプ)
データ転送速度 (スループット) 1,488,095pps(1000BASE-T)、148,810pps(100BASE-TX)、14,881pps(10BASE-T)
電源電圧 100V 50/60Hz
消費電力 最大5.3W
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) D区分:0.6
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) 8.0
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
測定時のポート速度とポート数 100Mbit/s:0
1000Mbit/s:8
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。

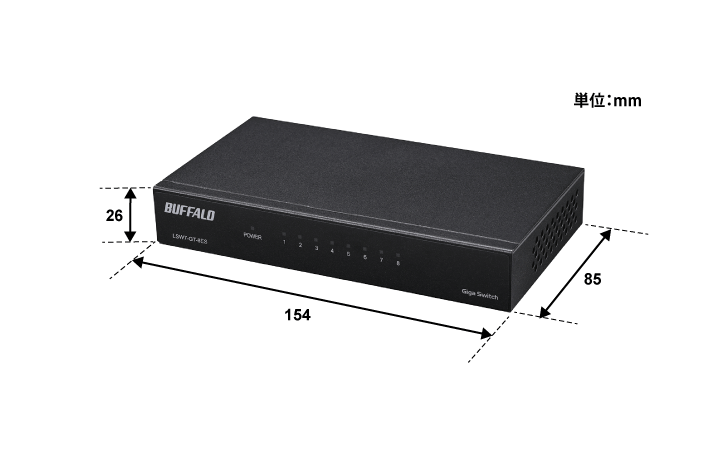

外形寸法(幅×高さ×奥行) 154×26×85mm
※本体のみ(突起部除く)
質量 約320g
動作保証環境 温度0~40℃
湿度10~85%(結露なきこと)
保証期間 1年間
RoHS基準値 準拠
※RoHS基準値についてはこちらをご覧ください。
規格 VCCI Class B
主な付属品 取扱説明書、保証書、ACアダプター、マグネット、マグネット用ネジ、ゴム足

外観・寸法・各部名称・写真ダウンロード
