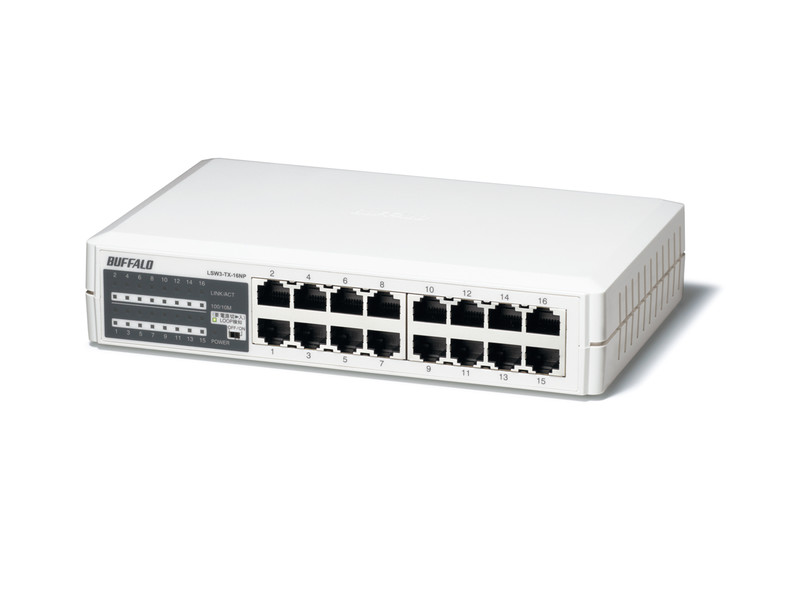

LSW3-TX-NPシリーズ

LSW3-TX-8NP/WH

電源内蔵
ループ検知
おまかせ節電
おまかせ節電NEXT
背面マグネット
壁掛け

JANコード: 4981254648773

カラー : ホワイト

特長

プラスチック筐体・電源内蔵の10/100M対応スイッチングハブ

安定動作で設置しやすく家庭・小規模オフィス用Hubに最適

10/100M対応のスイッチングハブ

本商品は、10/100M対応のスイッチングハブです。スイッチングハブとは、通信を行う機器同士の情報を判別し自動的に適切な通信を行う機器で、Hubの主流になっています。

本商品をインターネット回線を分配する目的として検討されているお客様へ
ルーター機能搭載モデムか別途ルーターが必要です

本商品は「ルーター機能」を備えておりません。1回線のインターネット回線を複数の機器でご利用になられたい場合は、ご契約回線業者の指定モデムに「ルーター機能」が搭載されている必要があります。事前に、ホームページやマニュアル等でご確認下さい。

モデムに「ルーター機能」がある場合→本商品でご利用いただけます

モデムに「ルーター機能」がない場合→下記のリンクよりルーターをご利用下さい

未使用ポートへの電力供給をカットしてコスト削減。省エネ基準法もクリア

自動で判断して電力を調整する「おまかせ節電」機能

パソコンの電源のON/OFFを判断し、電力供給を制限。LANケーブルの長さを自動判断し電力調整

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断しPCの電源がOFFになっているポートや未使用のポートへの供給電力を制限することで、夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。また、接続されているLANケーブルの長さも自動で判別し、ケーブル長に応じた供給電力を自動で調整します。

全ポート接続時と全ポート未使用時の電力比較(実測値)

電力比較グラフ(16ポート)

16ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約44%※1の節電を実現。

本商品「LSW3-TX-16NP」の、全ポート(16ポート)動作時と全ポート未使用時の消費電力を比較。

測定環境

電力計

YOKOGAWA 製WT210

負荷機

アンリツ製MD1230B Data Quality Analyzer

測定方法

負荷機からスイッチングハブへデータを転送し、転送し始めてから1分経過後の電力を計測。(2010年12月 当社調べ)

WakeOnLAN(WOL)機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

電力比較グラフ(8ポート)

8ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約71%※1の節電を実現。

本商品「LSW3-TX-8NP」の、全ポート(8ポート)動作時と全ポート未使用時の消費電力を比較。

測定環境

電力計

YOKOGAWA製WT210

負荷機

アンリツ製MD1230B Data Quality Analyzer

測定方法

負荷機からスイッチングハブへデータを転送し、転送し始めてから1分経過後の電力を計測。(2010年11月 当社調べ)

WakeOnLAN(WOL)機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

電力比較グラフ(5ポート)

5ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約64%※1の節電を実現。

本商品「LSW3-TX-5NP」の、全ポート(5ポート)動作時と全ポート未使用時の消費電力を比較。

測定環境

電力計

YOKOGAWA 製WT210

負荷機

アンリツ製MD1230B Data Quality Analyzer

測定方法

負荷機からスイッチングハブへデータを転送し、転送し始めてから1分経過後の電力を計測。(2010年11月 当社調べ)

WakeOnLAN(WOL)機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

省エネ法基準をクリア

本商品は、2009年7月よりスイッチも追加された「エネルギー仕様の合理化に関する法律」(省エネ法)の基準をクリアしています。

安定したネットワークの構築を実現

ループ検知機能でネットワーク障害を軽減する

障害の影響も大きかったネットワークループを迅速に発見し、ブザーとLEDでお知らせします

ネットワーク運用に大きな障害を及ぼす、ネットワークのループ構成を検知し、お知らせするループ検知機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ネットワーク障害の軽減を促します。

※LSW3-TX-16NPのみ対応

ループ発生をLEDの点滅とブザーでお知らせ

ループ発生時には、ループ発生したことをお知らせするために、ループ検知のLEDが「赤色」に点滅します。また、どのポートでループが発生したかが分かるよう、発生したポートのLEDも点滅。迅速なループ排除が可能です。

ループ検知機能をスイッチで切り替え

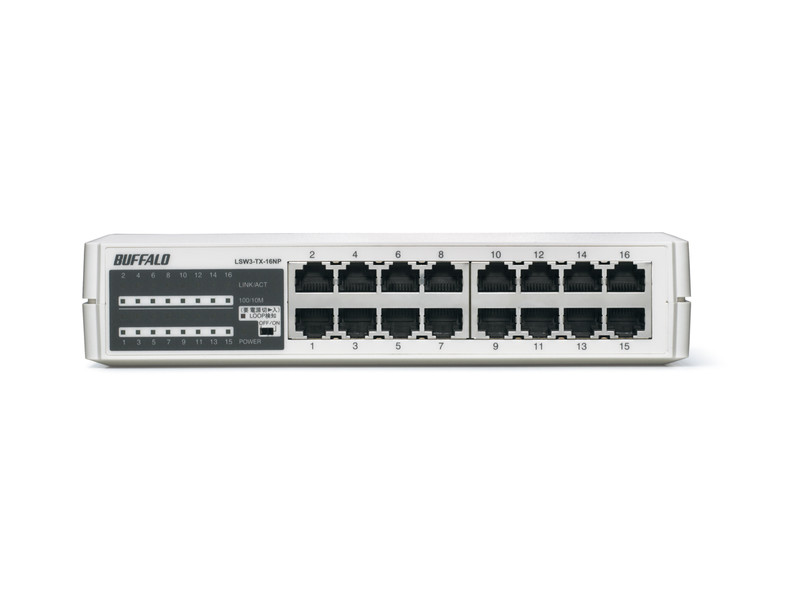

ループ検知機能のON/OFFは、前面パネルのLOOP検知スイッチで簡単に切り替えいただけます。

切り替えは、本体の電源をOFFにしてから行って下さい。設定は、本体の起動後に有効になります。

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

より静かに、より小さく

ファンレス・コンパクト筐体で幅広い設置環境に対応

高い静音性と様々な設置環境対応を考慮した筐体設計

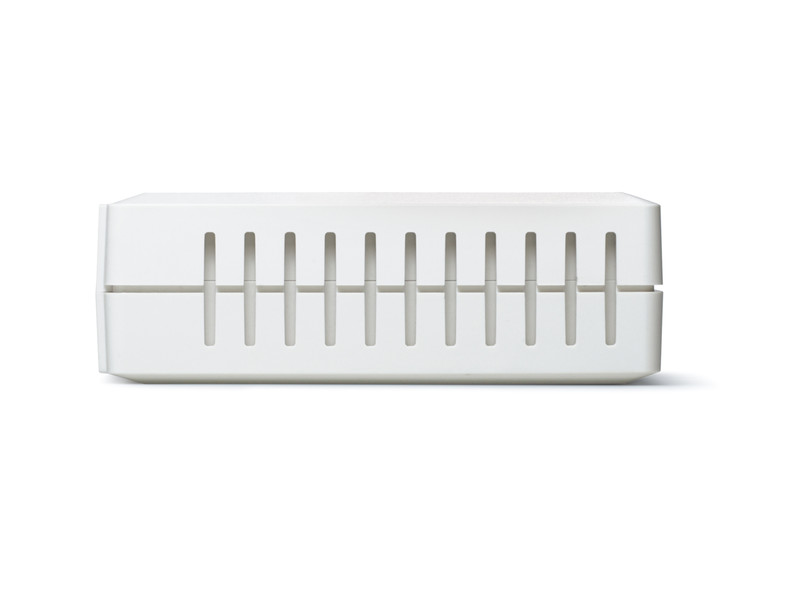

ファンレス筐体

ファンレス設計で高い静音性を実現しました。オフィスなどでの使用においても音を気にすることなくご使用いただけます。また、可動部分をなくすことで信頼性も向上しています。

設置場所のスペースをとらないコンパクト筐体

コンパクト筐体

設置する場所を考慮したコンパクトサイズ。卓上やデスクサイドなど様々な設置環境に対応できます。

より小さく軽いプラスチック筐体

プラスチック筐体 LSW3-TX-8NP:250g 金属筐体 LSW3-TX-8NS:510g

コンパクトサイズと軽量化を実現したプラスチック製のボディー。優れたデザイン性でさまざまな雰囲気の部屋にフィットします。

さまざまな設置ニーズに対応

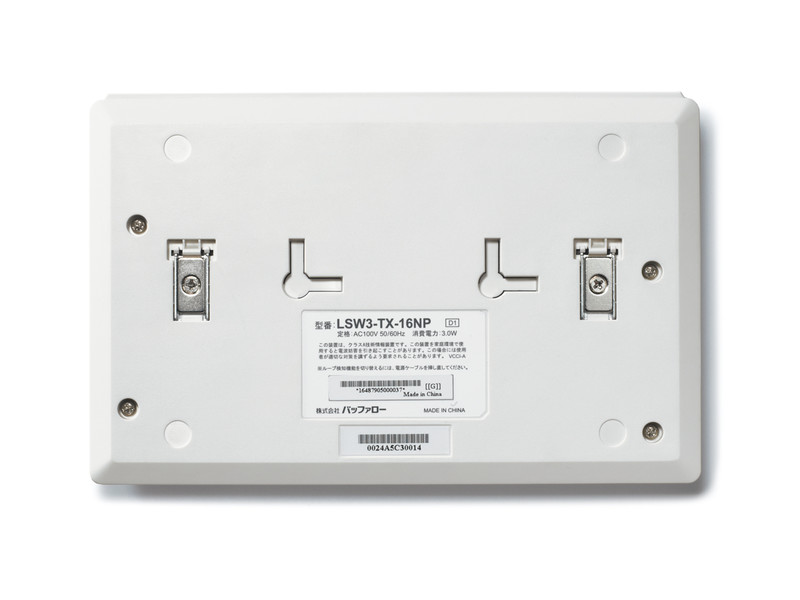

マグネットで金属壁へ取り付け可能
マグネットで金属壁へ取り付け可能

標準添付のマグネットで金属壁面への取り付けが簡単に行えます。スチールのデスクやラックへの取り付けにも最適です。

別途ネジ用意で非金属壁面へ取り付け可能
推奨ネジ寸法図

マグネットが使えない非金属壁面へは、壁面取り付け穴での取り付けが可能です。

ネジは添付しておりません。上記推奨ネジ寸法を参考の上、別途ご用意下さい。

オプション(別売)でマグネット取り付け可能

マグネット取付金具で非金属壁面へマグネット取り付けが可能です。

その他の特長

高信頼のコンデンサー採用

長期使用で信頼性が求められるコンデンサーに高信頼の日本メーカー製電解コンデンサーを採用。ロングライフを実現します。

トラッキング現象を防止

近年多発するトラッキング現象による障害を防ぐ、トラッキング防止加工済電源コードを採用し、安全性向上に貢献します。

スイッチの各種基本性能に対応

IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

全ポート10M/100M Full-Duplex/Half-Duplex機能搭載

全ポート10M/100M Auto-Negotiation機能搭載

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/Active、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

コンセント周りがすっきり

複数台接続してもコンセト周りはスッキリ

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

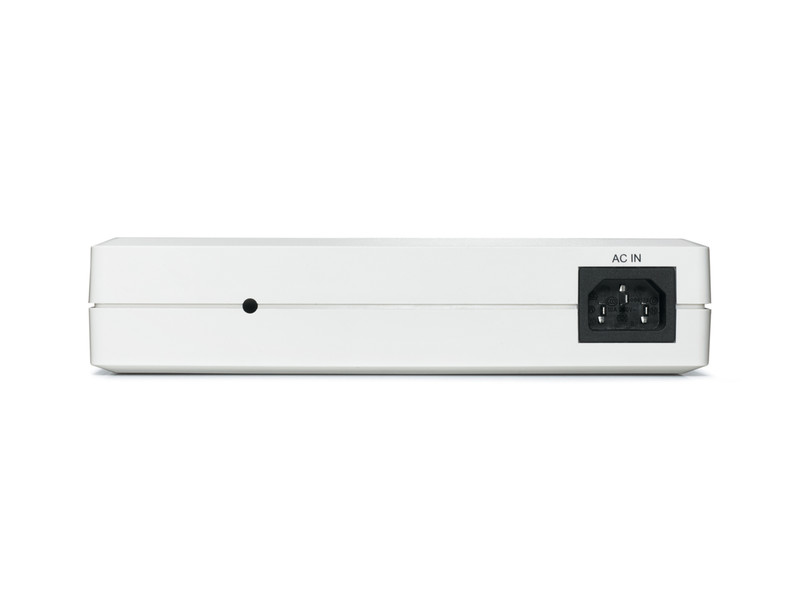

ACケーブルの抜けによるトラブルを防ぐ

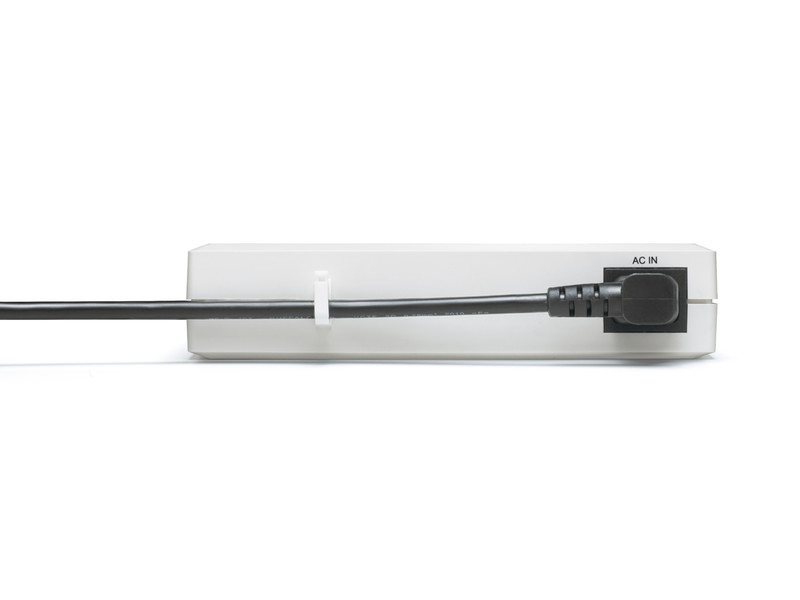

ACケーブル

筐体に付属のフックがケーブル抜けを防止します。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

妨害波を防止

電波漏洩防止に関する規格「VCCI ClassA」「FCC ClassA」に適合。周囲の電化商品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

RoHS指令準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3x対応機器
準拠規格 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3x (Flow Control)
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100,Full/Half-Duplex)機能、Auto-MDIX機能、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、ループ検出機能※、おまかせ節電機能[リンク・ケーブル長]、EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
※LSW3-TX-16NPのみ
バッファー容量 LSW3-TX-16NP:256KB
LSW3-TX-5NP:48KB
LSW3-TX-8NP:96KB
伝送路符号化方式 マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)
アクセス方式 CSMA/CD
アドレステーブル LSW3-TX-16NP:8,000件
LSW3-TX-5NP:2,000件
LSW3-TX-8NP:1,000件
※セルフラーニング方式
ポート数 LSW3-TX-16NP:10/100M 16ポート(全ポートAuto-MDIX機能搭載)
LSW3-TX-5NP:10/100M 5ポート(全ポートAuto-MDIX機能搭載)
LSW3-TX-8NP:10/100M 8ポート(全ポートAuto-MDIX機能搭載)
適合ケーブル 10BASE-T:UTPカテゴリー3以上、100BASE-TX:UTPカテゴリー5以上
伝送距離 最大100m
スイッチング・ファブリック LSW3-TX-16NP:3.2Gbps
LSW3-TX-5NP:1.0Gbps
LSW3-TX-8NP:1.6Gbps
端子形状 RJ-45型 8極
データ転送速度 (スループット) 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)
電源電圧 100V 50/60Hz
消費電力 LSW3-TX-16NP:最大3.0W
LSW3-TX-5NP:最大1.6W
LSW3-TX-8NP:最大2.1W
消費電流 LSW3-TX-16NP:最大0.045A
LSW3-TX-5NP:最大0.04A
LSW3-TX-8NP:最大0.1A
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) LSW3-TX-16NP:D区分 1.7
LSW3-TX-8NP:D区分 2.6
LSW3-TX-5NP:D区分 2.8
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) LSW3-TX-16NP:1.6
LSW3-TX-8NP:0.8
LSW3-TX-5NP:0.5
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
測定時のポート速度とポート数 LSW3-TX-16NP:100Mbit/s:16、1Gbit/s:0
LSW3-TX-8NP:100Mbit/s:8、1Gbit/s:0
LSW3-TX-5NP:100Mbit/s:5、1Gbit/s:0
外形寸法(幅×高さ×奥行) LSW3-TX-16NP:200×44×129mm
LSW3-TX-5NP:135×33×85mm
LSW3-TX-8NP:168×33×88mm
※本体のみ(突起部除く)
質量 LSW3-TX-16NP:550g
LSW3-TX-5NP:200g
LSW3-TX-8NP:250g
動作保証環境 温度0〜40℃
湿度10〜85%
保証期間 1年間
規格 LSW3-TX-16NP:VCCI Class A
LSW3-TX-5NP:VCCI Class B
LSW3-TX-8NP:VCCI Class B
主な付属品 取扱説明書、電源ケーブル、マグネット、ゴム足、電源ケーブル抜け防止バンド※1
※保証書は取扱説明書に記載
※1 16ポートモデルのみ

外観・寸法・各部名称・写真ダウンロード
