ランプ状態について（LS-CL、LS-CHL、LS-XHLシリーズ）

公開日:

更新日:

ID: 124142098

Q

ランプ状態について（LS-CL、LS-CHL、LS-XHLシリーズ）

A

ステータスランプが示す状態については下記をご確認ください。

青色点灯の場合
ランプ表示 状態
点灯（青色） 電源ON時
消灯 電源OFF時、スリープ状態
赤色点滅の場合

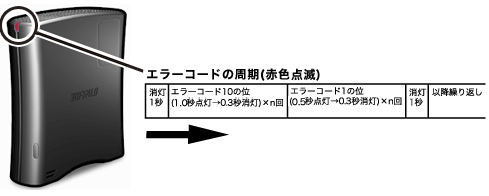

前面のステータスランプが赤色に点滅しているときは、エラーが発生している状態です。点滅のしかたでエラーの内容を知ることができます。

Errorランプ

長い点滅（1.0秒間の点灯）の回数は、コードの10の位の数字を、短い点滅（0.5秒間の点灯）の回数は、コードの 1の位の数字を表現します

エラーコードの位 点灯状態
エラーコード10の位 0.3秒おきに1.0秒間点灯します。
この回数がエラーコードの10の位です。
エラーコード1の位 0.3秒おきに0.5秒間点灯します。
この回数がエラーコードの1の位です。
E22

E22の表示例

エラーコード エラー内容 対処
E00 MPU異常 ハードディスクに異常が発生しました。
修理センターに修理をご依頼ください。
E01 DRAM DATA LINE異常
E02 DRAM ADDRESS LINEが異常
E03 RTC CHIPが異常
E04 カーネルの展開に失敗
E06 ファームウェアの破損
E07 ハードディスクが見つからない ハードディスクが接続されているのにもかかわらずE07になったときは、修理センターに修理をご依頼ください。
E10 UPSエラー UPSに電源が供給されていません。
(停電またはUPSのACケーブルが抜けている)
UPSに電源を供給してください。
E11 ファンエラー
（ファンの回転が低い or ファンの回転が停止している）		 風通しの良い涼しい場所や、ファンを塞ぐような物がない場所に設置場所を変えてください。

それでも点灯するときは修理センターに修理をご依頼ください。
E15 ハードディスクのIOエラー ハードディスクに異常が発生しました。
修理センターに修理をご依頼ください。
E16 内蔵ハードディスクが未接続・故障
E17 内部コントローラ異常
E20 基盤故障
E21 内部コントローラ異常
E22 マウントエラー
E23 ハードディスク故障
橙色点滅の場合

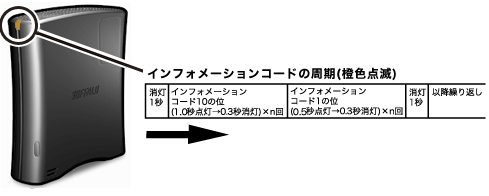

前面のステータスランプが橙色に点滅しているときは、インフォメーションメッセージがあります。点滅のしかたでメッセージの内容を知ることができます。

INFOランプ

長い点滅（1.0秒間の点灯）の回数は、コードの10の位の数字を、短い点滅（0.5秒間の点灯）の回数は、コードの 1の位の数字を表現します

インフォメーションコードの位 点灯状態
インフォメーションコード10の位 0.3秒おきに1.0秒間点灯します。
この回数がインフォメーションの10の位です。
インフォメーションコード1の位 0.3秒おきに0.5秒間点灯します。
この回数がインフォメーションの1の位です。
I23

I23の表示例

インフォメーションコード 内容
I19 ディスク消去（ゼロ埋め）中
I23 システムを初期化中
I25 ファームウェアアップデート中
I26 Web設定初期化中
I27 USBハードディスクをチェック中
I28 USBハードディスクをフォーマット中
