QoS機能のIP precedenceの優先度とポート優先度の反映について

公開日:

更新日:

ID: 124158617

Q

詳細

QoS機能のポート優先度とIP precedenceの設定のどちらが反映されますか

対象商品

BS-GS20シリーズ

BS-GS20Pシリーズ

BS-MS20Pシリーズ

A

IP precedence等の値を持っているパケットの場合、ポート優先度は反映されず、IP precedence等による優先度が反映されます。

例

IP precedenceの例で設定しています。CoS等の設定でも同様の動作となります。

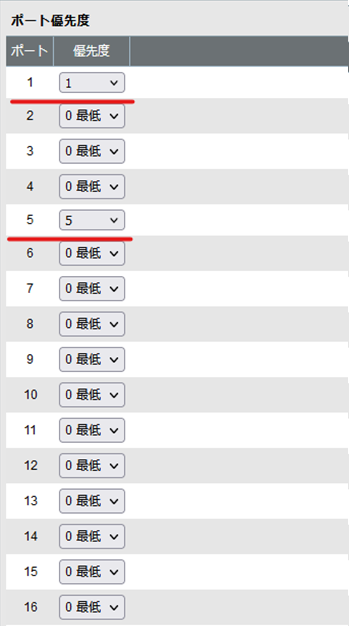

ポート優先度の例

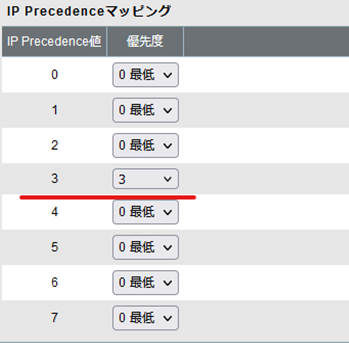

IP precedenceマッピングの例
IP precedenceの値が3のパケットがポート1に来た場合

IP precedenceの値での優先度が反映されるため、優先度は3になります。

IP precedenceの値が3のパケットがポート5に来た場合

IP precedenceの値での優先度が反映されるため、優先度は3になります。

IP precedenceの値が無いパケット(非IPパケット等)がポート1に来た場合

IP precedenceの値が無いためポート優先度が反映され、優先度は1になります。

IP precedenceの値が無いパケット(非IPパケット等)がポート5に来た場合

IP precedenceの値が無いためポート優先度が反映され、優先度は5になります。
