LED点灯・点滅の意味を教えてください(WAPS-APG600H、WAPS-AG300H)

公開日:

更新日:

ID: 14440

Q

LED点灯・点滅の意味を教えてください(WAPS-APG600H、WAPS-AG300H)

A

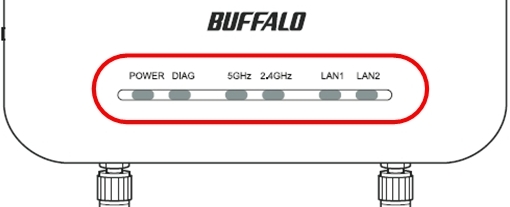

LEDの点灯・点滅の意味は以下の通りとなります。

Power LED

LED表示 ステータス・内容
緑色点灯 電源ON状態

Power LEDはLED消灯設定時には消灯します。

DIAG LED

LED表示 ステータス・内容
消灯 正常
赤色点灯(起動処理後に消灯) 正常(電源ON後動作)
赤色数回点滅(起動処理後に消灯) 正常(電源ON後動作)
赤色点滅(数分間)(ファームウェアアップデート中) 正常
赤色常時点灯 RAMエラー
赤色2回点滅を繰り返す Flash ROMエラー
赤色3回点滅を繰り返す 有線LANエラー
赤色4回点滅を繰り返す 無線LANエラー
赤色5回点滅を繰り返す USBエラー
赤色9回点滅を繰り返す システムエラー

DIAG LEDはLED消灯設定時でも点灯、点滅します。

ファームウェアアップデート中以外で赤色点滅するか、赤色点灯が継続する場合、
本商品の電源を一旦OFFにしてください。再度電源ONしても同様のエラー表示になる場合は、
当社修理センター宛に本商品をお送り下さい。(修理のご依頼方法はこちらをご覧ください)

5GHz LED

LED表示 ステータス・内容
青色点灯 IEEE802.11aの無線有効時
青色点滅 IEEE802.11aの無線通信時
青色2回点滅 セキュリティーキー交換処理をおこなえる状態
(WPS動作状態)
青色連続点滅(0.2秒間隔) セキュリティーキー交換処理に失敗(WPS失敗)
青色連続点滅(0.5秒間隔) DFS CAC(レーダー検出準備中)

5GHz LEDは無線LAN有効時に点滅・点灯します。
出荷時は無線LAN無効設定になっており、消灯しています。

5GHz LEDはLED消灯設定時には消灯します。

2.4GHz LED

LED表示 ステータス・内容
緑色点灯 IEEE802.11b/gの無線有効時
緑色点滅 IEEE802.11b/gの無線通信時
緑色2回点滅 セキュリティーキー交換処理をおこなえる状態(WPS動作状態)
緑色連続点滅(0.2秒間隔) セキュリティーキー交換処理に失敗(WPS失敗)

2.4GHz LEDは無線LAN有効時に点滅・点灯します。
出荷時は無線LAN無効設定になっており、消灯しています。

2.4GHz LEDはLED消灯設定時には消灯します。

LAN1/LAN2 LED

LED表示 ステータス・内容
緑色点灯 有線LAN有効時
緑色点滅 有線LAN通信時

LAN1/LAN2 LEDはLED消灯設定時には消灯します。

以上です。
