LED点灯・点滅の意味を教えてください(FS-M1266、FS-S1266)

公開日:

更新日:

ID: 16439

Q

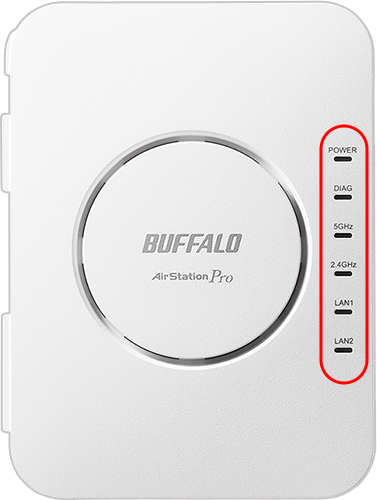

LED点灯・点滅の意味を教えてください(FS-M1266、FS-S1266)

A

POWER LED

LED表示 ステータス・内容
緑色点灯 電源ON状態

「LED設定」で「Power LED」をOFFにすると、消灯します。

DIAG LED

LED表示 ステータス・内容
消灯 正常
起動時に赤色常時点灯(2~3分程度) RAMエラー
起動時/設定保存直後に赤色2回点滅 Flash ROMエラー
起動時に赤色3回点滅 有線LANエラー
起動時に赤色4回点滅 無線LANエラー
起動時に赤色9回点滅 システムエラー
赤色点滅 ファームウェアアップデート中

電源ON時に点灯(赤)し、起動処理が正常完了後は消灯します。

点灯(赤)/点滅(赤)することにより、商品のステータスを示します。

点滅(赤)する場合、電源をいったん抜いてください。再度電源を接続した点滅(赤)する場合は、当社修理センター宛にお送りください。
(修理のご依頼方法はこちらをご覧ください)

起動直後の数回の点滅(赤)およびファームウェア更新中の点滅(赤)は故障ではありません。

5GHz LED

LED表示 ステータス・内容
緑色点灯 5GHz有効時
緑色点滅 5GHz通信時
緑色連続点滅(0.5 秒) DFS CAC(レーダー検出準備中)

出荷時は無効(消灯)になっています。(FS-M1266のみ)

「LED設定」で「WIRELESS LED」をOFFにすると、消灯します。

2.4GHz LED

LED表示 ステータス・内容
緑色点灯 2.4GHz有効時
緑色点滅 2.4GHz通信時

出荷時は無効(消灯)になっています。(FS-M1266のみ)

「LED設定」で「WIRELESS LED」をOFFにすると、消灯します。

LAN1/LAN2 LED

LED表示 ステータス・内容
緑色点灯 WAN端子/LAN端子リンク時
緑色点滅 WAN端子/LAN端子通信時
消灯 WAN端子/LAN端子リンクダウン時

「LED設定」で「LAN LED」をOFFにすると、消灯します。

以上です。
