商品本体のランプやポートはどのような機能ですか

公開日:

更新日:

ID: 2016

Q

商品本体のランプやポートはどのような機能ですか

A

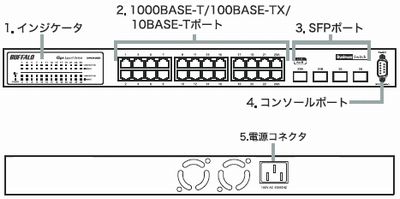

各部の名称とはたらきを説明します。

1.インジケーター

本商品の前面パネルに配置されています。各LED の機能は次のとおりです。

LED 状態
POWER(緑) 点灯
・電源ON
消灯
・電源OFF
DIAG(緑/橙) 緑点灯
・正常
橙点灯
・起動および自己診断実施中
橙点滅
自己診断中にエラーを発見
・ループ検出機能により、ループを検出
1000/100/10(緑/橙) 緑点灯
・1000Mリンク確立時
橙点灯
・100Mリンク確立時
消灯
・10Mリンク確立時、またはリンク未確立時
LINK/ACT(緑) 緑点灯
・リンク確立時
緑点滅
・データ送受信時
消灯
・リンク未確立時

2.1000BASE-T/100BASE-TX/10BASE-T ポート

各ポートは、Auto Negotiationをサポートしています。最適なデュプレックスモード(半二重/全二重)と 通信速度(1000/100/10Mbps)を自動的に選択します。
また、各ポートはAUTO-MDIX対応です。相手のポートタイプを自動判別して接続するため、ストレートケーブルとクロスケーブルを使い分ける必要がありません。

ただし、通信速度やデュプレックスモードなどを固定で設定すると、AUTO-MDIX機能が無効となります。

1000BASE-Tで使用する場合、接続ケーブルはカテゴリ5e以上に対応したIEEE802.3abに適合したものを接続してください。

3.SFPポート

1000BASE-LX、1000BASE-SXモジュールを取り付けるためのポートです。ご利用になるには、オプションモジュール(BS-SFP-GLR、BS-SFP-GSR)(別売)が必要です。ご使用になると、Auto Negotiationとフローコントロールをサポートし、全二重の通信方式および1Gbpsの通信速度で動作します。
23A~24Aポートは、SFPポート(23B~24B)と同時に使用することはできません。SFP(23B~24B)ポートにケーブルが接続されていると、23A~24Aポートは無効になります。

4.コンソールポート

付属のシリアルケーブルで、本商品とパソコンをコンソール接続するときに使用します。

5.電源コネクター

付属の電源ケーブルを接続します。
