無線LANアクセスポイントの各ボタン・スイッチやランプはどのような機能ですか(WAPM-APG300N,WAPM-AG300N)

公開日:

更新日:

ID: 2566

Q

無線LANアクセスポイントの各ボタン・スイッチやランプはどのような機能ですか(WAPM-APG300N,WAPM-AG300N)

A

各部の名称とはたらきを説明します。

正面(セキュリティーケース/アンテナ装着時)

〈WAPM-APG300N〉

〈WAPM-AG300N〉

1.インジケーター

POWER/DIAG LED
LED表示 ステータス
緑色常時点灯 正常
起動時に赤色常時点灯(2~3分) RAMエラー
起動時/設定保存直後に赤色2 回点滅 Flash ROMエラー
起動時に赤色3回点滅 有線LANエラー
起動時に赤色4回点滅 無線LANエラー
起動時に赤色5回点滅 USBエラー
起動時に赤色9回点滅 システムエラー
数分間赤色点滅 ファームウェアアップデート中

商品起動直後の数回の赤色点滅、ファームウェアアップデート中の数分間の赤色点滅以外で赤色点灯/赤色点滅する場合は商品を再起動してください。再起動しても赤色点灯/赤色点滅するときは当社修理センターに修理を依頼してください。


5GHz LED
LED表示 ステータス
緑色点灯 IEEE802.11a無線有効時(暗号化未設定)
緑色点滅 IEEE802.11a無線通信時(暗号化未設定)
橙色点灯 IEEE802.11a無線有効時(暗号化設定済み)
橙色点滅 IEEE802.11a無線通信時(暗号化設定済み)
橙色2回点滅 セキュリティーキー交換処理を行える状態(AOSS/WPS動作状態)
橙色連続点滅(0.2秒) セキュリティーキー交換処理に失敗(AOSS/WPS失敗)
橙色連続点滅(0.5秒) DFS CAC(レーダー検出準備中)

出荷時は無効(消灯)になっています。AOSS 接続または商品の設定画面で無線LAN機能を有効にしてください。


2.4GHz LED
LED表示 ステータス
緑色点灯 IEEE802.11b/g無線有効時(暗号化未設定)
緑色点滅 IEEE802.11b/g無線通信時(暗号化未設定)
橙色点灯 IEEE802.11b/g無線有効時(暗号化設定済み)
橙色点滅 IEEE802.11b/g無線通信時(暗号化設定済み)
橙色2回点滅 セキュリティーキー交換処理を行える状態(AOSS/WPS動作状態)
橙色連続点滅(0.2秒) セキュリティーキー交換処理に失敗(AOSS/WPS失敗)
橙色連続点滅(0.5秒) DFS CAC(レーダー検出準備中)

出荷時は無効(消灯)になっています。AOSS 接続または商品の設定画面で無線LAN機能を有効にしてください。


LAN LED
LED表示 ステータス
緑色点灯 有線LAN有効時
緑色点滅 有線LAN無効時

2.AOSSボタン
5GHz LED/2.4GHz LEDが点滅するまで約3 秒間押すと、商品がセキュリティーキー交換待機状態(AOSS/WPS動作状態)になります。

3.キーホール
付属のカギを差し込んで、"CLOSE"まで回転させると、セキュリティーケースに施錠することができます。

正面(セキュリティーケース/アンテナ未装着時)

〈WAPM-APG300N〉

〈WAPM-AG300N〉

1.アンテナコネクター(5GHz用)
WAPM-APG300Nの5GHz用アンテナコネクターです。付属のアンテナを取り付けて使用します。商品に含まれるアンテナはすべて2.4GHz/5GHz両対応です。

2.屋内/屋外スイッチ
商品の設置場所(屋内または屋外)に応じて切り替えます。"屋外"に設定すると、IEEE802.11a使用時にW52(36/40/44/48)チャンネルとW53(52/56/60/64)チャンネルが選択できなくなります。電波法により、W52/W53 チャンネルは屋外で使用できません。

3.RESETスイッチ
POWER/DIAG LEDが赤色点滅するまで(約3秒間)押すと、商品の設定内容を出荷時設定に戻すことができます。

4.USBランプ

LED表示 ステータス
緑色点灯 USBメモリー(別売り)使用可能時
緑色点滅 USBメモリー(別売り)のイジェクト処理時

5.USBイジェクトボタン
商品からUSBメモリー(別売り)を取り外す際に押します。3秒以上押すと、商品からUSBメモリーへのアクセスが中断され、安全に取り外すための処理が行われます。USBメモリーを取り外す際は、データは損の原因となりますので必ずこの処理を行ってください。

6.アンテナコネクター(2.4GHz用)
WAPM-APG300Nの2.4GHz用アンテナコネクターです。付属のアンテナを取り付けて使用します。商品に添付されているアンテナはすべて2.4GHz/5GHz両対応です。故障の原因となりますので、アンテナコネクターには手を触れないでください。

7.アンテナコネクター(2.4/5GHz用)
WAPM-AG300Nの2.4GHz用アンテナコネクターです。付属のアンテナを取り付けて使用します。商品に添付されているアンテナはすべて2.4GHz/5GHz両対応です。故障の原因となりますので、アンテナコネクターには手を触れないでください。

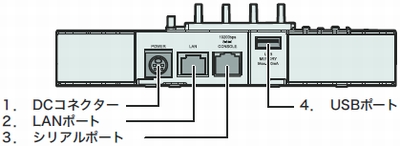

背面

1.DCコネクター
別売りのACアダプター(WAPM-AC48)を接続します。

2.LANポート
LANケーブルで、商品のLANポートとパソコンやハブなどのネットワーク機器を接続します。商品のLAN ポートはAUTO-MDIXに対応しているため、LAN ケーブルの種類(ストレート/クロス)に関係なくネットワーク機器と接続できます。また、別売りのPoE 給電機器を接続すれば、LAN ケーブルから電力を受け取ることができるため、ACアダプターを接続する必要がありません。

3.シリアルポート
商品添付のシリアルケーブルでパソコンと接続し、ターミナルソフトウェアで商品の設定画面を開くことにより、商品の設定を行うことができます。ターミナルソフトウェアは、以下のように設定します。LANポートと同じ形状のため、誤ってケーブルを接続しないようにご注意ください。ケーブル誤挿入防止のため、商品のシリアルポートには出荷時にキャップが取り付けられています。

転送レート

19200bps

データビット

8

パリティー

なし

ストップビット

1

フロー制御

なし

4.USBポート
別売のUSBメモリーを接続します。USBメモリーを接続すると、商品を特定のバージョンのファームウェアを使って起動させたり、ログ情報を保存したりすることができます。
