発売時期:

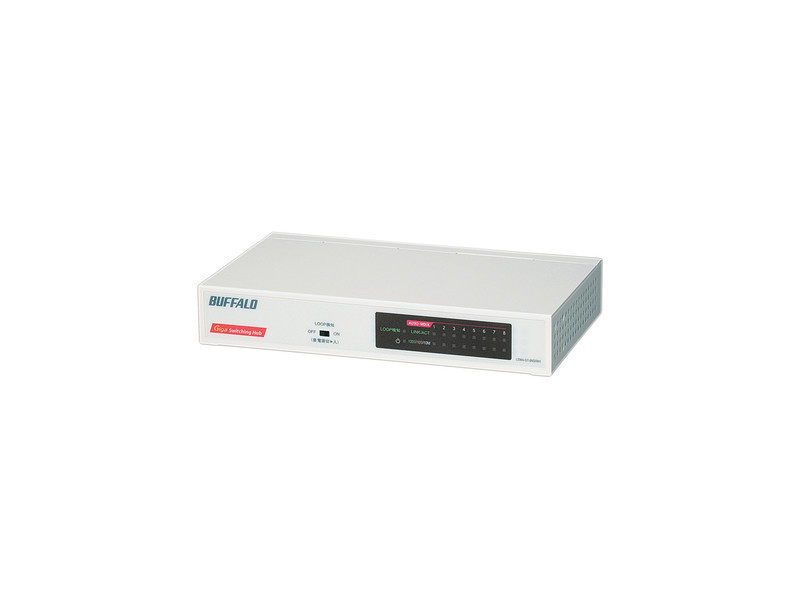

LSW4-GT-8NSシリーズ

LSW4-GT-8NS/WH

JANコード: 4981254648643

カラー : ホワイト

特長

最大約71%※1の省エネを実現 「おまかせ節電」機能

ポートの状態やLANケーブルの長さにより電力を自動調節

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態だけではなくLANケーブルの長さを自動判断、自動的に電力調節するこ とで、最大約71%※1という節電を実現しました。
夜間に多くのパソコンがシャットダウンされるオフィスや昼間はパソコンが使われることの少ない自宅などで電力の大幅な節約を提供します※2。

※1. 本商品の、全ポート(8ポート)動作時と全ポート未使用時の消費電力を比較(小数点以下四捨五入)。(2011年9月現在)
※2. WakeOnLAN機能を使用したパソコンでは節電機能は動作しません。

測定環境

電力計

YOKOGAWA製WT210

負荷機

アンリツ製MD1230B Data Quality Analyzer

測定方法

負荷機からスイッチングハブへデータを転送し、転送し始めてから1分経過後の電力を計測。

※2. WakeOnLAN機能を使用したパソコンでは節電機能は動作しません。

使用頻度の高い20m以下のLANケーブルでは、100mのLANケーブル使用時と比較して約10%の電力カットを実現。

ネットワークダウンを軽減する「ループ検知」機能

ネットワーク運用に大きな障害を及ぼす、ネットワークのループ構成を検知し、お知らせするループ検知機能を搭載。ネットワーク障害の軽減を促します。

ループ検知のON/OFF切り替えは、前面パネルのスイッチで簡単。 ループ発生時はスイッチ前面パネルのLEDがお知らせします。適切なLAN配線への修正をサポートします。

ネットワークループとは

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象。

小型・静音ファンレス設計、放熱に優れた金属ボディーで設置性も抜群

低消費電力の新Gigaスイッチコントローラーと放熱効率に優れた金属筐体の採用により、ボディーの小型化とファンレス化を実現しました。

コンセント周りがすっきり電源内蔵モデル

かさばるACアダプターの必要ない電源内蔵タイプ。煩雑になりがちなコンセント周りが非常にすっきりします。

ファンレス静音設計

放熱性に優れた金属筐体で、静かな部屋での使用でも作動音が気にならないファンレス設計。
可動部分をなくすことで信頼性も向上しています。

設置に便利な、マグネットと壁面取り付け穴を装備

背面に、設置場所の自由度が高い壁面取り付け穴を標準装備。またマグネットも標準添付でスチールデスク やスチールラック、壁面への取り付けに便利です。
また、マグネット用取付金具「LSW-KG5P(別売)」との併用により、非スチール素材の壁面などへもマグネットによる取付けが可能になります。

選べる2色のカラーバリエーション

ホワイト、ブラックの2色のボディカラーをラインアップ。設置するお部屋のインテリアに合わせて選べます。

高信頼・安全設計でロングライフを実現

高信頼の日本メーカー製電解コンデンサー採用

長期使用で信頼性が求められるコンデンサー部分に高信頼の日本メーカー製電解コンデンサーを採用。

トラッキング防止加工済電源コード採用

近年のトラッキング現象による障害を防ぐ、トラッキング防止加工済電源コードを採用し、安全性向上に貢献します。

ノイズや静電気に強い高信頼VCCI/FCC Class Bに適合

電波漏洩防止に関する「VCCI/FCC Class B」に適合。周囲の機器類に影響を与えない高シールド性を実現。
外部からのノイズに対しても影響を受けにくい設計により、スイッチングハブ本体の安定動作を実現しています。

高速ネットワーク「Gigabit Ethernet(1000BASE-T)」に対応

全8ポートGiga(1000M)対応のスイッチングハブ。Gigaネットワークをローコストで実現できます。

各種機能搭載

IEEE802.3ab(1000BASE-T) / IEEE802.3u(100BASE-TX) / IEEE802.3(10BASE-T)規格準拠

全ポート1000M/10M/100M Full-Duplex/Half-Duplex機能搭載

全ポート10M/100M/1000M Auto-Negotiation機能搭載

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/Active、1000M/100M/10M、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

規格通信速度比較(理論値)

セキュアなネットワーク構築に最適、EAPOLフレーム透過機能対応

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

全ポートにストレート/クロスケーブル自動判別AUTO-MDIX機能搭載

ストレート/クロスケーブルを自動判別する「AUTO-MDIX機能」で、配線ミスによる通信トラブルを回避。

Gigaネットワークの真価を引き出す『Jumbo Frame』対応

Jumbo Frame16,000Byte※1 (ヘッダー14Byte+FCS 4Byte含む)対応で、Gigabitを活かした高速転送が可能

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させる“JumboFrame”※2 に対応。Gigabitの高速性能をさらに引き出します。

※1. ワイヤーレートは9,216Byteまで
※2. Jumbo Frameを使用するには、通信を行うパソコン(LANアダプター)とそのネットワークの全てのスイッチングハブが、Jumbo Frameに対応している必要があります。

ブロードバンド回線の分配を検討されている方へ

スイッチングハブ(ハブ)はネットワークを分配するための機器ですが、インターネットの接続を代行する「ルーター機能」は備えていません。
1回線のブロードバンド回線を「複数台のパソコン」で使用したい場合、ご契約回線業者の指定モデムに「ルーター機能」が搭載されているか、ホームページやマニュアル等でご確認ください。

モデムにルーター機能が有る場合 → スイッチングハブ(本商品)で分配可能

モデムにルーター機能が無い場合 → 別途ブロードバンドルーターが必要

地球環境に優しい国際レベルの環境性能

特定有害物質使用制限指令「RoHS指令」に準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」に準拠しています。

RoHS指令で使用が制限されている物質
(1)鉛、(2)水銀、(3)カドミウム、(4)六価クロム、(5)ポリ臭素化ビフェニール(PBB)、(6)ポリ臭素化ジフェニールエーテル(PBDE)

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度0~40℃、湿度10~85%(結露なきこと)
LANインターフェース 1000BASE-T IEEE802.3ab準拠
100BASE-TX IEEE802.3u準拠
10BASE-T IEEE802.3準拠
伝送速度 1000Mbps/100Mbps/10Mbps
スイッチングデータ転送方式 ストア&フォワード
バッファー容量 128KByte
伝送路符号化方式 1000BASE-T:4D-PAM5
100BASE-TX:4B5B / MLT-3
10BASE-T:マンチェスターコーディング
アクセス方式 CSMA / CD
データ転送速度 1000BASE-T 1,488,095pps
100BASE-TX 148,810pps
10BASE-T 14,881pps
アドレステーブル MACアドレス 4,000アドレス セルフラーニング方式
ポート数 8ポート(AUTO-MDIX対応)
適合ケーブル 1000BASE-T カテゴリ5e以上の4対UTPケーブル
100BASE-TX カテゴリ5以上の2対または4対UTPケーブル
10BASE-T カテゴリ3以上 2対または4対UTPケーブル
伝送距離 100m
コネクター形状 RJ-45型8極
スイッチング・ファブリック 16Gbps
フローコントロール IEEE802.3x(全二重)、バックプレッシャー(半二重)
最大転送フレームサイズ 1000BASE-T:16,000Byte(ワイヤーレート:9,216Byte)
100BASE-TX / 10BASE-T:1,518Byte
透過対応フレーム EAPOL、BPDU
おまかせ節電機能 リンク状態、ケーブル長
ループ検知機能 LEDアラート
電源 AC100V(50/60Hz)
消費電力 最大7.5W
発熱量 最大18.0kJ/h
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) D区分 0.5
※1:省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※2:エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) 8.0
※1:省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※3:最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 100Mbit/s : 0
※1:省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
1Gbit/s : 8
※1:省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
外形寸法 W180×H30×D102mm
質量 約550g
規格 VCCI Class B、FCC Class B
製品構成 本体
ACケーブル
ゴム足 4個1シート
マグネット 2個
マグネット取付けねじ 2本
PLマニュアル / 保証書

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 8ポート

LSW4-GT-8NS/BK
4981254648650

ホワイト 8ポート

LSW4-GT-8NS/WH
4981254648643
