LGY-PCIE-MG : LANアダプター

発売時期: 2017年8月

LGY-PCIE-MGシリーズ

LGY-PCIE-MG

10Giga/5Giga/2.5Giga

JANコード: 4981254044865

この商品には新しい後継モデルがあります

よくあるご質問

ソフトウェア

取扱説明書

対応情報

お問合せ

付属品の購入

お知らせ

仕様書印刷用ページ

MENU 閉じる

特長

仕様

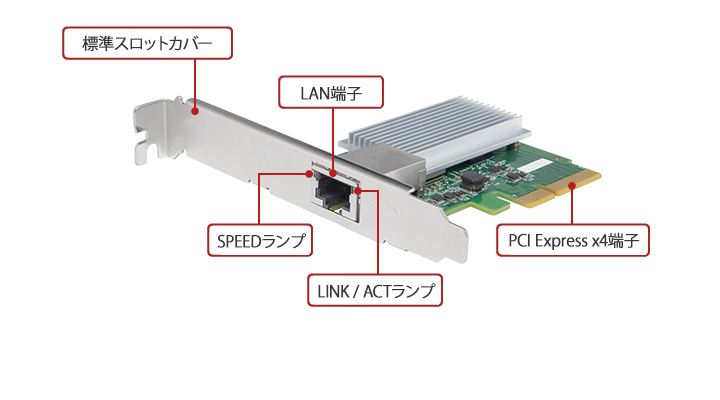

外観・寸法・各部名称・写真ダウンロード

ラインナップ

特長

高速10GbEに対応

10GbEのネットワーク環境で高速転送を実現

10GbE対応のNASや法人様向けスイッチの導入に合わせ、10Giga化を企業内に進めるのに最適なマルチギガ対応LANボードです。従来の1,000Mbps対応LANボードで通信した場合と比べ、10倍の高速化を実現します。（理論値）

10G/ 5G/ 2.5Gで通信を行なうには、接続するNAS、サーバー、スイッチなども10G/ 5G/ 2.5Gに対応している必要があります。

10GbE環境の構築でデータ転送やバックアップなどの業務効率アップ

10GbE対応の本商品を増設したデスクトップパソコンと10GbE対応のNAS・スイッチで10GbE環境を構築すれば、大容量データの転送時間を約66%短縮。動画や写真などの大容量サイズデータの転送を高速化します。また、10GbE環境では増大するデータのバックアップ時間も短縮できるので、夜中、週末にバックアップが終わらないという問題を解決し、オフィスでの業務がもっとスムーズになります。

クライアントPCからの画像データ転送速度の測定

データ容量

合計サイズ

80GB

ファイルサイズ

80MB

ファイル数

1000

1GbE環境

NIC

Intel(R)Ethernet Connection I219-V

NAS

TS5410DN スイッチ

スイッチ

BS-MP2008

10GbE環境

NIC

LGY-PCIE-MG

NAS

TS5410DN

スイッチ

BS-MP2008

10GbE環境の構築に欠かせない10GbE対応スイッチ

全ポート10GBASE-T、5GBASE-T、2.5GBASE-Tに対応したスイッチ（BS-MP20シリーズ）と組み合わせることで、10GbE、5GbE、2.5GbEのハイスピードな環境を構築します。

BS-MP20シリーズの詳細はこちら

Cat5e、Cat6のLANケーブルのまま高速化

5GbE、2.5GbEの速度にも対応

2016年9月に標準化された802.3bz（5GBASE-T,2.5GBASE-T）に対応。1,000Mbpsで通信した場合と比べ、5GbEでは5倍、2.5GbEでは2.5倍の高速化を実現します。（いずれも理論値）10GbE通信を導入する際には、カテゴリー6Aやカテゴリー7の通信ケーブルが必要となりますが、5GbEと2.5GbE通信なら既に敷設されているカテゴリー5eやカテゴリー6のまま、ケーブル引き直しなしでネットワーク環境を高速化することができます。

LANケーブルの品質/敷設環境/外部ノイズなどお客様のご利用環境によってはパフォーマンスが出ない場合がございます。

その他商品の特長

安心の3年長期保証

購入から3年間安心して使える

本商品は3年間の保証付き。購入から3年以内に本体が故障した場合、弊社にて無償で修理させていただきます。買い替えによる無駄な出費が発生する心配がなく、安心してご購入いただけます。

その他の特徴

Windows Severもサポート

Windows Server 2016、2012R2、2012に対応。

スリムPCへの増設も可能

ロープロファイル用スロットカバーも同梱。

JumboFrame対応

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。10GBASE-Tを生かした高速転送※を可能します。

JumboFrame：4088Byte/9014Byte

通信経路全ての機器が JumboFrame対応であることが必要です。

仕様

対応情報	対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境	温度　0～55℃ 湿度　10～85％(結露なきこと)
対応機種	PCI Express3.0/2.0スロット(x4、x8、x16)搭載のパソコン ※PCI Express x1スロットに取り付けた場合、転送速度が低下します。
LANインターフェース	規格	IEEE802.3an/802.3bz/802.3ab/802.3u準拠
	伝送路符号化方式	4B5B/MLT-3 (100BASE-TX) 8B1Q4/4D-PAM5 (1000BASE-T) PAM16(5G/2.5GBASE-T) DSQ128 (10GBASE-T)
	伝送速度	100Mbps(100BASE-TX) 1000Mbps(1000BASE-T) 2.5Gbps(2.5GBASE-T) 5Gbps(5GBASE-T) 10Gbps(10GBASE-T)
	アクセス方式	CSMA/CD
	ポート数	1ポート(AUTO-MDIX対応)
	コネクター形状	RJ-45型8極コネクター
	JumboFrame	4088Bytes/9014Bytes（ヘッダー14Bytes+FCS 4Bytes含む）
電源	12V/3.3V(PCI Expressバスより給電)
最大消費電力	6.1 W(最大)

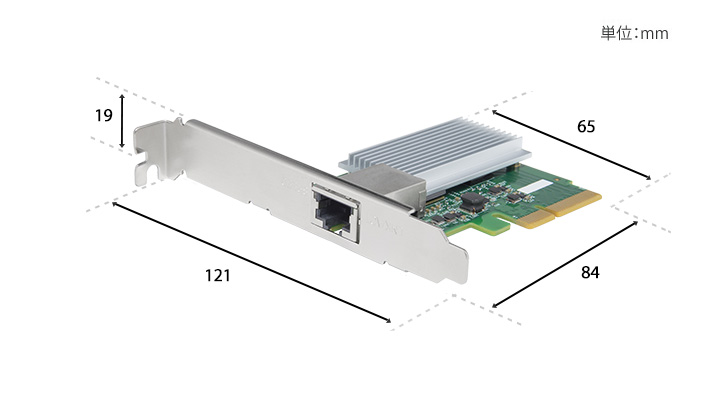

外形寸法（幅×高さ×奥行）	121×84×19mm(標準スロットカバー含む)
質量	約65g(標準スロットカバー含む)
主な付属品	マニュアル、ロープロファイル用スロットカバー、保証書
