LGY-PCIE-MG2 : LANアダプター

発売時期: 2021年2月

LGY-PCIE-MG2シリーズ

LGY-PCIE-MG2

10Giga/5Giga/2.5Giga

JANコード: 4981254057933

よくあるご質問

ソフトウェア

取扱説明書

対応情報

お問合せ

付属品の購入

お知らせ

仕様書印刷用ページ

MENU 閉じる

特長

仕様

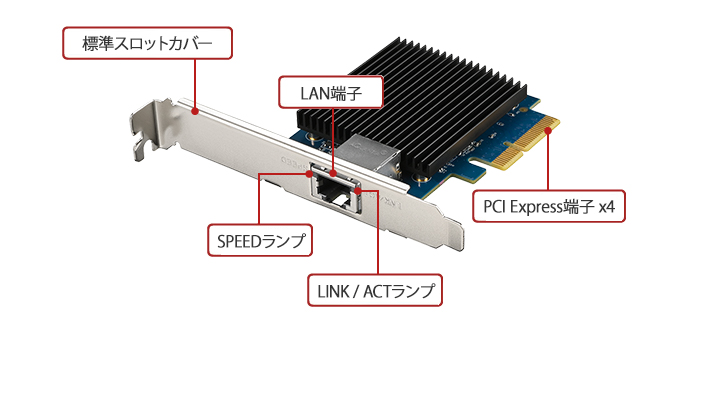

外観・寸法・各部名称・写真ダウンロード

ラインナップ

特長

高速10GbEに対応

10GbEのネットワーク環境で高速転送を実現

10GbE対応のNASや法人様向けスイッチの導入に合わせ、10Giga化を企業内に進めるのに最適なマルチギガ対応LANボードです。従来の1,000Mbps対応LANボードで通信した場合と比べ、10倍の高速化を実現します。（理論値）

10G/ 5G/ 2.5Gで通信を行なうには、接続するNAS、サーバー、スイッチなども10G/ 5G/ 2.5Gに対応している必要があります。

10GbE環境の構築でデータ転送やバックアップなどの業務効率アップ

10GbE対応の本商品を増設したデスクトップパソコンと10GbE対応のNAS・スイッチで10GbE環境を構築すれば、大容量データの転送時間を約68%短縮。動画や写真などの大容量サイズデータの転送を高速化します。また、10GbE環境では増大するデータのバックアップ時間も短縮できるので、夜中、週末にバックアップが終わらないという問題を解決し、オフィスでの業務がもっとスムーズになります。

クライアントPCからの画像データ転送速度の測定

データ容量

合計サイズ

80GB

ファイルサイズ

80MB

ファイル数

1000

1GbE環境

NIC

Intel(R)Ethernet Connection I219-V

NAS

TS6400DN

スイッチ

BS-MP2008

10GbE環境

NIC

LGY-PCIE-MG2

NAS

TS6400DN

スイッチ

BS-MP2008

（2020年11月当社調べ）

10GbE環境の構築に欠かせない10GbE対応スイッチ

全ポート10GBASE-T、5GBASE-T、2.5GBASE-Tに対応したスイッチ（BS-MP20シリーズ）や、ファンレスで10GBASE-T対応ポート、2.5GBASE-T対応ポートを備えるスイッチ（LXW-10G2/2G4シリーズ）と組み合わせることで、10GbE、5GbE、2.5GbEのハイスピードな環境を構築できます。

BS-MP20シリーズの詳細はこちら

LXW-10G2/2G4シリーズの詳細はこちら

Cat5e、Cat6のLANケーブルのまま高速化

5GbE、2.5GbEの速度にも対応

2016年9月に標準化された802.3bz（5GBASE-T,2.5GBASE-T）に対応。1,000Mbpsで通信した場合と比べ、5GbEでは5倍、2.5GbEでは2.5倍の高速化を実現します。（いずれも理論値）10GbE通信を導入する際には、カテゴリー6Aやカテゴリー7の通信ケーブルが必要となりますが、5GbEと2.5GbE通信なら既に敷設されているカテゴリー5eやカテゴリー6のまま、ケーブル引き直しなしでネットワーク環境を高速化することができます。

LANケーブルの品質/敷設環境/外部ノイズなどお客様のご利用環境によってはパフォーマンスが出ない場合がございます。

Wake on LAN機能に対応

遠隔でパソコンを起動できる

本製品はハードウェアによるWake on LAN (WoL)機能に対応しています。本製品宛てに、マジック・パケットを送信することで、取り付けたパソコンを通電シャットダウン状態から起動させることができます。リモートワークなど、遠隔のパソコンを利用しなければならない場合に、電源オフのパソコンでも電源ボタンを押さずにパソコンを起動できるようになるため、便利です。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

その他商品の特長

安心の3年長期保証

購入から3年間安心して使える

本商品は3年間の保証付き。購入から3年以内に本体が故障した場合、弊社にて無償で修理させていただきます。買い替えによる無駄な出費が発生する心配がなく、安心してご購入いただけます。

その他の特徴

Windows Serverもサポート

Windows Server 2019、2016、2012R2、2012に対応。

スリムPCへの増設も可能

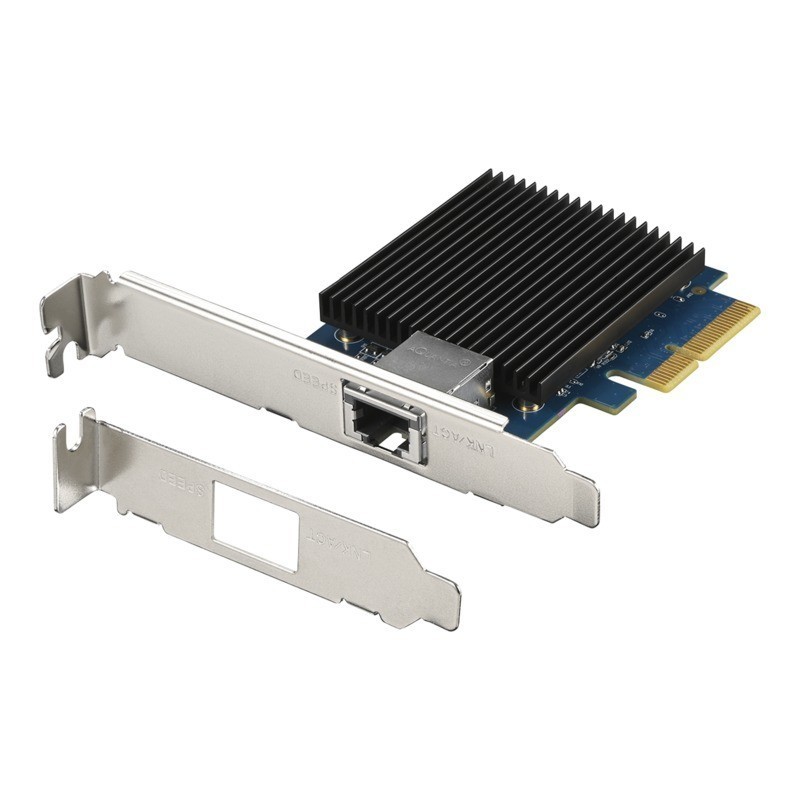

ロープロファイル用スロットカバーも同梱。

JumboFrame対応

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。10GBASE-Tを生かした高速転送※を可能します。

JumboFrame：2,040/4,088/9,014/16,348 Bytes

通信経路全ての機器が JumboFrame対応であることが必要です。

仕様

対応情報	対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境	温度　0～55℃ 湿度　10～85％(結露なきこと)
対応機種	PCI Express3.0/2.0スロット(x4、x8、x16)搭載のパソコン ※PCI Express x1スロットに取り付けた場合、転送速度が低下します。
LANインターフェース	規格	IEEE802.3an/802.3bz/802.3ab/802.3u準拠
	伝送路符号化方式	4B5B/MLT-3 (100BASE-TX) 8B1Q4/4D-PAM5 (1000BASE-T) PAM16(5G/2.5GBASE-T) DSQ128 (10GBASE-T)
	伝送速度	100Mbps(100BASE-TX) 1000Mbps(1000BASE-T) 2.5Gbps(2.5GBASE-T) 5Gbps(5GBASE-T) 10Gbps(10GBASE-T)
	アクセス方式	CSMA/CD
	ポート数	1ポート(AUTO-MDIX対応)
	コネクター形状	RJ-45型8極コネクター
	JumboFrame	2,040/4,088/9,014/16,348 Bytes (Header:14B含み、FCS:4B含まず)
電源	12V/3.3V(PCI Expressバスより給電)
最大消費電力	5.3 W

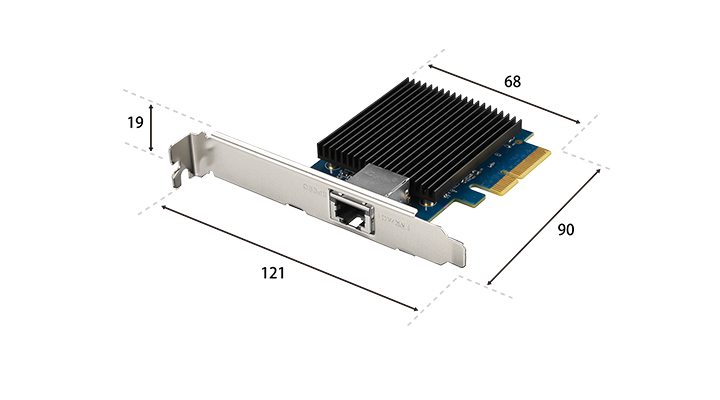

外形寸法（幅×高さ×奥行）	120×101×22mm(標準スロットカバー含む)
質量	約85g(標準スロットカバー含む)
主な付属品	マニュアル、ロープロファイル用スロットカバー、保証書
