発売時期:

LSW4-TX-NSシリーズ

LSW4-TX-8NS/WH

電源内蔵
ループ検知
おまかせ節電
おまかせ節電NEXT
背面マグネット
壁掛け

JANコード: 4981254022214

カラー : ホワイト

特長

スリム&コンパクトボディのスイッチングハブ

リビングになじむスタイリッシュなデザイン

リビングになじむスタイリッシュなデザイン

本商品は、スタイリッシュなデザインのスイッチングハブです。スイッチングハブとは、通信を行う機器同士の情報を判別し自動的に適切な通信を行う機器で、ネットワーク対応のプリンター、パソコン、ゲーム機やテレビなどを接続しネットワークに参加させることができます。

本商品の設計にあたっては、スイッチングハブの使用シーンが従来のパソコン周辺のみならず、リビングや寝室など幅広いシーンへと拡大していることを鑑み、どこに置いてもインテリアを邪魔しないスタイリッシュなデザインを目指しました。

本商品は「ルーター機能」は、備えておりません。インターネット回線を複数の機器でお使いになりたい場合は、ルーター(有線ルーター、Wi-Fiルーターいずれでも使用可能)が必要です。

狭いスペースにも収まるコンパクトサイズ

狭いスペースにも収まるコンパクトサイズ

スリムでコンパクトな筐体に仕上がったため、テレビボードなどの狭いスペースにもすっきりと収まり、お部屋の美観を損ないません。

さまざまな設置ニーズに対応

マグネットで金属壁へ取り付け可能

標準添付のマグネットで金属壁面への取り付けが簡単に行えます。スチールのデスクやラックへの取り付けにも最適です。

別途ネジ用意で非金属壁面へ取り付け可能
推奨ネジ寸法図(LSW4-TX-NS)

マグネットが使えない非金属壁面へは、壁面取り付け穴での取り付けが可能です。

5ポートモデルのLSW4-TX-5NS/WHには、壁面取り付け穴は付いておりません。

ACアダプター不要の電源内蔵タイプでコンセント周りがすっきり

コンセント周りがスッキリな電源内蔵タイプ

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

高い静音性を実現するファンレス筐体

ファンレス筐体

ファンレス設計で高い静音性を実現しました。可動部分をなくすことで信頼性も向上しています。

より放熱性に優れ信頼性の高い金属筐体

より放熱性に優れ信頼性の高い金属筐体

ハブはパソコンと同様に動作時にチップなどから放熱し、筐体内部の温度が上昇します。金属筐体のハブならその熱を効率良く逃がすことができるため、筐体内の温度上昇を抑えることができます。温度が上がりやすい環境下でのご利用に最適です。

おまかせ節電+アイドリングストップ機能

2つの自動節電機能で賢く省エネ

使用中のポートのみに電力供給する「おまかせ節電機能」

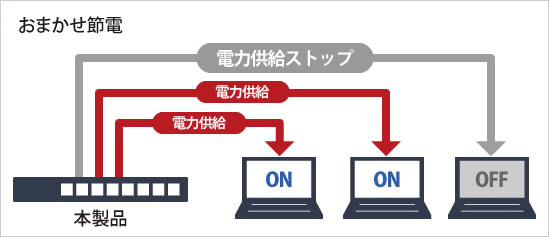

未使用ポートに給電しない「おまかせ節電機能」

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断しPCの電源がOFFになっているポートや未使用のポートへの供給電力を制限することで、夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。

※1. 本商品「LSW4-TX-8NS」の全ポート(8ポート)動作時と全ポート未使用時の消費電力を比較。
※2. 本商品「LSW4-TX-5NS」の全ポート(5ポート)動作時と全ポート未使用時の消費電力を比較。

データ転送していないポートには電力供給を制限する「アイドリングストップ機能」

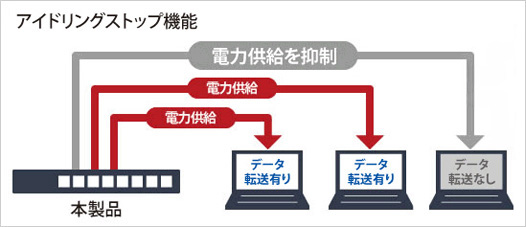

アイドリングストップ機能

データの流れていないときの消費電力をカットする「アイドリングストップ(IEEE802.3az EEE)」機能を搭載。本商品に接続されたパソコンなどの電源がON状態でも、通信を行わないときはMAC層のチップへの電源供給をアイドリング状態にすることで大幅に消費電力を抑えます。通常使用時においても大幅な節電を実現します。

※1. 本商品「LSW4-TX-8NS」の全ポート(8ポート)通信時と全ポート未通信時の消費電力を比較。接続された機器同士がIEEE802.3azに対応していることが必要です。
※2. 本商品「LSW4-TX-5NS」の全ポート(5ポート)通信時と全ポート未通信時の消費電力を比較。接続された機器同士がIEEE802.3azに対応していることが必要です。

金属筐体の10/100M対応スイッチングHUB

安定動作で設置しやすく家庭・小規模オフィス用Hubに最適

10/100M対応のスイッチングハブ

本商品は、10/100M対応のスイッチングハブです。スイッチングハブとは、通信を行う機器同士の情報を判別し自動的に適切な通信を行う機器で、Hubの主流になっています。

本商品をインターネット回線を分配する目的として検討されているお客様へ
ルーター機能搭載モデムか別途ルーターが必要です

本商品は「ルーター機能」を備えておりません。1回線のインターネット回線を複数の機器でご利用になられたい場合は、ご契約回線業者の指定モデムに「ルーター機能」が搭載されている必要があります。事前に、ホームページやマニュアル等でご確認下さい。

モデムに「ルーター機能」がある場合→本商品でご利用いただけます

モデムに「ルーター機能」がない場合→ルーターをご利用下さい

その他の特長

高信頼のコンデンサー採用

長期使用で信頼性が求められるコンデンサーに高信頼の日本メーカー製電解コンデンサーを採用。ロングライフを実現します。

トラッキング現象を防止

近年多発するトラッキング現象による障害を防ぐ、トラッキング防止加工済電源コードを採用し、安全性向上に貢献します。

スイッチの各種基本性能に対応

IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/Active、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

妨害波を防止

VCCI Class B

妨害波防止に関する規格「VCCI ClassB」の認証を取得。周囲の電化商品に悪影響を与えにくい高シールド性を実現。さらに外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)対応機器
準拠規格 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3x (Flow Control)、IEEE802.3az (EEE, アイドリングストップ)
伝送速度(規格値) 100Mbps (100BASE-TX)、10Mbps (10BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/Half-Duplex)機能、Auto-MDIX機能、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、おまかせ節電機能[リンク]、EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過、アイドリングストップ機能(IEEE802.3az Energy Efficient Ethernet)対応
バッファー容量 96KB
伝送路符号化方式 4B5B/MLT-3 (100BASE-TX)、Manchester-coding (10BASE-T)
アクセス方式 CSMA/CD
アドレステーブル 2048(セルフラーニング)
ポート数 LSW4-TX-8NS:8ポート
LSW4-TX-5NS:5ポート
適合ケーブル カテゴリー3以上のUTPケーブル(10BASE-T)
カテゴリー5以上のUTPケーブル(100BASE-TX)
※1 ケーブルの種類(ストレートケーブル/クロスケーブル)を、自動的に判別しますので、どちらのケーブルでも問題なく使用できます。
伝送距離 最大100m
スイッチング・ファブリック LSW4-TX-8NS:1.6Gbps
LSW4-TX-5NS:1.0Gbps
端子形状 RJ-45型 8極(非シールドタイプ)
データ転送速度 (スループット) 148,810pps(100BASE-TX)、14,881pps(10BASE-T)
電源電圧 100V 50/60Hz
消費電力 LSW4-TX-8NS:最大1.8W
LSW4-TX-5NS:最大1.28W
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) 5ポートモデル:D区分 2.4
8ポートモデル:D区分 2.1
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) 5ポートモデル:0.5
8ポートモデル:0.8
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
測定時のポート速度とポート数 5ポートモデル:100Mbit/s: 5、1Gbit/s: 0
8ポートモデル:100Mbit/s: 8、1Gbit/s: 0
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
外形寸法(幅×高さ×奥行) LSW4-TX-8NS:185×30×99mm
LSW4-TX-5NS:143×29×86mm
※本体のみ(突起部除く)
質量 LSW4-TX-8NS:470g
LSW4-TX-5NS:330g
※本体のみ
動作保証環境 温度0~40℃
湿度10~85%
保証期間 1年間
規格 VCCI Class B
主な付属品 取扱説明書、電源ケーブル、マグネット、マグネット用ネジ、ゴム足

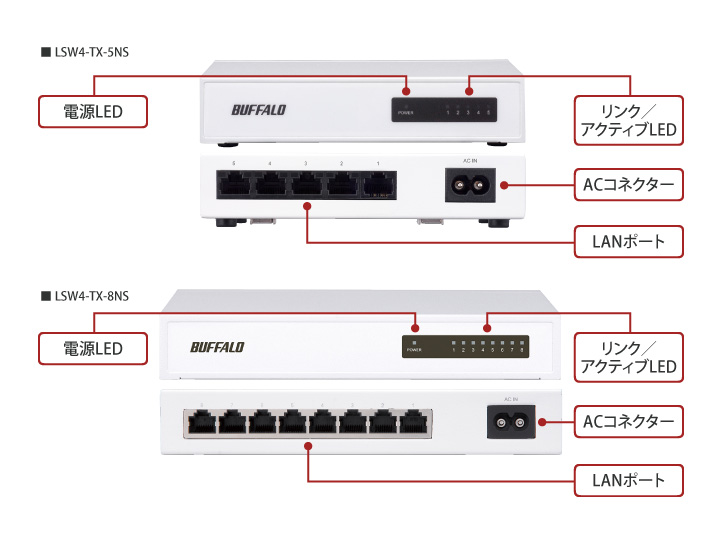

外観・寸法・各部名称・写真ダウンロード
