発売時期:

LSW6-GT-8EPシリーズ

LSW6-GT-8EP/WH

ACアダプター
ループ検知
おまかせ節電
おまかせ節電NEXT
背面マグネット
壁掛け
収納ボックス対応

JANコード: 4981254050026

カラー : ホワイト

特長

スリム&コンパクトボディのGiga対応スイッチングハブ

リビングになじむスタイリッシュなデザイン

使用シーンを選ばないスタイリッシュなデザイン

本商品は、スタイリッシュなデザインのGiga対応のスイッチングハブです。スイッチングハブとは、通信を行う機器同士の情報を判別し自動的に適切な通信を行う機器で、ネットワーク対応のプリンター、パソコン、ゲーム機やテレビなどを接続しネットワークに参加させることができます。 本商品の設計にあたっては、スイッチングハブの使用シーンが従来のパソコン周辺のみならず、リビングや寝室など幅広いシーンへと拡大していることを鑑み、どこに置いてもインテリアを邪魔しないスタイリッシュなデザインを目指しました。

本商品は「ルーター機能」は、備えておりません。インターネット回線を複数の機器でお使いになりたい場合は、ルーター(有線ルーター、Wi-Fiルーターいずれでも使用可能)が必要です。

空間に溶け込む角丸デザイン

角丸デザインに仕上げることでコード類が引っ掛かりやすいテレビボードなどの狭いスペースにもすっきりと収まります。
さらに底面四隅に配置されたゴム足で底面積を大きくすることにより、ケーブル引っ張りによる本体の浮きを低減。
お部屋の美観も損ないません。

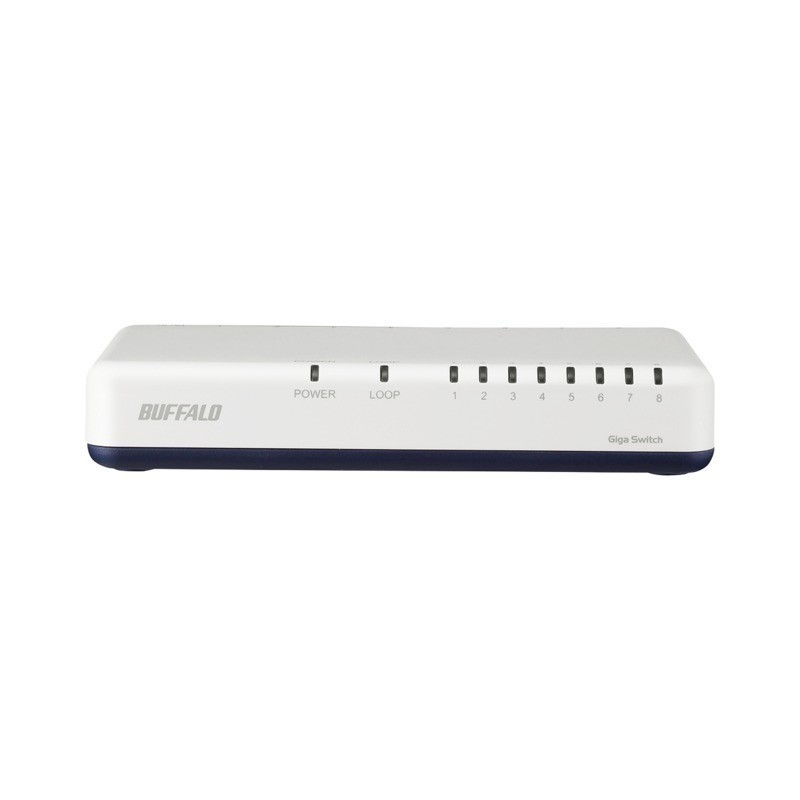

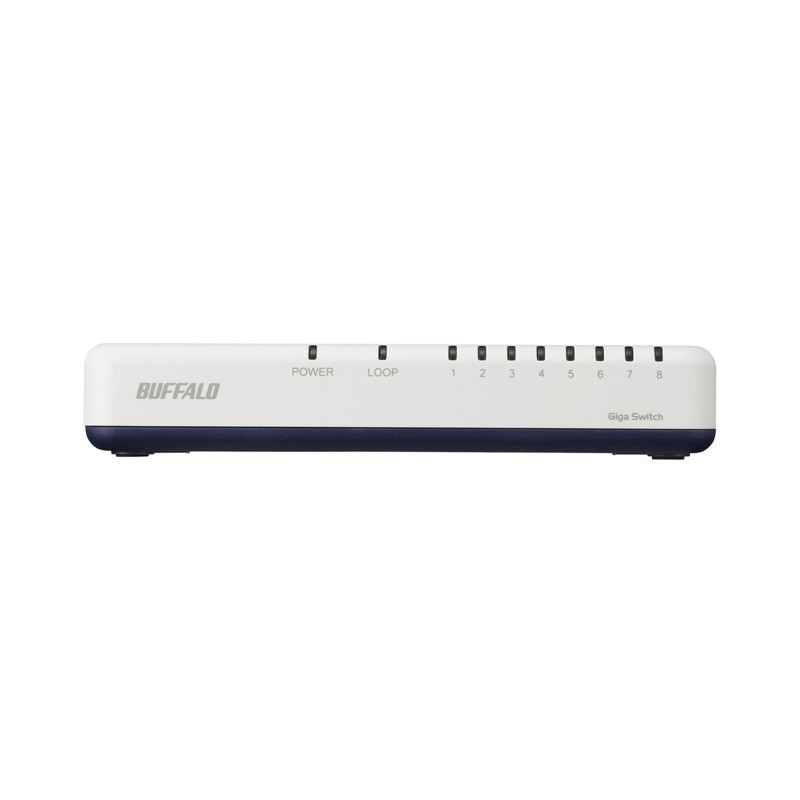

また、ランプが上面、前面の2面から見えて稼働状況も確認しやすくなっています。

マグネットで金属壁面へ、別途ネジ用意で非金属壁面へ取り付け可能

標準添付のマグネットで金属壁面への取り付けが簡単に行えます。スチールのデスクやラックへの取り付けにも最適です。また、マグネットが使えない非金属壁面へは、壁面取り付け穴での取り付けが可能です。

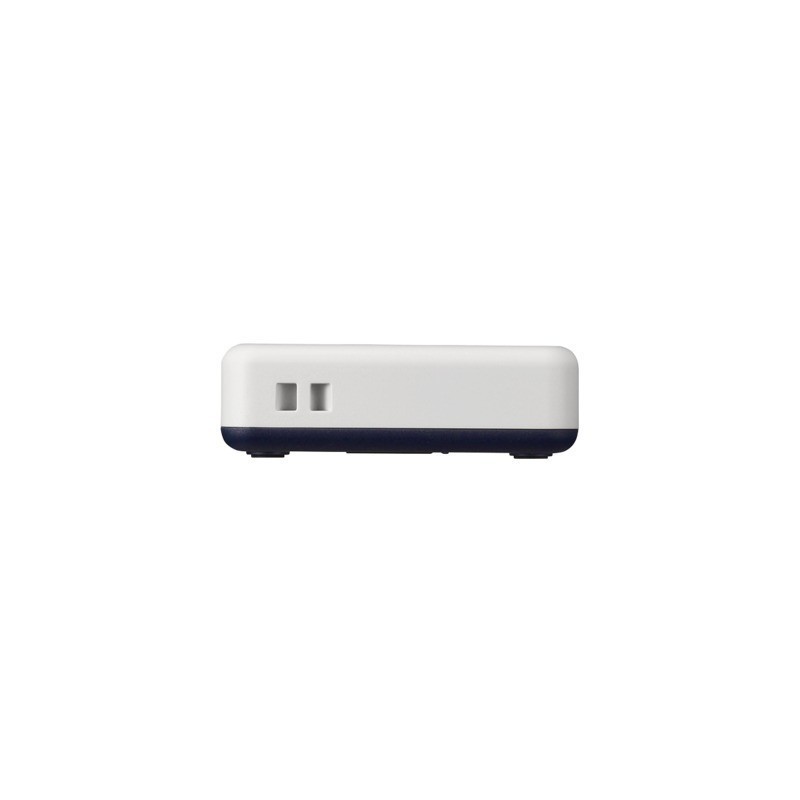

本体側面のユーティリティホールには結束バンドやタグを付けることができます。

画像はBK(黒)のイメージです。

壁掛け用ネジ(2本)は別途ご購入ください。

結束用バンド、タグは付属しません。

使用シーンにあわせて選べる2色のカラーバリエーション

使用シーンにあわせて選べる2色のカラーバリエーション

ホワイト、ブラックの2色のボディカラーをラインナップ。設置するお部屋のインテリアやハブに接続するプリンターやゲーム機などのネットワーク対応機器の色に合わせてお選びいただけます。

高い静音性を実現するファンレス筐体

ファンレス筐体

ファンレス設計で高い静音性を実現しました。
オフィスなどでの使用においても音を気にすることなくご使用いただけます。また、可動部分をなくすことで信頼性も向上しています。

おまかせ節電+おまかせ節電NEXT機能

2つの自動節電機能で賢く省エネ

使用中のポートのみに電力供給する「おまかせ節電機能」

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断し、電源がOFFになっているPCが接続されたポートや未使用のポートの機能を制限することで消費電力を削減します。
夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。また、接続されているLANケーブルの長さも自動で判別し、ケーブル長に応じて供給電力を自動で調整します。

1: 本製品の、全ポート通信時と全ポート未使用時の消費電力を比較(測定時期:2018年12月)。

データ転送していないポートには電力供給を制限する「おまかせ節電NEXT機能」

データの流れていないときの消費電力をカットする「おまかせ節電NEXT(IEEE802.3az)」機能を搭載。本商品に接続されたパソコンなどの電源がON状態でも、通信を行わない期間はアイドリング信号を止めることで大幅に消費電力を抑えます。通常使用時においても大幅な節電を実現します。

2: 本製品の、全ポート通信時と全ポートアイドリング時の消費電力を比較(測定時期:2018年12月)。接続された機器同士がIEEE802.3azに対応していることが必要です。

安定したネットワークの構築を実現

ループ検知機能でネットワーク障害を軽減する

障害の影響も大きかったネットワークループを迅速に発見し、ブザーとLEDでお知らせします

ネットワーク運用に大きな障害を及ぼす、ネットワークループの発生を検知し、お知らせするループ検知機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ネットワーク障害の回復を早めます。

ループ発生をランプの点滅でお知らせ

ループ発生時には、ループ発生したことをお知らせするために、ループ検知のランプが「赤色」に点滅します。また、どのポートでループが発生したかが分かるよう、発生したポートのランプが点滅。迅速なループ排除が可能です。

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

プラスチック筐体・電源外付けのGiga対応スイッチングハブ

安定動作で設置しやすく家庭・小規模オフィス用ハブに最適

Giga対応のスイッチングハブ

Giga対応のスイッチングハブ

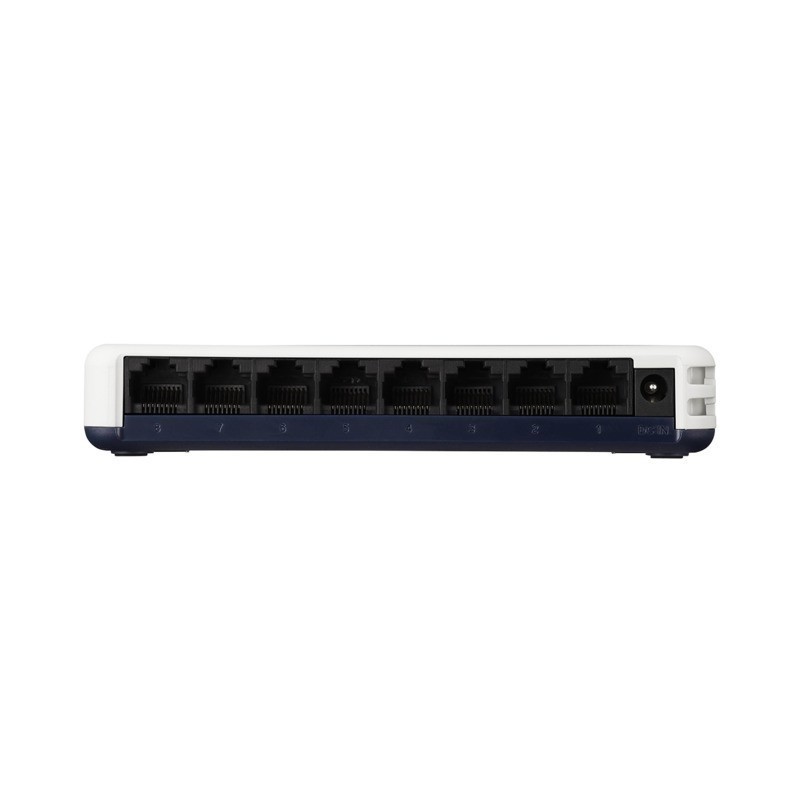

搭載している8ポート全てがGigabitイーサネット(1000BASE-T)に対応。GigaLAN端子搭載パソコンやネットワーク対応HDD(NAS)〈テラステーション/リンクステーション〉とのGiga接続が可能、高速ネットワーク環境をスマートに実現します。さらに、イーサネットの送信パケットサイズを大きくして、ネットワーク上の転送効率を向上させる“Jumbo Frame”に対応。Gigaの高速性能を引き出します。接続された機器で快適にインターネットを楽しめます。

マンションなどの『収納ボックス※』に対応

壁面設置が可能、収納ボックスへスッキリ設置

収納ボックスへの設置イメージ

本商品は、壁面設置用ネジ穴付きスイッチングハブです。 機器用の収納ボックスへ固定設置ができ、ルーターや電源タップとまとめてスッキリ収納できます。配線が複雑になりがちな、収納ボックス内への設置に最適です。

※収納ボックス対応条件:

製品および、使用に必要な装置(ACアダプター等)が1,520×920×128mmの収納ボックスに設置できる事。

設置には別途製品に応じたネジをご用意ください。

製品周辺温度が製品仕様温度内で収まる様に設置をしてください。

その他の特長

ACアダプターに高信頼のコンデンサー採用

付属のACアダプターには、当社基準を満たしたメーカーの高信頼電解コンデンサーを採用。ロングライフを実現します。

製品本体には電解コンデンサーは不使用。

スイッチの各種基本機能に対応

IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

Link/Active・Powerを視覚的に認識できるランプ搭載

妨害波を防止

VCCI Class B

妨害波防止に関する規格「VCCI ClassB」に適合。周囲の電化商品に悪影響を与えにくい低雑音放射性を実現。さらに外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAuto-MDI/MDIXに対応。使用ケーブル間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3ab (1000BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)対応機器
準拠規格 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab (1000BASE-T)、IEEE802.3az (EEE)、IEEE802.3x (Flow Control)
伝送速度(規格値) 1000Mbps (1000BASE-T)、100Mbps (100BASE-TX)、10Mbps (10BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDI/MDIX機能、
IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、
ループ検出機能、おまかせ節電NEXT[通信の有無]、おまかせ節電[リンク]、LANケーブル長に応じた自動節電、
EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
バッファー容量 192KB
伝送路符号化方式 8B1Q4/4D-PAM5(1000BASE-T)、4B5B/MLT-3 (100BASE-TX)、Manchester-coding (10BASE-T)
アクセス方式 CSMA/CD
アドレステーブル MACアドレスエントリー数 4,000(セルフラーニング)
ポート数 8ポート
適合ケーブル カテゴリー3以上 2対UTPケーブル(10BASE-T)
カテゴリー5以上 2対UTPケーブル(100BASE-TX)
カテゴリー5e以上 4対UTPケーブル(1000BASE-T)
伝送距離 最大100m
スイッチング・ファブリック 16Gbps
端子形状 RJ-45型 8極(非シールドタイプ)
データ転送速度 (スループット) 1,488,095pps(1000BASE-T)、148,810pps(100BASE-TX)、14,881pps(10BASE-T)
電源電圧 100V 50/60Hz
消費電力 最大5.3W
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) D区分:0.6
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) 8.0
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
測定時のポート速度とポート数 100Mbit/s:0
1000Mbit/s:8
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
外形寸法(幅×高さ×奥行) 141×25×80mm
※本体のみ(突起部除く)
質量 約145g
動作保証環境 温度0~40℃
湿度10~85%(結露なきこと)
保証期間 1年間
RoHS基準値 準拠
※RoHS基準値についてはこちらをご覧ください。
規格 VCCI Class B
主な付属品 取扱説明書、ACアダプター、マグネット(本体に装着済)、ゴム足
※保証書は取扱説明書に記載

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 8ポート

LSW6-GT-8EP/BK
4981254050019

ホワイト 8ポート

LSW6-GT-8EP/WH
4981254050026
