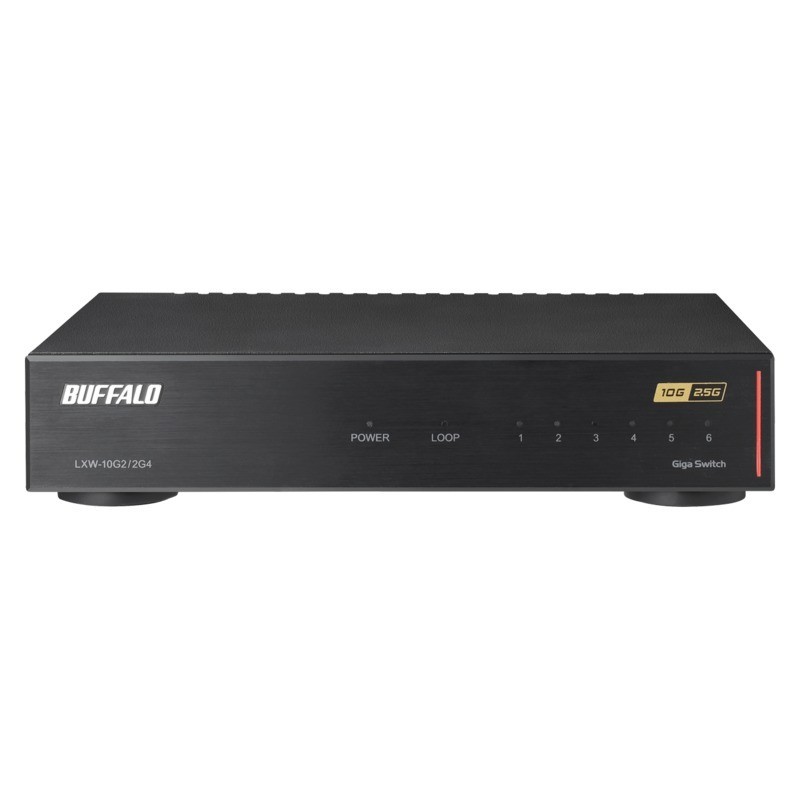

LXW-10G2/2G4 : スイッチングハブ

発売時期: 2019年12月

LXW-10G2/2G4シリーズ

LXW-10G2/2G4

ACアダプター

ループ検知

おまかせ節電

おまかせ節電NEXT

背面マグネット

壁掛け

JANコード: 4981254051559

カラー : ブラック

よくあるご質問

ソフトウェア

取扱説明書

対応情報

お問合せ

付属品の購入

お知らせ

仕様書印刷用ページ

MENU 閉じる

特長

仕様

外観・寸法・各部名称・写真ダウンロード

ラインナップ

※1：規格値
※2：POWERは消灯しません。

特長

10Gbps マルチギガ(5G/2.5G)対応

※１：規格値
※図はイメージです。接続機器はお好みで設置できます。

高性能パソコンの性能を活かす高速転送

スループットは最大約9,422Mbpsの通信を実現。
動画視聴やゲームのネット対戦が快適になります。

測定環境

PC1/PC2

[CPU] Intel® Core™ i7-7700 3.20GHz 、[メモリー] DDR4-2400 32GB (8GB×4)、[マザーボード] ASUS Strix H270F Gaming、[OS] Windows 10 Pro 64bit

PC1側

LGY-PCIE-MG

PC2側

LGY-PCIE-MG

スイッチングハブ

LXW-10G2/2G4、LSW6-GT-5NS

測定ソフト

IxChariot 10pair

測定方法

PC1とPC2をLXW-10G2/2G4の10Gポート(LSW6-GT-5NSでは1Gポート)にCat 6A 3mのLANケーブルで接続し、PC1-PC2間をIxChariot 10pairにて測定。(2019年11月当社調べ)

INTERNET Watch 清水理史の「イニシャルB」で当社10G/2.5G BASE-T商品を紹介して頂きました

“「10GbEと2.5GbEを誰にでも！」、“コモディティ化が使命”のバッファロー、10G/2.5GBASE-Tスイッチのコンセプトを聞いてみた”の記事が公開中。
ネットワーク機器の専門家清水氏による当社開発陣へのインタビューです。

掲載記事はこちら INTERNET Watch 清水理史の「イニシャルB」

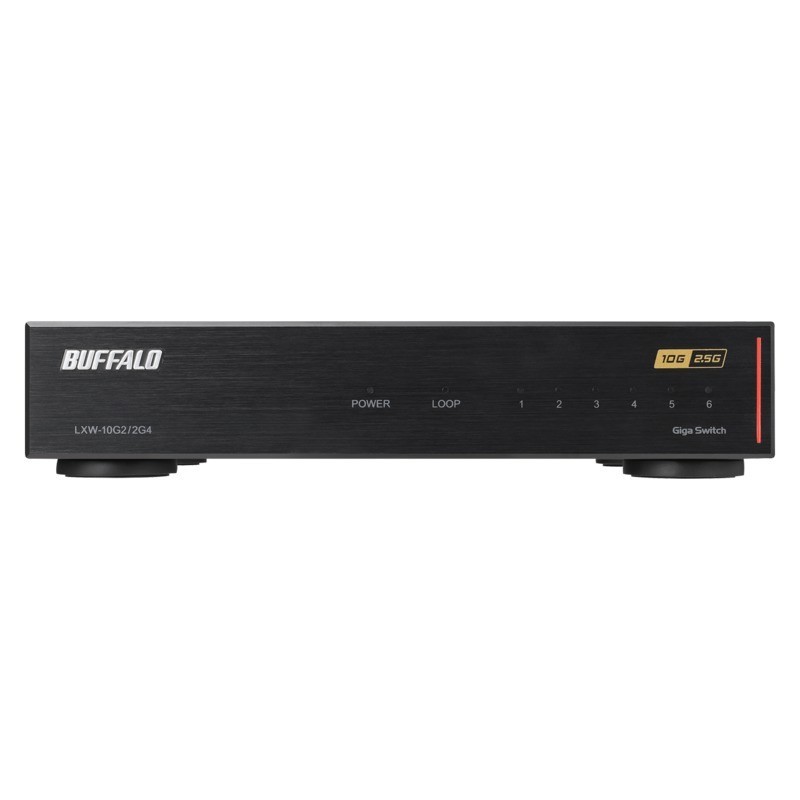

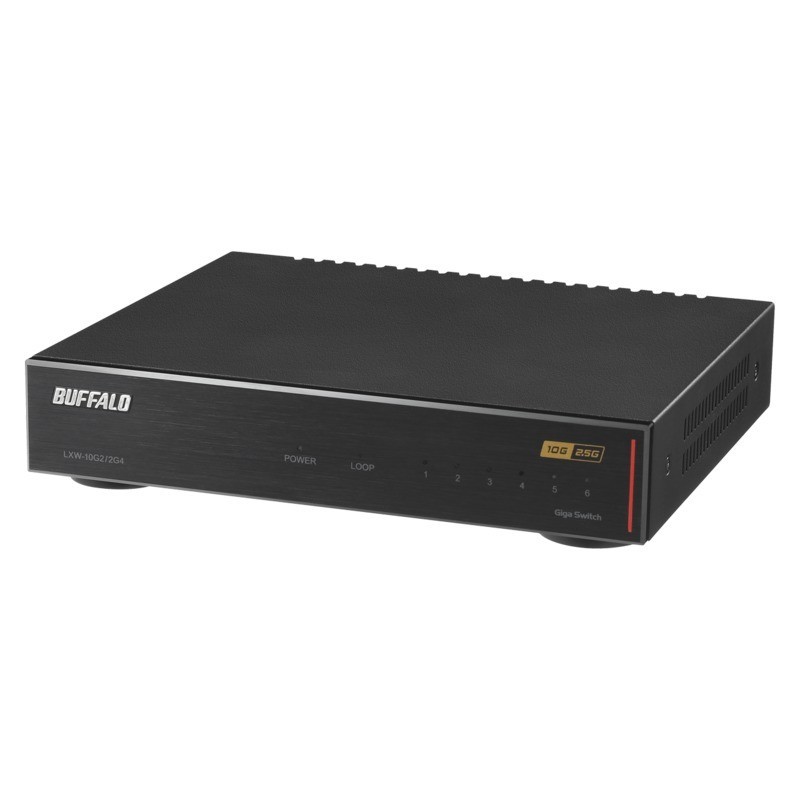

クラシカルな金属筐体にワンランク上の高級仕上げ

無骨なデザインになりがちの金属筐体に対し、厚さ5mmのアルミ正面パネルを採用。アルマイト加工にヘアライン処理を施し、卓上に置いても“魅せる”仕上がりになっています。

省電力機能（おまかせ節電）

未使用ポートへの電力供給をカットして消費電⼒を削減します。
また、LANケーブルの長さを自動判別し、使用電力を調整します。

LANケーブルの長さによる省電力機能は識別用コントロールコード1以降は非サポートです。識別方法はパッケージ貼付のS/Nシール、もしくは製品ラベルに印字されている英数字4桁コードの左から2桁目を確認してください。

10Gポート優先モード(QoS)搭載

10Gポートの通信を優先で処理します。(出荷時はオフ)

10Gbps(規格値)の性能を発揮するには、カテゴリー6A以上のLANケーブルが必要です。

2.5Gポートはカテゴリー5e LANケーブル利用可能

今まで配線していたカテゴリー5e LANケーブルを利用可能。LANケーブルの新たな購入や再設置が不要です。

ネットワークダウンを軽減する「ループ検知」機能

障害を発⽣させるループ構成を検知し、発⽣ポートをランプでお知らせ。障害解消に役⽴ちます。(出荷時はオン)

安定した設置ができる

大型ラバーフットによって置き場所を選ばず安定した設置が可能です。

仕様

対応情報	対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種	IEEE802.3an(10GBASE-T)、IEEE802.3bz (5GBASE-T/2.5GBASE-T)、IEEE802.3ab (1000BASE-T)、IEEE802.3u (100BASE-TX)対応機器 *ポート5,6のみ対応
準拠規格	IEEE802.3an(10GBASE-T)、IEEE802.3bz (5GBASE-T/2.5GBASE-T)、IEEE802.3ab (1000BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3x (Flow Control) *ポート5,6のみ対応
規格	VCCI Class B
伝送速度（規格値）	10Gbps(10GBASE-T)、5Gbps(5GBASE-T)、2.5Gbps (2.5GBASE-T)、1000Mbps (1000BASE-T)、100Mbps (100BASE-TX) *ポート5,6のみ対応
データ転送方式	ストア＆フォワード
サポート機能	Auto-Negotiation (100/1000/2.5G/5G/10G,Full-Duplex)機能、Auto-MDI/MDIX機能、 IEEE802.3x フローコントロール、不良パケットフィルタリング機能、 10Gポート優先モード、ループ検出機能、おまかせ節電、EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過、 Jumbo Frame 9,720Byte *ポート5,6のみ対応 ※半二重通信(Half-Duplex)には対応しておりません。
バッファー容量	1MB
伝送路符号化方式	DSQ128(10GBASE-T)、PAM16 (5GBASE-T/2.5GBASE-T)、8B1Q4/4D-PAM5(1000BASE-T)、4B5B/MLT-3 (100BASE-TX)
アドレステーブル	MACアドレスエントリー数 16,000（セルフラーニング）
ポート数	6ポート
適合ケーブル	カテゴリー5以上 LANケーブル(100BASE-TX) カテゴリー5e以上 LANケーブル(1000BASE-T/2.5GBASE-T/5GBASE-T) カテゴリー6A以上 LANケーブル(10GBASE-T)
伝送距離	最大100m
スイッチング・ファブリック	60Gbps
端子形状	RJ-45型 8極（シールドタイプ）
データ転送速度（スループット）	14,880,952pps(10GBASE-T)、7,440,476pps(5GBASE-T)、3,720,238pps(2.5GBASE-T)、1,488,095pps(1000BASE-T)、148,810pps(100BASE-TX)
電源電圧	100V 50/60Hz
消費電力	識別用コントロールコード0の場合：最大18.5W 識別用コントロールコード1以降の場合：最大15.2W ※識別方法はパッケージ貼付のS/Nシール、もしくは製品ラベルに印字されている英数字4桁コードの左から2桁目を確認してください。
省エネ法に基づく表記事項	エネルギー消費効率（W/Gbit/s）	区分なし：0.6 ※省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。 ※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
	最大実効伝送速度（Gbit/s）	30.0 ※省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
	測定時のポート速度とポート数	100Mbit/s:0 1000Mbit/s:0 2.5Gbit/s:4 5Gbit/s:0 10Gbit/s:2 ※省エネ法（エネルギーの使用の合理化に関する法律）に基づく表示事項です。
外形寸法（幅×高さ×奥行）	180×33×151mm ※本体のみ(突起部除く)
質量	識別用コントロールコード0の場合：約1060g 識別用コントロールコード1以降の場合：約1002g ※識別方法はパッケージ貼付のS/Nシール、もしくは製品ラベルに印字されている英数字4桁コードの左から2桁目を確認してください。
動作保証環境	温度0～40℃ 湿度10～85％
保証期間	1年間
RoHS基準値	準拠 ※RoHS基準値についてはこちらをご覧ください。
主な付属品	取扱説明書、保証書、ACアダプター、マグネット
