中継機能の設定方法（WNR-3000AX4）

公開日:

更新日:

ID: 124159117

Q

詳細

中継機能の設定方法

対象商品

WNR-3000AX4

A

Wi-Fiルーターと中継接続する方法には、EasyMeshを利用するかしないかで設定方法が異なります。

設定手順

EasyMeshを利用する場合（推奨）

設定手順は、2つ方法があります。
ご利用になる設定方法をクリックしてください。

有線接続

LANケーブルを接続して設定します。

1. 現在お使いのWi-Fiルーター、またはアクセスポイント（以下、コントローラ）がコントローラとして動作していること（※1）を確認します。

※1.

バッファロー製コントローラの場合では、MANUAL/AUTOスイッチが「AUTO」になっている、ROUTER/AP/WBスイッチが「ROUTER」または「AP」になっているなど。

2. 本体側面のAUTO/MANUALスイッチを「MANUAL」、ROUTER/AP/WBスイッチを「WB」に設定し、AC アダプターを接続し、電源をオンにします。（電源が自動で入ります）

3. 約2分後、本体側面のランプの点灯を確認します。

4. 本体側面のRESETボタンを、カチッと音がするまでクリップの先などで押し、POWERランプが点滅するまで（約3秒間）押し続けます。

初めて接続実施する場合や、一度でも接続に失敗した場合は必ず実施してください

5. 約2分後、本体側面のランプが以下の状態になっていることを確認します。

６. 商品のLAN端子とコントローラのLAN端子をLANケーブルで接続します。

７. 約5分後、本体側面のWIRELESSランプが緑色に点灯していればコントローラとの接続は完了です。

WIRELESSランプが橙色に高速点滅（0.1秒間隔）しているときは、正しく接続できていません。手順4からもう一度やり直してください。

接続完了後は、LANケーブルを外して使用することもできます。

LANケーブルを外して使用する方法

8. 商品からLANケーブルとACアダプターを取り外します。

9. コントローラと、パソコンやスマートフォン利用する場所の中間付近に商品を置き、AC アダプターを接続し、電源をオン にします。（電源が自動で入ります）

10. 約5分後、本体側面のWIRELESS ランプが緑色に点灯していれば、設置完了です。

WIRELESSランプが橙色と緑色に交互に点滅しているときは、商品をコントローラに近い場所に移動させてお試しください。

Wi-Fi（無線）接続

AOSS（WPS）ボタンを押して接続します。

1. 現在お使いのWi-Fiルーター、またはアクセスポイント（以下、コントローラ）がコントローラとして動作していること（※1）を確認します。

※1.

バッファロー製コントローラの場合では、MANUAL/AUTOスイッチが「AUTO」になっている、ROUTER/AP/WBスイッチが「ROUTER」、または「AP」になっているなど。

2. 本体側面のAUTO/MANUALスイッチを「MANUAL」、ROUTER/AP/WBスイッチを「WB」に設定し、AC アダプターを接続し、電源をオンにします。（電源が自動で入ります）

3. 約2分後、本体側面のランプの点灯を確認します。

4. 本体側面のRESETボタンを、カチッと音がするまでクリップの先などで押し、POWERランプが点滅するまで（約3秒間）押し続けます。

初めて接続実施する場合や、一度でも接続に失敗した場合は必ず実施してください

5. 約2分後、本体側面のランプが以下の状態になっていることを確認します。

6. 本体側面のAOSSボタンを、WIRELESSランプが緑色に2回ずつ連続点滅するまで（約2秒間）長押しします。

POWERランプとWPSランプがどちらも消灯した場合は、ランプを消灯させる機能が有効になっている状態です。
一度商品をコンセントから取り外し、手順2から実施してください。

7. コントローラとして動作しているWi-FiルーターのWPS（またはAOSS）ボタンを押して（※2）、WPS接続を開始します。

※2.

ボタンを押す間隔は、お使いのコントローラによって異なります。

バッファロー製コントローラの場合は、AOSSボタンをワイヤレスランプ（またはセキュリティランプ）が2回ずつ点滅するまで押し続けてください。

また、無線引越し機能が誤作動することがあるため、AOSSボタンを10秒以上連続で押さないでください。

8. 接続設定が完了するまで、約6分間待ちます。

9. 正常に接続できると、本体側面のWIRELESS ランプが緑色に点灯します。

WIRELESS ランプが緑色に高速で連続点滅（0.1秒間隔）している場合は、中継機とWi-Fiルーターを近づけ、手順1からやり直してください。

EasyMeshを利用しない場合

テキストで確認する

自動設定ではWi-FiルーターのSSID、Key（暗号化キー）がWi-Fi中継機に引き継がれるため、Wi-Fiルーターと中継機は同じSSID、Keyになります。確実に中継機経由で接続するには手動設定を行い、中継機に記載のあるSSID、Keyで接続して下さい。なお、手動設定ではWi-Fiルーターとの接続設定に使用した周波数帯のWi-FiルーターのSSID、Keyは中継機に引き継がれるため、接続設定に使用していない周波数帯のSSID、Keyが中継機に記載のものになります。

自動設定で上手くいかない場合は手動設定をお試しください。

中継機の設定方法はWPSボタンをおして接続する方法と、手動で接続する方法があります。
ご利用になる設定方法をクリックしてください。

WPSボタンで接続する

1. 現在お使いのWi-Fiルーター（以下、親機）に、お使いの機器（パソコンや携帯端末など）を接続してインターネットに接続できることを確認します。

2. 中継機として利用するWi-Fiルーター（以下、中継機）のAUTO/MANUALスイッチを「MANUAL」、ROUTER/AP/WBスイッチを「WB」にして、電源を入れます。

3. 約2分後、側面のランプが以下の状態になっていることを確認します。

ファームウェアのバージョンが古いと、ランプの状態が異なる場合があります。最新のファームウェアに更新してください。

4. 本体側面のRESETボタンを、カチッと音がするまでクリップの先などで押し、POWERランプが点滅するまで（約3秒間）押し続けます。

初めて接続実施する場合や、一度でも接続に失敗した場合は必ず実施してください

5. 本体側面のランプが以下の状態になっていることを確認します。

6. 中継機のAOSSボタンを、WIRELESSランプが2回ずつ緑色に点滅するまで（約2秒間）長押しします。

2回ずつ点滅したら、ボタンから手を離します。

7. 現在お使いのWi-FiルーターのAOSS/WPSボタンを押して（※1）、WPS接続を開始します。

※1.

ボタンを押す間隔は、お使いのWi-Fiルーターによって異なります。

バッファロー製Wi-Fiルーターの場合は、AOSSボタンをワイヤレスランプ（またはセキュリティランプ）が2回ずつ点滅するまで押し続けてください。
また、無線引越し機能が誤作動することがあるため、AOSSボタンを10秒以上連続で押さないでください。

8. 数分後、中継機のWIRELESSランプが緑色に点灯していることを確認します

中継機のWIRELESSランプが点滅している場合、2分程度待ってからもう一度ランプの状態を確認してください。
その後もWIRELESSランプの点滅が続いている場合は、手順6～7をもう一度行ってください。

9. お使いのパソコンや携帯端末を中継機に近づけ、インターネットに接続できることを確認してください。

手動で設定する

1. 現在お使いのWi-Fiルーター（以下、親機）に、お使いの機器（パソコンや携帯端末など）を接続してインターネットに接続できることを確認します

2. 中継機として利用するWi-Fiルーター（以下、中継機）のAUTO/MANUALスイッチを「MANUAL」、ROUTER/AP/WBスイッチを「WB」にして、電源を入れます。

3. 約2分後、本体側面のランプが以下の状態になっていることを確認します。

ファームウェアのバージョンが古いと、ランプの状態が異なる場合があります。最新のファームウェアに更新してください。

4. 本体側面のRESETボタンを、カチッと音がするまでクリップの先などで押し、POWERランプが点滅するまで（約3秒間）押し続けます。

初めて接続実施する場合や、一度でも接続に失敗した場合は必ず実施してください

5. 本体前面のランプが以下の状態になっていることを確認します。

6. 設定用パソコンのIPアドレスを192.168.11.xxx（※1）に固定します。

手順6と手順7の順番は逆でも構いません。

設定完了後にIPアドレスを元に戻せるように、変更前のIPアドレスはメモをとります。

※1.

例　192.168.11.135

7. 中継機と設定用パソコンをLANケーブルで接続します。

設定用のパソコンの無線機能が[有効]の場合、一旦 [無効] にしてからLANケーブルを接続します。

8．中継機の設定画面を表示します。

9. セットアップカードに記載されているユーザー名とパスワードを入力して、[ログイン]を選択します。

パスワードを変更した場合は、変更後のパスワードを入力してください。

10. 「詳細設定」－「無線設定」－「EasyMesh/中継機能(WB) 」を選択します

11. [手動設定をする]を選択します。

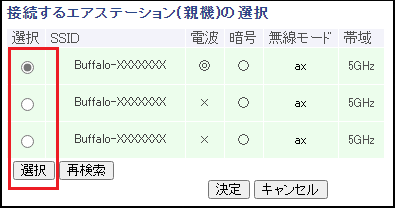

12. 接続先を選択し、［選択］をクリックします。

※　画像は一例です

13. 接続先の暗号化キーを入力し、［決定］をクリックします。

※　画像は一例です

14. 中継機のWIRELESSランプが緑色に点灯していることを確認します。

ランプが点滅している場合は、手順6から一度行ってください。

15. 手順6で固定した設定用パソコンのIPアドレスを変更前の状態に戻します。

16. 設定用パソコンを無線で接続させたい場合は、設定用パソコンと中継機を接続しているLANケーブルを取り外します。

17. 中継機を設置したい場所に移動させます。

以上

接続イメージ

EasyMeshを利用する場合（推奨）

条件

Wi-Fiルーター/中継機ともEasyMesh対応機器であること

特長

Wi-Fiルーターと有線でもWi-Fi（無線）でも接続可能

無線端末の接続切り替えがスムーズ

中継機（エージェント）は4台まで接続可能

EasyMeshを利用しない場合

条件

Wi-Fiルーターに対し1台のみ中継接続可能

特長

買い替え前のWi-Fiルーターを中継機として利用可
