発売時期:

LSW5-GT-NSシリーズ

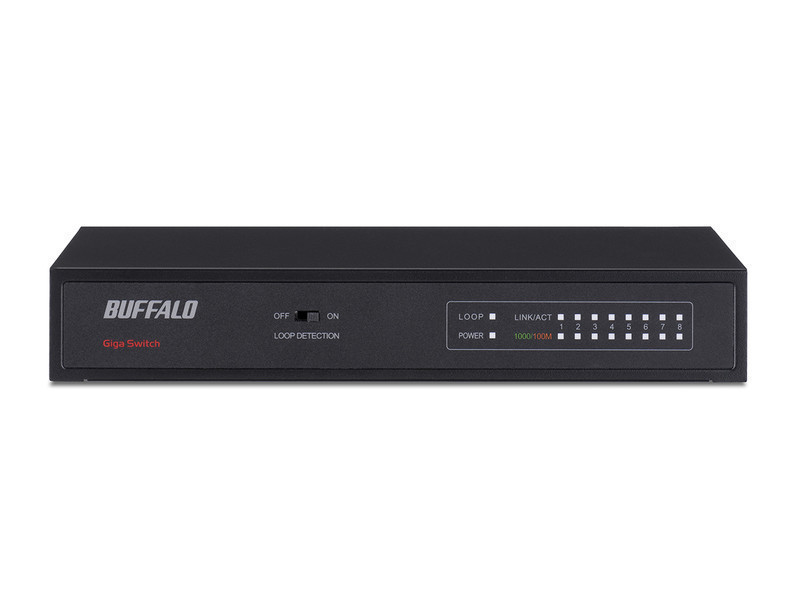

LSW5-GT-8NS/BK

電源内蔵
ループ検知
おまかせ節電
おまかせ節電NEXT
背面マグネット
壁掛け

JANコード: 4981254017241

カラー : ブラック

特長

スリム&コンパクトボディのGiga対応スイッチングハブ

リビングにもなじむスタイリッシュなデザイン

使用シーンを選ばないスタイリッシュなデザイン

本商品は、スタイリッシュなデザインのGiga対応のスイッチングハブです。スイッチングハブとは、通信を行う機器同士の情報を判別し自動的に適切な通信を行う機器で、ネットワーク対応のプリンター、パソコン、ゲーム機やテレビなどを接続しネットワークに参加させることができます。 本商品の設計にあたっては、スイッチングハブの使用シーンが従来のパソコン周辺のみならず、リビングや寝室など幅広いシーンへと拡大していることを鑑み、どこに置いてもインテリアを邪魔しないスタイリッシュなデザインを目指しました。

本商品は「ルーター機能」は、備えておりません。インターネット回線を複数の機器でお使いになりたい場合は、ルーター(有線ルーター、Wi-Fiルーターいずれでも使用可能)が必要です。

狭いスペースにも収まるコンパクトサイズ

狭いスペースにも収まるコンパクトサイズ

高さ30mm、幅185mmのスリムでコンパクトな筐体に仕上がったため、テレビボードなどの狭いスペースにもすっきりと収まり、お部屋の美観を損ないません。

使用シーンにあわせて選べる2色のカラーバリエーション

使用シーンにあわせて選べる2色のカラーバリエーション

ホワイト、ブラックの2色のボディカラーをラインナップ。設置するお部屋のインテリアやハブに接続するプリンターやゲーム機などのネットワーク対応機器の色に合わせてお選びいただけます。

さまざまな設置ニーズに対応

マグネットで金属壁へ取り付け可能

標準添付のマグネットで金属壁面への取り付けが簡単に行えます。スチールのデスクやラックへの取り付けにも最適です。

別途ネジ用意で非金属壁面へ取り付け可能
推奨ネジ寸法図(LSW3-TX-NS)

マグネットが使えない非金属壁面へは、壁面取り付け穴での取り付けが可能です

ACアダプター不要の電源内蔵タイプでコンセント周りがすっきり

コンセント周りがスッキリな電源内蔵タイプ

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

高い静音性を実現するファンレス筐体

ファンレス筐体

ファンレス設計で高い静音性を実現しました。オフィスなどでの使用においても音を気にすることなくご使用いただけます。また、可動部分をなくすことで信頼性も向上しています。

より放熱性に優れ信頼性の高い金属筐体

より放熱性に優れ信頼性の高い金属筐体

ハブはパソコンと同様に動作時にチップなどから放熱し、筐体内部の温度が上昇します。金属筐体のハブならその熱を効率良く逃がすことができるため、筐体内の温度上昇を抑えることができます。温度が上がりやすい環境下でのご利用に最適です。

おまかせ節電+アイドリングストップ機能

2つの自動節電機能で賢く省エネ

使用中のポートのみに電力供給する「おまかせ節電機能」

未使用ポートに給電しない「おまかせ節電機能」で最大74%※1節電

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断しPCの電源がOFFになっているポートや未使用のポートへの供給電力を制限することで、夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。また、接続されているLANケーブルの長さも自動で判別し、ケーブル長に応じた供給電力を自動で調整します。

※1. 本商品「LSW5-GT-8NS」の全ポート(8ポート)動作時と全ポート未使用時の消費電力を比較。

データ転送していないポートには電力供給を制限する「アイドリングストップ機能」
アイドリングストップ機能」で最大68%節電

データの流れていないときの消費電力をカットする「アイドリングストップ(IEEE802.3az EEE)」機能を搭載。本商品に接続されたパソコンなどの電源がON状態でも、通信を行わないときはMAC層のチップへの電源供給をアイドリング状態にすることで大幅に消費電力を抑えます。通常使用時においても大幅な節電を実現します。

※2. 本商品「LSW5-GT-8NS」の全ポート(8ポート)通信時と全ポート未通信時の消費電力を比較。接続された機器同士がIEEE802.3azに対応していることが必要です。

安定したネットワークの構築を実現

「ループ検知機能」でネットワーク障害を軽減する

障害の影響も大きかったネットワークループを迅速に発見し、ブザーとLEDでお知らせします

ネットワーク運用に大きな障害を及ぼす、ネットワークのループ構成を検知し、お知らせするループ検知機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ネットワーク障害の軽減を促します。

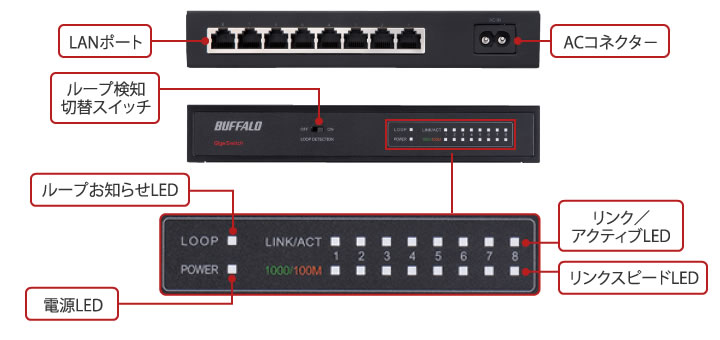

ループ発生をLEDの点滅でお知らせ

ループ発生時には、ループ発生したことをお知らせするために、ループ防止のLEDが「赤色」に点滅します。また、どのポートでループが発生したかが分かるよう、発生したポートのLEDが点滅。迅速なループ排除が可能です。

ループ検知機能をスイッチで切り替え

ループ検知機能のON/OFFは、前面パネルのLOOP検知スイッチで簡単に切り替えいただけます。

切り替えは、本体の電源をOFFにしてから行って下さい。設定は、本体の起動後に有効になります。

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

金属筐体 安定動作で設置しやすく家庭・小規模オフィス用Hubに最適

Giga対応のスイッチングハブ

Giga対応のスイッチングハブ

搭載している8ポート全てがGigabitイーサネット(1000BASE-T)に対応。GigaLAN端子搭載パソコンやネットワーク対応HDD(NAS)〈テラステーション/リンクステーション〉とのGiga接続が可能、高速ネットワーク環境をスマートに実現します。さらに、イーサネットの送信単位を大きくして、ネットワーク上の転送効率を向上させる“Jumbo Frame”に対応。Gigaの高速性能を引き出します。接続された機器で快適にインターネットを楽しめます。

その他の特長

高信頼のコンデンサー採用

長期使用で信頼性が求められるコンデンサーに高信頼の日本メーカー製電解コンデンサーを採用。ロングライフを実現します。

トラッキング現象を防止

近年多発するトラッキング現象による障害を防ぐ、トラッキング防止加工済電源コードを採用し、安全性向上に貢献します。

スイッチの各種基本性能に対応

IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/Active、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

妨害波を防止

VCCI Class B

妨害波防止に関する規格「VCCI ClassB」の認証を取得。周囲の電化商品に悪影響を与えにくい高シールド性を実現。さらに外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3ab (1000BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3 (10BASE-T)対応機器
準拠規格 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab (1000BASE-T)、IEEE802.3x (Flow Control)
伝送速度(規格値) 1000Mbps (1000BASE-T)、100Mbps (100BASE-TX)、10Mbps (10BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDIX機能、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、ループ検出機能、おまかせ節電機能[リンク・ケーブル長]、EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過、アイドリングストップ機能(IEEE802.3az Energy Efficient Ethernet)対応
バッファー容量 256KB
伝送路符号化方式 8B1Q4/4D-PAM5(1000BASE-T)、4B5B/MLT-3 (100BASE-TX)、Manchester-coding (10BASE-T)
アクセス方式 CSMA/CD
アドレステーブル 約8000
ポート数 8ポート
適合ケーブル カテゴリー3以上 2対または4対UTPケーブル(10BASE-T)
カテゴリー5以上 2対または4対UTPケーブル(100BASE-TX)
カテゴリー5e以上 4対UTPケーブル(1000BASE-T)
伝送距離 最大100m
スイッチング・ファブリック 16Gbps
端子形状 RJ-45型 8極
データ転送速度 (スループット) 1,488,095pps(1000BASE-T)、148,810pps(100BASE-TX)、14,881pps(10BASE-T)
電源電圧 100V 50/60Hz
消費電力 最大4.9W
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) D区分:0.5
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) 8
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトのときにおける最大の実効伝送速度です。
測定時のポート速度とポート数 100Mbit/s:0
1000Mbit/s:8
※省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。

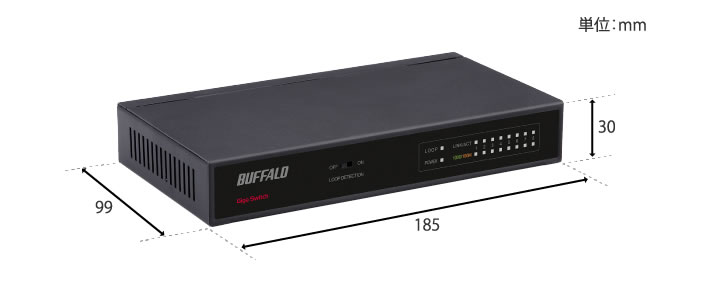

外形寸法(幅×高さ×奥行) 185×30×99mm
※本体のみ(突起部除く)
質量 約520g
動作保証環境 温度0~40℃
湿度10~85%
保証期間 1年間
規格 VCCI Class B
主な付属品 取扱説明書、電源ケーブル、マグネット、ゴム足、マグネット用ネジ
※保証書は取扱説明書に記載

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 8ポート

LSW5-GT-8NS/BK
4981254017241

ホワイト 8ポート

LSW5-GT-8NS/WH
4981254017234
