発売時期:

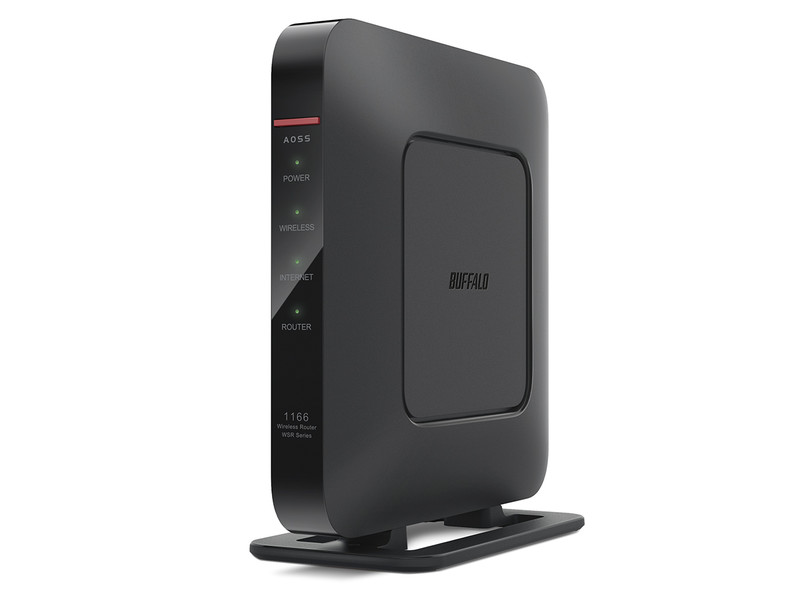

WSR-1166DHP2シリーズ

WSR-1166DHP2

JANコード: 4981254030592

カラー : ブラック

特長

高速無線LAN規格11ac、デュアルバンド対応

スマホやタブレットで高速・安定通信

Wi-Fiをさらに高速にする「11ac」対応

11acならWi-Fiでも高速通信

本商品は、高速無線LAN規格11acに対応しており、スマホやタブレットなど11ac対応機器の高速化を実現。11acは一度に送受信できるデータ量が多いため、複数のスマホや11ac対応機器を同時につないでもサクサク快適です。スマホやタブレットでの動画再生やダウンロードも、途切れることなくスムーズに楽しめます。

本商品につながるパソコンとスマホが11ac対応同士なら、データのバックアップや同期のスピード、動画転送も高速です。

従来規格11nにも対応しているので、11ac非対応のWi-Fi対応機器も快適につながります。

たくさんの機器と同時につないでも通信速度が落ちない

デュアルバンドで通信帯域が広い

本商品は5GHzと2.4GHzの2帯域同時利用が可能で通信帯域が広く、たくさんの機器を同時に使用しても十分な通信が確保でき安定して利用できます。Wi-Fiにつなぎたい機器をたくさんお持ちの方にも快適にご利用いただけます。

5GHzと2.4GHzの違い
「5Ghz」と「2.4GHz」の対応機器

Wi-Fiで使用する周波数は「5GHz」と「2.4GHz」の2種類があります。「5GHz」は電子レンジなどからの電波干渉に強く安定した通信が可能、「2.4GHz」は対応した機器が豊富といった特徴があります。

独自のアンテナ設計で安定したWi-Fi通信を実現

飛びに差が出るHighPower

本商品は、通信アンテナを最適なレイアウトで配置することにより、Wi-Fiの接続安定性を向上させ、さらに高性能パワーアンプ採用でWi-Fiの飛距離を延長。安定したWi-Fi通信を実現しました。

あなたのスマホを狙って高速Wi-Fiが届く

ビームフォーミング機能

従来の無線LAN機器では距離や障害物によって電波がロスしていたため、本来のスループットが出ていませんでした。本商品では子機側の位置や距離を判別し、電波を適切に届けることで、転送速度・安定性を向上させる「ビームフォーミング」に対応しています。

ビームフォーミングは子機側も対応している必要があります。

子機の位置を把握して、電波を調節し高いスループットを実現
ビームフォーミングとは

反射しながら飛び交う複数の電波を、お互いが強め合うように計算/調整し、電波を受信するスマートフォンなどの機器を狙って、最適な電波の束を形成する技術です。これにより、無線LAN親機(Wi-Fiルーター)から離れた場所や障害物が多い場所など、これまで電波が届きにくかった場所でも快適にWi-Fiインターネットが利用できます。

ビームフォーミング対応だからiPhone 6に最適

iPhone6、iPhone6 Plus、GALAXY S4でも、速度の向上が期待出来ます。特別な設定も不要で、無線LAN親機を本商品にするだけでスピードアップします。リビング、キッチン、寝室、トイレなど家の中でも持ち歩いて使うスマートフォンだからこそ、子機の位置を見分けて電波を届けるビームフォーミングが最適です。

ビームフォーミング対応機種

iPhone6、iPhone6 Plus、GALAXY S4

光インターネットに最適

大容量データを高速通信できる「Giga」に全ポート対応

Giga1000Mbps(規格値)INTERNETポート搭載 4台接続可能 全ポートGiga対応

本商品は、LAN端子(4ポート)、INTERNET端子(1ポート)がGigabitイーサネット(1000BASE-T)に対応しています。Giga対応のLAN端子搭載機器(パソコンやネットワーク対応HDD)と有線で接続した場合、1000Mbps(規格値)の高速通信ができるため、光インターネットをご利用の方に最適です。

「QRsetup」&「StationRadar」でスマホだけで快適設定

専用アプリケーション“QRsetup”を使って親機の設定もできる

AOSSQR接続イメージ(WHR-300)

まずはスマートフォン・タブレットに専用のアプリ“QRsetup”(無償)をダウンロード。無線LANに付属のQRコードを読み込むだけで、スマートフォン・タブレットとの接続・セキュリティー設定が可能。さらに、スマートフォン・タブレットだけで親機の初期設定を含む一通りのインターネット初期設定が完了できます。

QRsetup設定方法

パソコン不要、スマホでかんたん設定変更

本商品ならスマートフォンから手軽に設定変更が可能に

本商品は、スマホ・タブレットからアクセスして、ネットワーク設定を手軽に変更できます。Wi-Fiルーターの設定はもちろん、ゲストポートのON/OFFといった設定変更も可能で、日々の操作がかんたんに行えます。

スマホ・タブレットからかんたん設定できる項目

無線LAN設定(SSID, 暗号化キー、チャンネルなどの変更)

AOSS / WPS の実行(スタート)

ゲストポート(On/Off, SSID, 暗号化モード, 利用時間)

アプリでワンタッチ起動

StationRadar

スマートフォン用アプリ「StationRadar」を使えば、画面に表示された本商品の名前をタッチするだけで「Wi-Fiリモコン」を起動できます。
さらに、一度使用した無線LAN親機(Wi-Fiルーター)を記憶して、ワンタッチ接続・親機毎にラベル設定・親機の情報確認(モード確認,IPアドレス,MACアドレス,商品名,ファームウェアバージョンなど)がいつでも可能になります。

StationRadarで簡単Wi-Fi設定

PCでも直感的管理画面

無線LAN親機の細かな設定を行う際に使用する、管理画面が新しくなりました。見やすく、直感的に操作ができるため、ネットワークの知識がない方でも、環境にあわせた設定変更ができます。

来訪者のWi-Fi接続に最適なゲストポート機能

来訪者はゲストポートでのみ接続可能

来訪者の所有するパソコンやスマートフォンを本商品に無線接続してインターネット接続だけを許可する「ゲストポート」機能を搭載。既存の家庭内ネットワークへの接続は許可しないので安心して運用可能です。

他社製品からの中継にも使える

電波の死角をなくす中継機能

中継機能で届く、広がる

中継機能で通信距離の延長や死角エリアへの中継が可能

2台の無線LAN親機間の無線通信機能をサポート。通信距離の延長や、電波の届かない死角エリアへの中継を可能にします。

他社や従来の無線LAN親機からでも中継可能

他社や従来の無線LAN親機からでも中継可能

他社製の無線LAN親機や従来商品からの中継にもご利用いただけます。いままで使っていた無線LAN親機との接続の際、親機の設定は変更する必要はありません。以前と同様にお使いいただけます。

中継機能の設定は、PCで行なう必要があります。

中継可能な段数は1段(親‐子)、1台のみとなります。

中継機として利用時も、無線LAN子機との接続でマルチセキュリティーを使用できます。

中継機能を使用する場合、送信元の無線LAN親機がWPSもしくはAOSSに対応している必要があります。

中継機能を使用する場合、送信元の無線LAN親機が11n/aもしくは11acもしくは11n/g/bに対応している必要があります。

子機として使用可能。有線ポートに挿せば有線機器を無線化できる

有線ポートに挿せば無線LAN子機としても使用可能、有線機器を無線化できる

有線ポートに挿せば無線LAN子機としても使用可能となり、パソコンなど有線機器を無線化できます。LANケーブルをとり回したりする手間がありませんので快適にご利用いただけます。

中継機能プラスと中継機能の比較図
複数のAV機器をお持ちの方には「中継機能プラス(本商品非対応機能)」がおすすめ

本商品は、設定画面から動作モードを変更することで中継機としてもご利用可能です。お手持ちのルーターの電波の拡張や設定情報(SSID/Key)の引き継ぎなど基本的な「中継機能」をご利用いただけます。
本商品の「中継機能」では、中継機を経由しての録画番組のネットワーク再生を可能にする「DLNA(サーバー&クライアント)通信機能」や遠くにいてもネットワーク機器の電源をONにできる「WOL(Wake On LAN)機能」をご利用いただけません。これらの機能をご利用になりたい場合は、「中継機能プラス」に対応した商品がおすすめです。

本商品は、「中継機能プラス」には非対応です。

中継機モードの場合レコーダーやテレビなどのWOL対応機器を有線LAN接続する必要があります。

中継機能の設定方法を、動画でご覧頂けます。

中継機能の設定方法を、動画でご覧頂けます。以下のリンクをクリックしてください。

中継機能の設定方法(WSR-1166DHP2/1166DHP/600DHP)

縦置き、横置き、壁掛け対応、レイアウトフリーの筐体

多彩なレイアウトに対応、設置場所を選ばない

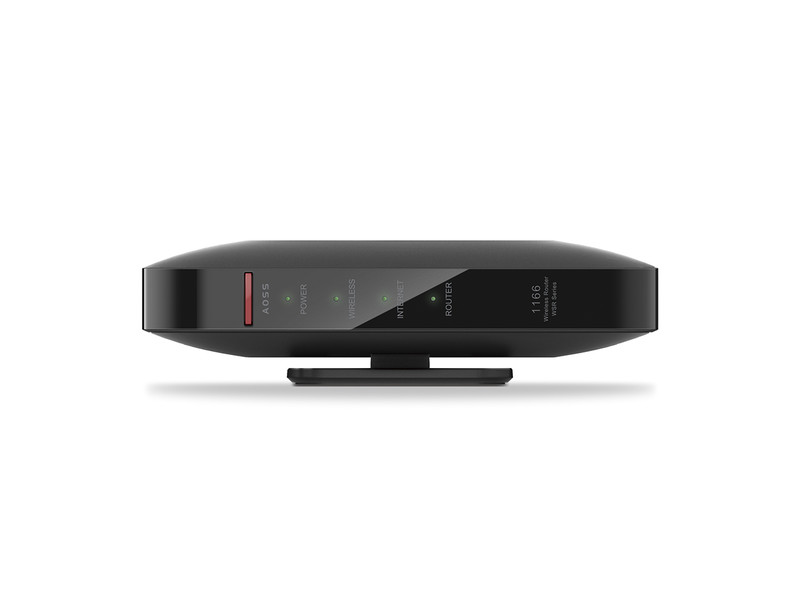

縦置き、横置き、壁掛けに対応、設置方法が選べるスタンド

縦置き、横置き、壁掛け

機能的なスタンドを利用することで[縦置き]、[横置き]、[壁掛け]のあらゆるシーンに合わせた設置方法に対応できます。細い隙間、AVラックの中、リビングの壁面など設置場所を限定せず、デジタル機器との接続を容易にすることで、ユーザーの用途が広がります。

壁掛け用ネジは別途用意が必要です。

どんな設置場所でも放熱穴を塞がない筐体設計で高パフォーマンスを維持

高性能を支える「放熱性能」

Wi-Fiルーター(無線LAN親機)では高いパフォーマンスを維持するために、内部の温度上昇を抑える放熱穴が必要です。
本商品は、天面と底面に放熱穴が来るように設計されているため、熱がこもり易い[横置き]や[壁掛け]への設置時でも放熱穴を塞がず、安心して使用することができます。

壁掛け用ネジは別途用意が必要です。

その他の特長

録画番組のネットワーク再生を可能にする「DLNA」の利用が可能

録画番組のネットワーク再生を可能にする「DLNA」の利用が可能

本商品はDLNA(Digital Living Network Alliance)に対応。DLNAはホームネットワークでつながったAV機器やパソコン、情報家電等を連携して利用するためのガイドラインです。本商品はDLNAに対応したレコーダーに録画されたテレビ番組を、同じネットワーク上のDLNA対応テレビやパソコンなどで再生することができます。世界で100社以上のメーカーが参加しており、DLNAガイドラインに対応した商品であれば、他のメーカーの商品とも連携が可能です。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度 0~40℃
湿度 10~85%
※結露なきこと
制限事項 ※無線LAN子機との組み合わせでのご利用は対応しておりません。 WLI2-CB-B11
WLI-CB-G54S
WLI-CB-G54HP
WLI-U2-KG54L
WLI-U2-KG54LT
WLI-U2-KAMG54
WLI-U2-AMG54HP
WLI-CB-G144N(Vista以降非対応)
WLI-PCI-G144N(Vista以降非対応)
無線LANインターフェース 伝送方式 直接拡散型スペクトラム拡散(DS-SS方式)、直交波周波数分割多重変調(OFDM方式)、単信(半二重)
周波数範囲(チャンネル) IEEE802.11a:5.2~5.7GHz( 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 100 / 104 / 108 / 112 / 116 / 120 / 124 / 128 / 132 / 136 / 140ch )
IEEE802.11g / IEEE802.11b:2.4GHz(1~13ch)
セキュリティー WPA2-PSK(AES)、WPA-PSK(AES)、WPA/WPA2 mixed PSK(AES)、WEP(128/64bit)、Any接続拒否、プライバシーセパレーター、MACアクセス制限(最大登録許可台数:64台)
アンテナ 5GHz帯 2本(2本送信・2本受信)、2.4GHz帯 2本(2本送信・2本受信)
準拠規格 IEEE802.11ac / IEEE802.11n / IEEE802.11a / IEEE802.11g / IEEE802.11b
データ転送速度(規格値) 最大866Mbps(IEEE802.11ac)、最大300Mbps(IEEE802.11n)、最大54Mbps(IEEE802.11a、IEEE802.11g)、最大11Mbps(IEEE802.11b)
有線LAN : INTERNET 規格 IEEE802.3ab(1000BASE-T)、IEEE802.3u(100BASE-TX)、IEEE802.3準拠(10BASE-T)
対応プロトコル TCP/IP
伝送路符号化方式 8B1Q4/PAM5(1000BASE-T)、4B5B/MLT-3(100BASE-TX)、マンチェスターコーディング(10BASE-T)
伝送速度 10M / 100M / 1000Mbps(オートセンス)
アクセス方式 CSMA/CD
WAN部IP取得方法 手動 / DHCP / PPPoE
セキュリティー ステートフルパケットインスペクション(SPI)、パケットフィルタリング、VPNマルチパススルー(PPTP)
端子数 1(AUTO-MDIX対応)
端子形状 RJ-45型8極
有線LAN : スイッチングHub 規格 IEEE802.3ab(1000BASE-T)、IEEE802.3u(100BASE-TX)、IEEE802.3準拠(10BASE-T)
対応プロトコル TCP/IP
伝送路符号化方式 8B1Q4/PAM5(1000BASE-T)、4B5B/MLT-3(100BASE-TX)、マンチェスターコーディング(10BASE-T)
アクセス方式 CSMA/CD
伝送速度 10M / 100M / 1000Mbps(オートセンス)
スイッチングデータ転送方式 ストア&フォワード
端子数 4(AUTO-MDIX対応)
端子形状 RJ-45型8極
電源 AC100V 50/60Hz
最大消費電力 17.2W

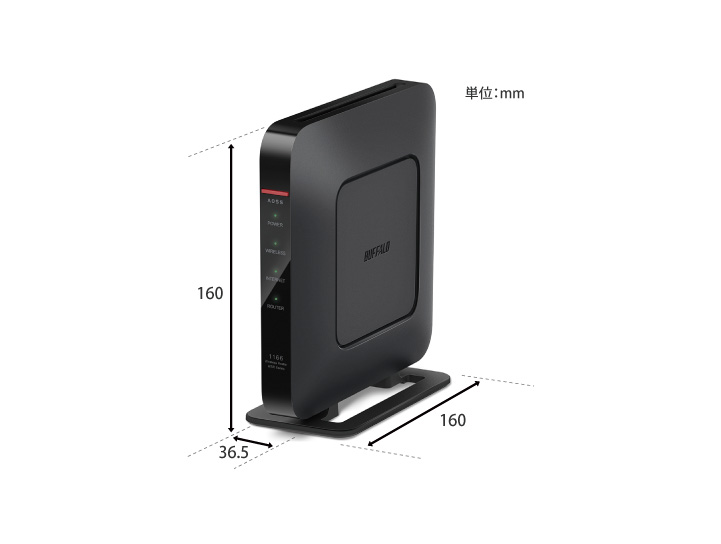

外形寸法(幅×高さ×奥行) 36.5×160×160mm
※本体のみ(突起部除く)
質量 約324g
保証期間 1年間
主な付属品 スタンド、LANケーブル(ストレート/カテゴリー5e:50cm)、ACアダプター、取扱説明書

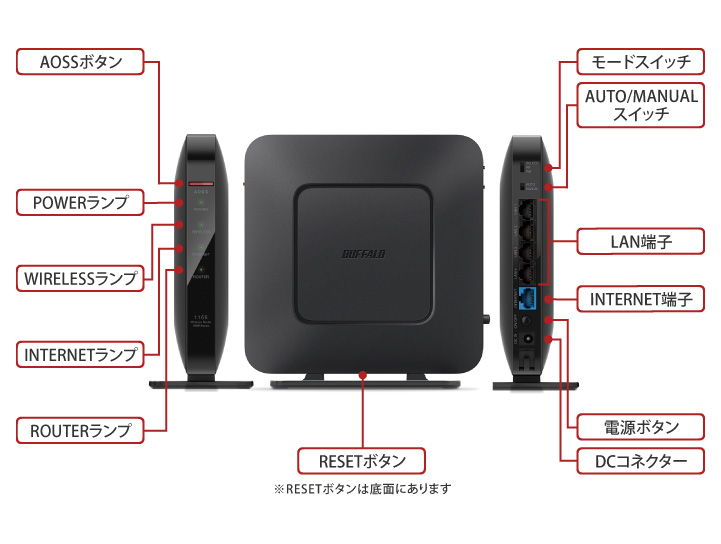

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック

WSR-1166DHP2
4981254030592

ホワイト

WSR-1166DHP2-WH
4981254033166

この商品には新しい後継モデルがあります

WSR-1166DHP3シリーズ

WSR-1166DHP3-BK

価格
JANコード 4981254040508
備考 ブラック
