発売時期:

特長

LAN環境の高速化に対応

Gigaネットワーク時代の光メディアコンバーター

本商品は、Gigaインターフェース搭載光メディアコンバーターです。UTP側1000BASE-T/100BASE-TX/10BASE-TX対応、光ファイバー側1000BASE-SX(BMC-GT-M550M2)/1000BASE-LX(BMC-GT-S10K2)/1000BASE-BX(BMC-GT-S10K/WA2、WB2)対応。UTP側、光ファイバー側ともに最大で1000Mbps(規格値)の高速通信が可能。Giga化が進む企業内のネットワークでの長距離通信を実現します。

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送を可能します。

ヘッダー14Byte+FCS4Byte含む。

UTP側が100Mbpsもしくは10Mbpsの場合は1,522Bytesまでとなります。

対応フレームサイズ

光ファイバー側 1000M
UTP側 1000M 16,383Bytes
100/10M 1,522Bytes

工場や研究所などでの使用に最適

ノイズに強く長距離通信を実現

光ファイバーは電磁波などのノイズの影響を受けにくいことから、工場や研究所などのノイズが多い場所でのLAN通信に最適です。
また光ファイバーは伝送損失が少なく、メタルケーブル(UTP)では規格上最大100mに制限される配線長を大幅に伸ばすことができます。

BMC-GT2シリーズ比較表

BMC-GT-M550M2 BMC-GT-S10K2 BMC-GT-S10K/WA2,WB2
インターフェース UTP側 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab (1000BASE-T)
光ファイバー側 IEEE802.3z
(1000BASE-SX)
IEEE802.3z
(1000BASE-LX)
IEEE802.3ah
(1000BASE-BX)
WDM対応
最大伝送距離(光ファイバー) 最大550m 最大10km
対応光ファイバー マルチモード(2芯) シングルモード(2芯) シングルモード(1芯)
端子形状 2芯LC端子 1芯LC端子

LFP(Link Fault Pass Through)機能に対応

トラブル時の素早いネットワーク回復をサポート

USBメモリー復旧機能

光ファイバーもしくはメタルリンクのトラブルによりリンクが切断された場合、もう一方のリンクを自動的に切断するLFP(Link Fault Pass Through)機能に対応。
STP(Spanning Tree Protocol)を用いた冗長ネットワーク構築時にすばやいネットワーク回復をサポートします。

LFP機能未対応の場合
経路(1)の光ファイバーに障害が発生してもUTP側のリンクはアップしたままの為、BPDU到達未確認によるMAX Age(例:20秒)までSTPによる経路切り替えが行われない。

LFP機能対応の場合
経路(1)の光ファイバーに障害が発生し、光端子がリンクダウンするとUTP側のリンクもダウン、即座にSTPによる経路切り替えが行われる。

高い品質基準をクリア

商品のライフタイムを伸ばす高信頼・安全設計

最長5年保証

最長5年保証 標準保証3年+登録ユーザー限定保証2年

本商品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にWeb上から5年保証登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。

ご登録の流れ

5年保証を受けるには、事前にお客様による登録が必要です。必ず本商品購入後30日以内に、登録を行ってください。
当社からの「登録完了通知メール」の送信をもって、5年保証登録完了とさせていただきます。

動作保証温度50度

本商品は、筐体設計の見直しを行い、従来商品では動作環境の限界温度が45度のところ、50度まで動作を可能にしました。教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

妨害波を防止

電波漏洩防止に関する規格「VCCI Class A」の認証を取得。周囲の電化商品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

トラッキング現象を防止

近年多発するトラッキング現象による障害を防ぐ、トラッキング防止加工済ACケーブルを採用し、安全性向上に貢献します。

その他の特長

光メディアコンバーターの各種基本機能に対応

UTP端子 IEEE802.3ab(1000BASE-T) / IEEE802.3u(100BASE-TX) / IEEE802.3(10BASE-T)規格準拠

光端子 IEEE802.3z(1000BASE-SX/1000BASE-LX) / IEEE802.3ah(1000BASE-BX)規格準拠

UTP端子は10M/100M/1000M Full-Duplex/Half-Duplex Auto-Negotiation機能搭載(DIPスイッチによる手動設定も可能)

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

エラーフレームフィルタリング機能搭載

信頼性の高いデータ転送を実現するストア&フォワード転送方式採用

802.1Qタグフレーム透過対応

802.1Qタグフレーム(1,522Bytes)透過対応し、光配線の有効活用が図れます。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

ACケーブルの抜けによるトラブルを防ぐ

ACアダプターの抜けを防止するACケーブル抜け防止バンドを添付しています。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

UTP端子のみとなります。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度0~50℃、湿度10~85%(結露なきこと)
対応機器 UTP側 10BASE-T/100BASE-TX/1000BASE-T対応機器
Fiber側 BMC-GT-M550M2:BMC-GT-M550M2
BMC-GT-S10K2:BMC-GT-S10K2
BMC-GT-S10K/WA2:BMC-GT-S10K/WB2
BMC-GT-S10K/WB2:BMC-GT-S10K/WA2
※BMC-GT-S10K/WA2とBMC-GT-S10K/WB2は必ず対向で使用してください。BMC-GT-S10K/WA2同士もしくはBMC-GT-S10K/WB2同士では通信できません。
インターフェース UTP側 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、 IEEE802.3ab (1000BASE-T)
Fiber側 BMC-GT-M550M2:IEEE802.3z (1000BASE-SX)
BMC-GT-S10K2:IEEE802.3z (1000BASE-LX)
BMC-GT-S10K/WA2:IEEE802.3ah (1000BASE-BX)
BMC-GT-S10K/WB2:IEEE802.3ah (1000BASE-BX)
伝送速度 UTP側 10Mbps/100Mbps/1000Mbps
Fiber側 1000Mbps
サポート機能 LFP(Link Fault Through)機能、BPDU/EAPOLフレーム透過
AutoNegotiation(UTP側)、AutoMDI/MDI-X(UTP側)、DIPスイッチによるSpeed/Duplex手動設定(UTP側)
JumboFrame対応(UTP及びFiber側1000Mの場合:16,383Bytes、UTP側100M/10Mの場合:1,522Bytes
伝送路符号化方式 UTP側 マンチェスターコーディング (10BASE-T)、4B5B/MLT-3 (100BASE-TX)、8B1Q4/4D-PAM5(1000BASE-T)
Fiber側 BMC-GT-M550M2:8B10B/NRZ
BMC-GT-S10K2:8B10B/NRZ
BMC-GT-S10K/WA2:8B10B/GE
BMC-GT-S10K/WB2:8B10B/GE
アクセス方式 CSMA/CD
適合ケーブル UTP側 1000BASE-T:カテゴリー5e以上UTP/STP、100BASE-TX:カテゴリ5以上UTP/STPケーブル、10BASE-T:カテゴリ3以上UTP/STPケーブル
Fiber側 BMC-GT-M550M2:50/125μmGI型マルチモード光ファイバーケーブル
BMC-GT-S10K2:9/125μmシングルモード光ファイバーケーブル
BMC-GT-S10K/WA2:9/125μmシングルモード光ファイバーケーブル
BMC-GT-S10K/WB2:9/125μmシングルモード光ファイバーケーブル
伝送距離 UTP側 1000BASE-T/100BASE-TX/10BASE-T:最大100m
Fiber側 BMC-GT-M550M2:1000BASE-SX 最大550m
BMC-GT-S10K2:1000BASE-LX 最大10km
BMC-GT-S10K/WA2:1000BASE-BX 最大10km
BMC-GT-S10K/WB2:1000BASE-BX 最大10km
端子形状 UTP側 RJ-45型8極端子
Fiber側 BMC-GT-M550M2:2芯LC端子
BMC-GT-S10K2:2芯LC端子
BMC-GT-S10K/WA2:1芯LC端子
BMC-GT-S10K/WB2:1芯LC端子
レイテンシー 1.3us(1000BASE-T)
データ転送速度(スループット) 単位 : パケット/sec 1,488,095pps(1000BASE-T/SX/LX/BX)、148,810(100BASE-TX)、14,881pps(10BASE-T)
バッファーメモリー 64KBytes
光波長 BMC-GT-M550M2:850nm (Tx/Rx)
BMC-GT-S10K2:1,310nm (Tx/Rx)
BMC-GT-S10K/WA2:1,310nm (Tx) / 1,490nm (Rx)
BMC-GT-S10K/WB2:1,490nm (Tx) / 1,310nm (Rx)
光出力パワー BMC-GT-M550M2:-9dBm (最小) ~ -3dBm (最大)
BMC-GT-S10K2:-9dBm (最小) ~ -3dBm (最大)
BMC-GT-S10K/WA2:-9dBm (最小) ~ -3dBm (最大)
BMC-GT-S10K/WB2:-9dBm (最小) ~ -3dBm (最大)
受光感度 BMC-GT-M550M2:-18dBm (最小)
BMC-GT-S10K2:-21dBm (最小)
BMC-GT-S10K/WA2:-21dBm (最小)
BMC-GT-S10K/WB2:-21dBm (最小)
許容損失 BMC-GT-M550M2:3.5dB/km
BMC-GT-S10K2:0.4dB/km
BMC-GT-S10K/WA2:0.4dB/km
BMC-GT-S10K/WB2:0.4dB/km
端子数 UTP側 1000BASE-T/100BASE-TX/10BASE-T:1個
Fiber側 BMC-GT-M550M2:1000BASE-SX 1個
BMC-GT-S10K2:1000BASE-LX 1個
BMC-GT-S10K/WA2:1000BASE-BX 1個
BMC-GT-S10K/WB2:1000BASE-BX 1個
電源 AC100V 50/60Hz
電源電圧 5V DC(ACアダプター使用)
最大消費電力 2.5W
最大消費電流 30mA
最大発熱量 9.0kJ/h
外形寸法(幅×高さ×奥行) 71×27×95mm
質量 230g(本体のみ)
保証期間 5年間(標準保証3年間、Web上の5年保証登録により2年延長)
保守パック 対応(グループB)
最長保証年数:5年間
対応商品:BMC-GT-S10K/WA2用BMC-GT-S10K/WB2用BMC-GT-S10K2用BMC-GT-M550M2用
規格 VCCI Class A
主な付属品 ACアダプター(ACコード含む)、ゴム足1式(4個)、電源ケーブル抜け防止バンド、シリアルナンバーシール(2枚1組)、マニュアル(保証書付)

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

シングルモード, 1芯(Aタイプ)

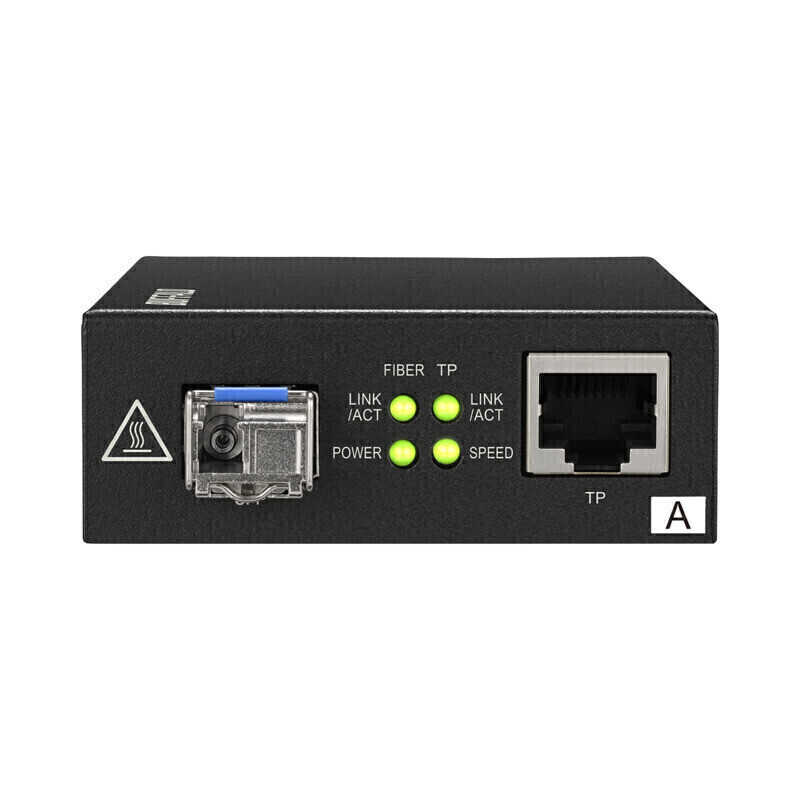

BMC-GT-S10K/WA2
4981254061060

シングルモード, 1芯(Bタイプ)

BMC-GT-S10K/WB2
4981254061077

シングルモード, 2芯

BMC-GT-S10K2
4981254061053

マルチモード, 2芯

BMC-GT-M550M2
4981254061046
