発売時期:

BS-GU21Pシリーズ

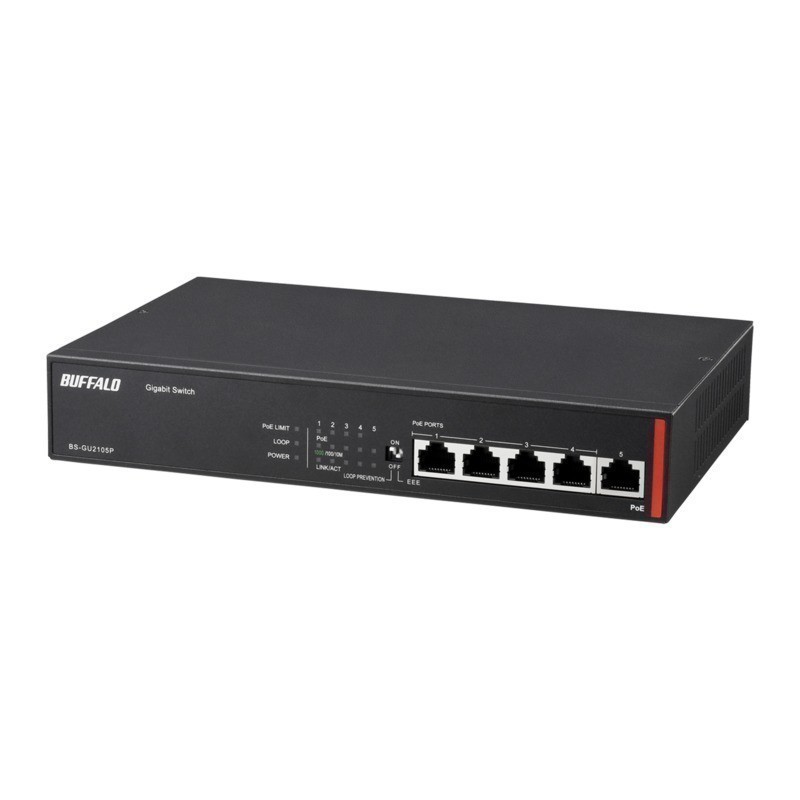

BS-GU2105P

IPルーティング
SNMP対応
スパニングツリー対応
Web設定
VLAN
QoS対応
ループ検知・防止
動作保証温度50℃
19インチラック対応※
収納ボックス対応

JANコード: 4981254051443

カラー : ブラック

BS-GU2108P、BS-GU2105Pを19インチラックに取り付ける場合は、別途19インチラックマウントキット「BIJ-RMK-1U」が必要です。

特長

LANケーブルで電源供給を行うPoEに対応

IEEE802.11nや11ac無線LANの性能を最大限に生かし、設置費用の大幅な削減を可能とするPoE給電Gigaスイッチです。IEEE 802.3af規格※(PoE)に対応し、ネットワークカメラや無線アクセスポイントの複数台接続にも給電可能です。
本商品は無線LANの有線インターフェースに1000Mbpsの帯域幅を提供することでIEEE 802.11ac無線LAN(IEEE 802.11n 2x2モデルの場合:理論値866Mbps)においても十分なバックボーンを提供可能です。

給電方式はオルタナティブAとなります。

ビジネス利用で求められる、品質・機能を搭載した長期保証モデル

安定したネットワーク可動を実現、高信頼設計

本商品は、安定したネットワーク可動を実現するため、当社独自の品質基準による高信頼部品の選定など高品質を追求し、長寿命設計に取り組んでいます。

電波漏洩を防止

電波漏洩防止に関する規格「VCCI ClassA」に適合。周囲の電化製品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

法人様向け専用サポート窓口

法人様向け専用サポート窓口を用意しておりますので、万が一のトラブルの場合もメール・電話にてサポートさせていただきます。

動作保証温度50度

50℃環境下での動作OK

本商品は、回路設計、筐体設計の最適化を行い、50度まで動作を可能にしました。
教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

最長5年保証

最長5年保証

本商品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にWeb上から5年保証登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。

安定したネットワークの構築を実現

「ループ防止」機能でネットワークダウンを未然に防ぐ

ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。

ループ発生時には、ループ発生したことをお知らせするために、LOOPランプが「赤色」に点滅します。また、どのポートでループが発生したかが分かるよう、発生したポートのLEDが点滅。迅速なループ排除が可能です。

ループ防止機能のON/OFFは、前面パネルのループ防止スイッチで簡単に切り替えいただけます。

ループ防止の切り替え方法
ループ防止スイッチを切り替えて、電源ケーブルをコンセントから抜いて差し直します。

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

アイドリングストップモードでデータが流れていないときの電力も削減

自動で省エネ。進化した「おまかせ節電NEXT」

自動電力調節機能「おまかせ節電NEXT」により、パソコンの電源がOFFになっているポートや未使用のポートへの電力供給の制限や、接続されているLANケーブルの長さを自動判断して自動的に電力を調節する賢い節電を実現しました。夜間に多くのパソコンがシャットダウンされるオフィスで電力の大幅な節電を実現します。また、「おまかせ節電NEXT」でアイドリングストップモード(IEEE802.3az EEE)にも対応し、データが流れていない時の電力も自動的に削減。業務中のオフィスでの大幅な節電も実現します。※

EEE ON/OFF 切り替え方法
ON/OFFは前面パネルのEEEスイッチを切り替えいただけます。設定の変更にはコンセントから抜いて差し直します。

LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。

盗難から守るセキュリティースロットを搭載

本体背面に盗難防止用セキュリティースロットを搭載。セキュリティーグッズとの組み合わせで、盗難防止に役立ちますので、店舗や会社での使用にもおすすめです。

BS-GU2108P、BS-GU2105Pのみ。

添付の取付金具やオプションが充実

電源ケーブルの抜けによるとトラブルを防ぐ

電源ケーブルが本商品から抜けるのを防ぐため、付属の電源ケーブル抜け防止バンドを使って固定できます。

19インチラックマウント対応

19インチラックへの設置を可能にする取付金具を添付※。

BS-GU2116Pのみ。
BS-GU2108P、BS-GU2105Pの場合は、付属のBIJ-RMK-1U用ネジと別売りの19インチラックマウントキット「BIJ-RMK-1U」を使用して設置してください。

オプションでマグネット取り付け可能

オプションのマグネットキットでさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り 付け金具で非金属壁面へマグネット取り付けが可能です。

『収納ボックス※』に対応

本商品には壁面取付用のネジ穴がついており、収納ボックス内の板へ取付が可能です。

収納ボックス

※収納ボックス対応条件: 製品および、使用に必要な装置(ACアダプター等)が1,520×920×128mmの収納ボックスに設置できる事。


設置には別途製品に応じたネジをご用意ください。

製品周辺温度が製品仕様温度内で収まる様に設置をしてください。

ACアダプター不要の電源内蔵タイプ

かさばるAC アダプターの必要ない内蔵電源を採用。煩雑になりがちなコンセント周りが非常にスッキリする上、コンセントの専有を妨げます。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

ネットワーク関連商品

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3.af、IEEE802.3x、対応機器
対応PoE受電機器 動作確認済受電機器はこちらをご確認ください。
19インチラックマウント BS-GSL2016P:19インチラック取り付け金具(EIA仕様)を付属
BS-GU2108P、BS-GU2105P:19インチラックマウントキット「BIJ-RMK-1U」で取付可能
対応オプション(別売) 19インチラックマウントキット 「BIJ-RMK-1U」 ※1
マグネットキット 「BS-MGK-A
マグネット取付金具 「LSW-KG5P
※1:BS-GU2105P、BS-GU2108Pのみ対応
準拠規格 IEEE802.3:10BASE-T、IEEE802.3u:100BASE-TX、IEEE802.3ab:1000BASE-T、 IEEE802.3x:Flow Control、IEEE802.3af:PoE
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDIX 機能、JumboFrame(9,216Bytes)対応、
全ポートノンブロッキング転送、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、
ループ防止機能、おまかせ節電機能[リンク・ケーブル長]※、 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過、PoE機能
※BS-GU2106Pのおまかせ節電機能は、[リンク]のみ対応。
バッファー容量 BS-GU2116P:512KBytes
BS-GU2108P:192KBytes
BS-GU2105P:128KBytes
伝送路符号化方式 マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)、8B1Q4/4D-PAM5(1000Base-T)
アクセス方式 CSMA/CD
アドレステーブル BS-GU2116P:8,190件
BS-GU2108P:4,000件
BS-GU2105P:2,000件
※セルフラーニング方式
ポート数 BS-GU2116P:10/100/1000M 16ポート(うちPoE対応ポート12)
BS-GU2108P:10/100/1000M 8ポート(うちPoE対応ポート8)
BS-GU2105P:10/100/1000M 5ポート(うちPoE対応ポート4)
(全ポートAuto-MDIX機能搭載)
適合ケーブル 10BASE-T:UTP/STPカテゴリー3以上
100BASE-TX:UTP/STPカテゴリー5以上
1000BASE-T:UTP/STPカテゴリー5e以上
PoE:UTP/STPカテゴリー5以上
伝送距離 最大100m
スイッチング・ファブリック BS-GU2116P:16Gbps
BS-GU2108P:16Gbps
BS-GU2105P:10Gbps
端子形状 RJ-45型8極コネクター
レイテンシー BS-GU2116P:1000M 64bytes時4.6μsec(S&F)
BS-GU2108P:1000M 64bytes時3.9μsec(S&F)
BS-GU2105P:1000M 64bytes時3.8μsec(S&F)
データ転送速度 (スループット) 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s(1000BASE-T)
PoE規格 IEEE802.3af(PoE)
PoE給電機能 各ポート:最大15.4W
最大供給電力
BS-GU2116P:120W
BS-GU2108P:50W
BS-GU2105P:50W
PoE給電方式 Alternative A
電源電圧 100V 50/60Hz
消費電力 BS-GU2116P:最大139W
BS-GU2108P:最大61W
BS-GU2105P:最大58W
消費電流 BS-GU2116P:最大1440mA
BS-GU2108P:最大1200mA
BS-GU2105P:最大1200mA
発熱量 BS-GU2116P:500.4kJ/h
BS-GU2108P:219.6kJ/h
BS-GU2105P:208.8kJ/h
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) BS-GU2116P:D区分 0.8
BS-GU2108P:D区分 0.6
BS-GU2105P:D区分 0.7
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) BS-GU2116P:16.0
BS-GU2108P:8.0
BS-GU2105P:5.0
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-GU2116P:100Mbit/s:0、1Gbit/s:16
BS-GU2108P:100Mbit/s:0、1Gbit/s:8
BS-GU2105P:100Mbit/s:0、1Gbit/s:5
PoE最大供給電力(W) BS-GU2116P:120.0W
BS-GU2108P:50.0W
BS-GU2105P:50.0W
外形寸法(幅×高さ×奥行) BS-GU2116P:330×43×231mm
BS-GU2108P:225×39×143mm
BS-GU2105P:225×39×143mm
質量 BS-GU2116P:2600g
BS-GU2108P:1000g
BS-GU2105P:920g
※本体のみ
動作保証環境 温度:0~50℃ 湿度:10~85%
保証期間 5年間(標準保証3年間、Web上の5年保証登録により2年延長)
保守パック 対応(グループB)
最長保証年数:7年間
対応商品:BS-GU2116P用BS-GU2108P用BS-GU2105P用
RoHS基準値 準拠
※RoHS基準値についてはこちらをご覧ください。
規格 BS-GU2116P:VCCI Class A
BS-GU2108P:VCCI Class A、CE
BS-GU2105P:VCCI Class A、CE
主な付属品 BS-GU2116P
電源ケーブル、電源ケーブル抜け防止バンド、3ピン-2ピン変換コネクター(アース線付)、ゴム足4個、19インチラック取り付け金具(EIA仕様) 2個、19インチラック取り付け金具固定用ネジ 8個、ラック固定用ネジ 4個、シリアルナンバーシール2枚、取扱説明書、保証書

BS-GU2108P、BS-GU2105P
電源ケーブル、電源ケーブル抜け防止バンド、19インチラックマウントキット(BIJ-RMK-1U)取り付け用ネジ4本、3ピン-2ピン変換コネクター(アース線付)、ゴム足4個、シリアルナンバーシール2枚、取扱説明書、保証書

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 16ポート

BS-GU2116P
4981254056653

ブラック 8ポート

BS-GU2108P
4981254051450

ブラック 5ポート

BS-GU2105P
4981254051443
