発売時期:

BS-GUL20PTシリーズ

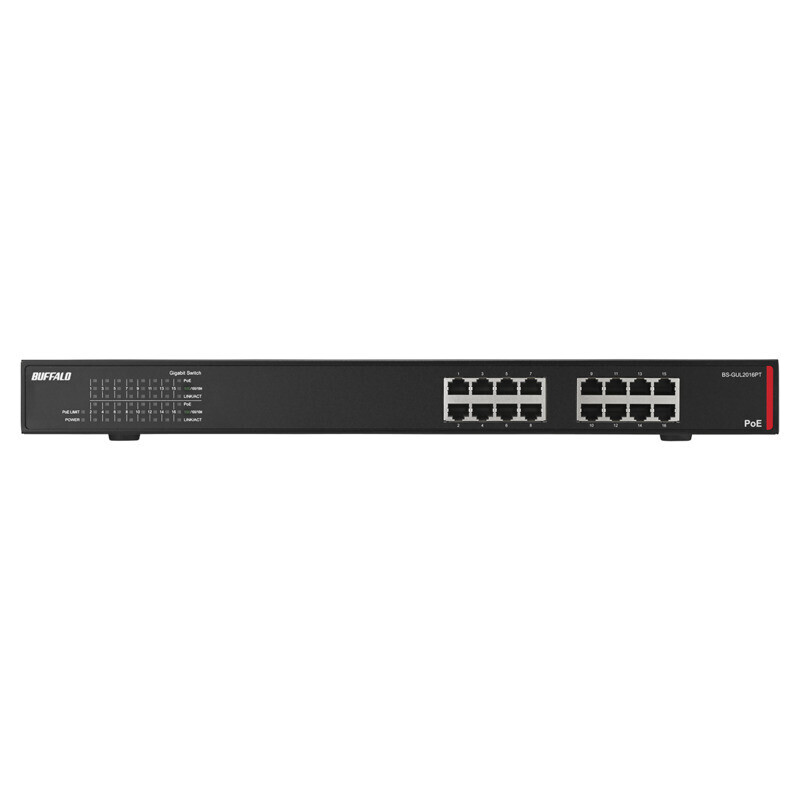

BS-GUL2016PT

IPルーティング
SNMP対応
スパニングツリー対応
Web設定
VLAN
QoS対応
ループ検知・防止
動作保証温度50℃
19インチラック対応
収納ボックス対応

JANコード: 4981254062500

カラー : ブラック

特長

IEEE802.3at(PoE+)対応の安価なPoEスイッチ

管理機能非搭載でシンプルに利用できる

IEEE 802.3at規格(PoE+)に対応したPoEスイッチです。装置全体で、BS-GUL2008PTは最大123W、BS-GUL2016PTは最大183Wの給電が可能です。大容量の給電能力により、高出力給電が必要な無線アクセスポイントや、ネットワークカメラの複数台接続にも対応できます。

給電方式はオルタナティブAとなります。

電力の供給状況が一目でわかるPoE Limit LED搭載

最大供給電力量に近くなるとLEDが点灯、点滅します。現場にいながらPoE給電できる機器の台数の上限が一目でわかり、PoE機器の接続作業が容易になります。

安心して商品をお使い頂くために

高信頼設計と法人様専用のサポート窓口

ファンレス筐体採用により高い静音性を実現

本商品は、ファンレス筐体採用により、高い静音性を実現しています。ホテルの廊下や会議室など、動作音が気になる場所への設置も安心です。

ACアダプター不要の電源内蔵タイプ

かさばるAC アダプターの必要ない内蔵電源を採用。煩雑になりがちなコンセント周りが非常にスッキリする上、コンセントの専有を妨げます。

安定したネットワーク可動を実現、高信頼設計

本商品は、安定したネットワーク可動を実現するため、当社独自の品質基準による高信頼部品の選定など高品質を追求し、長寿命設計に取り組んでいます。

動作保証温度50度

50℃環境下での動作OK

本商品は、回路設計、筐体設計の最適化を行い、50度まで動作を可能にしました。
教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

電波漏洩を防止

電波漏洩防止に関する規格「VCCI ClassA」に適合。周囲の電化製品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

最長5年保証

最長5年保証

本商品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にWeb上から5年保証登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。

5年保証を受けるには、事前にお客様による登録が必要です。必ず本商品購入後30日以内に、登録を行ってください。
当社からの「登録完了通知メール」の送信をもって、5年保証登録完了とさせていただきます。

法人様向け専用サポート窓口

法人様向け専用サポート窓口を用意しておりますので、万が一のトラブルの場合もメール・電話にてサポートさせていただきます。

添付の取付金具やオプションが充実

19インチラックマウント対応

19インチラックへの設置を可能にする取付金具を添付。

オプションでマグネット取り付け可能

オプションのマグネットキットでさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り 付け金具で非金属壁面へマグネット取り付けが可能です。

電源ケーブルの抜けによるトラブルを防ぐ

電源ケーブルが本商品から抜けるのを防ぐため、付属の電源ケーブル抜け防止バンドを使って固定できます。

盗難から守るセキュリティースロットを搭載

本体側面に盗難防止用セキュリティースロットを搭載。セキュリティーグッズとの組み合わせで、盗難防止に役立ちますので、店舗や会社での使用にもおすすめです。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3.af、IEEE802.3at 対応機器
対応PoE受電機器 動作確認済受電機器はこちらをご確認ください。
19インチラックマウント 19インチラック取り付け金具を付属
対応オプション(別売) マグネットキット 「BS-MGK-A
マグネット取付金具 「LSW-KG5P
準拠規格 IEEE802.3:10BASE-T、IEEE802.3u:100BASE-TX、IEEE802.3ab:1000BASE-T、IEEE802.3af:PoE、IEEE802.3at:PoE+
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDIX 機能、JumboFrame(9,216Bytes)対応、
全ポートノンブロッキング転送、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、
EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過、PoE機能、PoE Limit LED
バッファー容量 BS-GUL2016PT : 4.1Mbit
BS-GUL2008PT : 2Mbit
伝送路符号化方式 マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)、8B1Q4/4D-PAM5(1000Base-T)
アクセス方式 CSMA/CD
アドレステーブル BS-GUL2016PT : 8K
BS-GUL2008PT : 4K
※セルフラーニング方式
ポート数 BS-GUL2016PT : 16ポート
BS-GUL2008PT : 8ポート
適合ケーブル 10BASE-T:UTP/STPカテゴリー3以上
100BASE-TX:UTP/STPカテゴリー5以上
1000BASE-T:UTP/STPカテゴリー5e以上
PoE:UTP/STPカテゴリー5以上
PoE+:UTP/STPカテゴリー5e以上
伝送距離 最大100m
スイッチング・ファブリック BS-GUL2016PT : 32Gbps
BS-GUL2008PT : 16Gbps
端子形状 RJ-45型8極コネクター
レイテンシー BS-GUL2016PT:1000M 64bytes時 4.0μsec(S&F)
BS-GUL2008PT:1000M 64bytes時 2.9μsec(S&F)
データ転送速度 (スループット) 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s(1000BASE-T)
PoE規格 IEEE802.3af(PoE)、IEEE802.3at(PoE+)
PoE給電機能 各ポート:最大30W
最大供給電力
BS-GUL2016PT:183W
BS-GUL2008PT:123W
PoE給電方式 Alternative A
電源電圧 100V 50/60Hz
消費電力 BS-GUL2016PT : 最大217W
BS-GUL2008PT : 最大144W
消費電流 BS-GUL2016PT : 最大2.11A
BS-GUL2008PT : 最大1.43A
発熱量 BS-GUL2016PT : 781.2 kJ/h
BS-GUL2008PT : 518.4 kJ/h
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) BS-GUL2016PT:D区分 0.7
BS-GUL2008PT:D区分 0.8
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) BS-GUL2016PT:16
BS-GUL2008PT:8
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-GUL2016PT:100Mbit/s:0、1Gbit/s:16
BS-GUL2008PT:100Mbit/s:0、1Gbit/s:8
PoE最大供給電力(W) BS-GUL2016PT : 183W
BS-GUL2008PT : 123W
外形寸法(幅×高さ×奥行) BS-GUL2016PT : 440×44×280mm
BS-GUL2008PT : 330×44×220mm
質量 BS-GUL2016PT : 3.7kg
BS-GUL2008PT : 2.4kg
※本体のみ
動作保証環境 温度:0~50℃ 湿度:10~85%
保証期間 5年間(標準保証3年間、Web上の5年保証登録により2年延長)
保守パック 対応(グループB)
最長保証年数:7年間
対応商品:BS-GUL2016PT用BS-GUL2008PT用
規格 VCCI Class A
主な付属品 取扱説明書、保証書、電源ケーブル、3ピン-2ピン変換コネクター、19インチラック取り付け金具 2個、19インチラック取り付け金具固定用ネジ 8個、ラック固定用ネジ 4個、ゴム足 4個、シリアルナンバーシール2枚

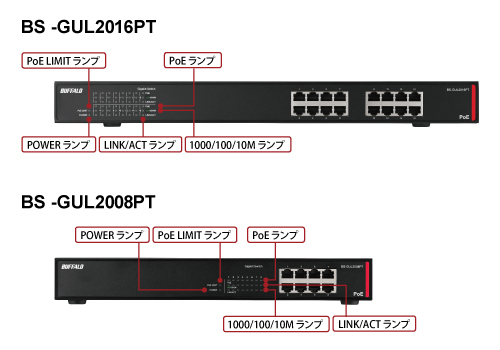

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 16ポート

BS-GUL2016PT
4981254062500

ブラック 8ポート

BS-GUL2008PT
4981254062494
