発売時期:

BS-G21Mシリーズ

BS-G2124M

JANコード: 4981254646199

カラー : ブラック

特長

全ポートGiga対応・VLAN・QoS機能などに対応

企業内使用に最適なインテリジェントスイッチ

本商品は、全ポートGigaインターフェース搭載のSNMP対応のインテリジェントスイッチです。柔軟なネットワーク構築を可能にするVLANやQoSなどの機能に対応していますので、Giga化が進む企業内のスイッチとして最適です。管理者向けにWeb設定のみならずコンソール設定(RJ-45端子)やTelnetでの設定も可能。24ポート、16ポート、8ポートをラインナップ。

Gigaでのリンク確立をLEDでお知らせ

接続先の機器とのリンクが確立すると、LEDが光ってお知らせします。Gigaでのリンク確立時は「緑色」、100Mbpsでのリンク確立時は「橙色」に LEDが点灯します。各ポートの接続状況がひと目で確認できます。

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送※を可能します。

「BS-G2124M」 Jumbo Frame:9,216バイト

「BS-G2116M」 Jumbo Frame:9,216バイト

「BS-G2108M」 Jumbo Frame:9,216バイト

通信経路全ての機器が JumboFrame対応であることが必要です。

様々なVLAN機能に対応

VLANとはスイッチの内部で複数のネットワークに分割する機能です。ネットワークの利用法やセキュリティ・レベルの違いなどに応じてネットワークの特定の部分にのみ特定の運用ポリシーを適用する、といった場合に有効活用できます。
本商品はポートベースVLAN/タグVLAN/マルチプルVLANなど、様々なVLAN機能に対応。ネットワークのセキュリティーとフレキシビリティーの併用を実現します。

通信の優先制御を行う多彩なQoS(Quality of Service)機能搭載

ネットワーク上に様々なアプリケーションが混在する近年の企業内ネットワークにおいては重要な通信を差別化する多彩なQoS機能が必要になります。本商品はIEEE802.1pに基づくQoSに4レベルにて対応するとともにDSCP/IP Precedenceにも対応。多種多様なニーズにお応えします。

安定したネットワークの構築を実現

「ループ防止」機能でネットワークダウンを未然に防ぐ

障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます

ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。

ループ発生時には、ループ発生したことをお知らせするために、DIAG LEDが「赤色」に点滅し、さらにブザーが鳴ります。これにより迅速なループ排除が可能です。

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

迅速なネットワーク復旧をサポート

USBメモリー復旧機能で交換時の再設定が不要に

USBメモリー復旧機能

普段の設定で忘れがちな設定ファイルのバックアップも本商品なら自動で簡単。本商品搭載のUSBポートに付属のUSBメモリーを接続するだけで自動で設定をバックアップできます。万が一機器に障害が発生して交換する場合でもUSBメモリーを交換後の機器に挿すだけで障害直前の設定で簡単起動、迅速なネットワーク復旧をサポートします。
また、USBメモリーへのバックアップは設定変更時に毎回別名でファイルが作られますので、復旧時にはWeb設定画面から任意のバージョンの設定ファイルを選択することが可能。バージョンアップや設定変更後のトラブルに簡単対処できます。

同じ型番の商品同士の復旧のみサポートします。

付属のUSBメモリー以外での動作は保障いたしません。

アイドリングストップモードでデータが流れていないときの電力も削減

自動で省エネ。進化した「おまかせ節電NEXT」

おまかせ節電NEXTでコスト削減

自動電力調節機能「おまかせ節電NEXT」により、パソコンの電源がOFFになっているポートや未使用のポートへの電力供給の制限や、接続されているLANケーブルの長さを自動判断して自動的に電力を調節する賢い節電を実現しました。夜間に多くのパソコンがシャットダウンされるオフィスで電力の大幅な節電を実現します。また、「おまかせ節電NEXT」でアイドリングストップモード(IEEE802.3az EEE)にも対応し、データが流れていない時の電力も自動的に削減。業務中のオフィスでの大幅な節電も実現します。※

LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。

従来機種よりも消費電力を削減

新設計ハードウェアにより従来機種よりも大幅に消費電力を削減。省エネに貢献します。

消費電力比較(公称値)

従来機種 新機種 削減率
24ポート BS-G2024MR 43W BS-G2124M 21.0W 51%
16ポート BS-G2016MR 32W BS-G2116M 14.7W 54%
8ポート BS-G2008MR 10.5W BS-G2108M 9.6W 8.5%

アイドリングストップモードでさらに節電

従来の「リンク状態」および「ケーブル長」による電力調整に加え、データの流れていないときの消費電力をカットするのがアイドリングストップモードです。例えば従来機種に比べ、アイドリングストップモードを搭載した機種は最大約45%の節電が可能となります。

本数値は当社調べによるトラフィック履歴をモデルケースとした理論値であり、実際の消費電力を示すものではありません。

全ポート接続時と全ポート未使用時の電力比較(実測値)

24ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約62%の節電を実現。

※1. 本商品「BS-G2124M」の、全ポート(24ポート)動作時と全ポート未使用時の消費電力を比較。
※2. WakeOnLAN(WOL)機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

測定環境

電力計

YOKOGAWA製 WT210

負荷機

IXIA製LSM1000MV16

測定方法

負荷機からスイッチングハブへデータを転送し、転送し始めてから1分経過後の電力を計測。(2011年6月 当社調べ)

16ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約57%の節電を実現。

※1. 本商品「BS-G2116M」の、全ポート(16ポート)動作時と全ポート未使用時の消費電力を比較。
※2. WakeOnLAN(WOL)機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

測定環境

電力計

YOKOGAWA製 WT210

負荷機

IXIA製LSM1000MV16

測定方法

負荷機からスイッチングハブへデータを転送し、転送し始めてから1分経過後の電力を計測。(2011年6月 当社調べ)

8ポートすべてのポートが使用されている場合と比べて、全ポートが未使用の待機時では最大約49%の節電を実現。

※1. 本商品「BS-G2108M」の、全ポート(8ポート)動作時と全ポート未使用時の消費電力を比較。
※2. WakeOnLAN(WOL)機能を使用したパソコンではWOL機能をOFFにすることで節電機能が動作可能です。

測定環境

電力計

YOKOGAWA製 WT210

負荷機

IXIA製LSM1000MV16

測定方法

負荷機からスイッチングハブへデータを転送し、転送し始めてから1分経過後の電力を計測。(2011年6月 当社調べ)

省エネ法基準をクリア

本商品は、2009年7月よりスイッチも追加された「エネルギー仕様の合理化に関する法律」(省エネ法)の基準をクリアしています。

より静かに、より小さく

ファンレス・コンパクト筐体で幅広い設置環境に対応

高い静音性を実現するファンレス筺体

ファンレス設計により耳障りなノイズを省きました。音の発生に対して繊細なオフィスのデスクサイドへの導入にも最適です。また、可動部分をなくすことで信頼性も向上しています。

様々な設置ニーズに対応できる便利設計

19インチラックや壁面への設置を可能にする取付金具を添付。様々な設置ニーズに対応できます。

BS-G2124M、BS-G2116Mのみ付属。

BS-G2108Mはオプション「BIJ-RMK-1U」で19インチラック設置に対応。

付属金具で19インチラックへの収納可能

本商品添付のラック取付金具で、19インチラックへの取り付けが容易に行えます。

本体と付属金具をつなぐネジのみ添付。ラックへの取付ネジ(化粧ビス)は添付しておりません。

付属金具で壁面への取り付け可能

付属の取付金具で非金属壁面への取り付けも可能です。

ネジは添付しておりません。上記推奨ネジ寸法を参考の上、別途ご用意下さい。

オプション(別売)でマグネット取り付け可能

オプションのマグネットキットでさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り 付け金具で非金属壁面へマグネット取り付けが可能です。(BS-G2124Mは非対応)

その他の特長

直感的に設定できる、日本語Web設定インタフェース搭載

日本語Web設定インタフェース

多くのパソコンに標準でインストールされているWebブラウザーを用いて設定が行える為、専用ケーブルや特別なアプリケーションは必要ありません。日本語表示対応ですので直感的な設定が可能です。

ネットワーク機器の統合管理を実現する集中管理ソフトウェア対応

ネットワーク集中管理ソフトウエアBN-ADTに対応し、同じポリシーに属する複数スイッチの一括設定や当社の無線アクセスポイントやNASなどの他のネットワーク機器と統合して運用・管理をすることができます。
また、業界標準プロトコルであるSNMP v1/v2cにも対応しており、現在使用中のSNMPマネージャーソフトウェアを用いた機器管理にも対応します。

スイッチの各種基本機能に対応

IEEE802.3ab(1000BASE-T) / IEEE802.3u(100BASE-TX) / IEEE802.3(10BASE-T)規格準拠

全ポート1000M/10M/100M Full-Duplex/Half-Duplex機能搭載

全ポート10M/100M/1000M Auto-Negotiation機能搭載

IEEE802.3x、フローコントロール (全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/Active、1000M /100M/10M、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するスト ア&フォワード転送方式採用

コンソールからの設定に対応

管理者向けにRJ-45端子での接続によるコンソール設定に対応。別売りのコンソールケーブル(BS-CON)を使用することでコマンドラインで設定可能です。

動作評価済Radius(認証)サーバー&サプリカント

■動作評価済Radius(認証)サーバー&サプリカント

※1. MACベース802.1X認証には「EAPOL Start機能」を有するサプリカントが必要です。Windows XP/2000の持つOS標準サプリカントは、MACベース802.1X認証にはご利用いただけません。
※上記の動作評価情報はあくまで参考情報であり、動作を保証するものではありません。
※Radius(認証)サーバに関するご質問は、各メーカーにお問合せください。

スパニングツリー機能搭載

ネットワーク経路をあえて重複(ループ状)させて重複したネットワーク経路を制御することで冗長化をさせてネットワークの信頼性の向上させるスパニングツリー機能を搭載。

ACケーブルの抜けによるトラブルを防ぐ

筐体に付属のフックがケーブル抜けを防止します。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

コンセント周りがすっきり

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

安心の3年保証

安定したネットワーク稼動のために、ネットワーク機器の信頼性は最も重視されるポイント。当社独自の企業向け品質基準による高信頼部品の選定など品質の追求によって長寿命設計に取り組んでいます。また高い信頼性への取り組みの成果として3年保証を実現しております。

電場漏洩を防止

電波漏洩防止に関する規格「VCCI ClassA」「FCC ClassA」の認証を取得。周囲の電化商品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度0~45℃、湿度 10~85%(結露なきこと)
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器
19インチラックマウント 対応(取付金具添付)
※BS-G2108Mはオプション「BIJ-RMK-1U」にて対応。
対応オプション(別売) マグネットキット「BS-MGK-A」※
※BS-G2124Mは非対応。
マグネット取付金具「LSW-KG5P」※
※BS-G2124Mは非対応。
コンソールケーブル「BS-CON」
準拠規格 IEEE802.3 10Base-T/IEEE802.3u 100Base-TX/IEEE802.3ab 1000Base-T
IEEE802.3x Flow Control
IEEE802.1D Spanning Tree Protocol
IEEE802.1w Rapid Spanning Tree Protocol
IEEE802.1p Class of Service、Priority Protocol
IEEE802.1Q VLAN tagging
IEEE802.3ad Link Aggregation
IEEE802.1X Port Based Access Control
インターフェース IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab (1000BASE-T)
伝送速度 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式 ストア&フォワード
管理機能 SNMP v1/v2cサポート
MIBⅡ、Bridge MIB、Etherlike MIB、P-bridge MIB、Q-bridge MIB、Interface MIB、RMON MIB、RADIUS MIB
RMON(Group1,2,3,9)サポート(including Statistics,History,Alarm and Event)
日本語WEB、TELNET(CLI)、Console(CLI)による設定
TFTPによるファームウェアアップグレード機能、TFTPによる設定の保存/復元(Console/Telnet)
HTTPによるファームウェアアップグレード機能、HTTPによる設定の保存/復元(Web)
Syslog/Syslog転送サポート
SNTPサポート
WL-ADT対応 (検索、IP変更、設定ファイルの保存、設定ファイルの復元、ファームウェア書き換え、KeepAlive)
BN-ADT対応 (検索、IP変更、設定ファイルの保存、設定ファイルの復元、ファームウェア書き換え、KeepAlive、統計情報の取得)
セキュリティー機能 ユーザー名、パスワード
ポートベース・MACアドレスベース※のIEEE802.1X認証対応(EAP-MD5/TLS/MS-PEAP)
MACアドレスフィルター
マネージメントVLAN
IPフィルター機能(指定されたIPからのみ設定I/Fアクセス可能)
サポート機能 JumboFrame9,216Byte(ヘッダー14Byte+FCS4Byte含む)サポート
スパニングツリー(IEEE802.1D/1w)サポート
ポートベースVLAN/マルチプルVLAN/タグVLAN(IEEE802.1Q)
ブロードキャスト/マルチキャストストームコントロール
QoS(ポートベース/IEEE802.1p/DSCP/IP Precedence 4レベル)
トランキング(固定及びLACP、1~8ポート単位、最大4グループまで)
ポートミラーリング
HOLブロッキング防止機能
ループ防止機能
IGMP Snooping v1/v2
IEEE802.1X認証におけるSecondaryRADIUSサーバサポート
BPDU/EAPOLの透過/破棄選択機能
DHCPクライアント
SNTPクライアント
クライアントマネージャ3対応
日本語Web設定インターフェース
バッファー容量 BS-G2124M:512kbytes
BS-G2116M:512kbytes
BS-G2108M:512kbytes
アクセス方式 CSMA/CD
データ転送速度 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s(1000BASE-T)
アドレステーブル BS-G2124M:8,192件
BS-G2116M:8,192件
BS-G2108M:8,192件
ポート数 BS-G2124M:10/100/1000M 24ポート(全ポートAuto-MDIX機能搭載)
BS-G2116M:10/100/1000M 16ポート(全ポートAuto-MDIX機能搭載)
BS-G2108M:10/100/1000M 8ポート(全ポートAuto-MDIX機能搭載)
適合ケーブル 10BASE-T:UTPカテゴリー3以上、100BASE-TX:UTPカテゴリー5以上、1000BASE-T:UTPカテゴリー5e以上
伝送距離 最大100m
端子形状 RJ-45型8極端子
メインメモリー BS-G2124M:64Mbytes
BS-G2116M:64Mbytes
BS-G2108M:64Mbytes
SNMP 対応
VLAN機能 VLAN対応 (VLANグループ数:256、VLAN ID:1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応
レイテンシー BS-G2124M:4.7μsec(ストア&フォワード)
BS-G2116M:4.5μsec(ストア&フォワード)
BS-G2108M:4.5μsec(ストア&フォワード)
※1000M 64byte時
フラッシュメモリー BS-G2124M:8MBytes
BS-G2116M:8MBytes
BS-G2108M:8MBytes
コンソール端子 RJ-45
※BS-CONは別売りです。BS-CONとPCの接続にはRS-232C D-Sub 9ピンオス変換ケーブルをご利用ください。
PoE最大供給電力(W) BS-G2124M -
BS-G2116M -
BS-G2108M -
電源電圧 100V 50/60Hz
消費電力 BS-G2124M:最大21.0W
BS-G2116M:最大14.7W
BS-G2108M:最大9.6W
消費電流 BS-G2124M:最大0.5A
BS-G2116M:最大0.3A
BS-G2108M:最大0.2A
発熱量 BS-G2124M:最大75.6kJ/h
BS-G2116M:最大52.9kJ/h
BS-G2108M:最大34.6kJ/h
エネルギー消費効率(W/Gbit/s) BS-G2124M B区分:0.7
※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
BS-G2116M B区分:0.8
※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
BS-G2108M B区分:0.9
※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) BS-G2124M 24
※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
BS-G2116M 16
※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
BS-G2108M 8
※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-G2124M 100Mbit/s:0
1Gbit/s:24
BS-G2116M 100Mbit/s:0
1Gbit/s:16
BS-G2108M 100Mbit/s:0
1Gbit/s:8

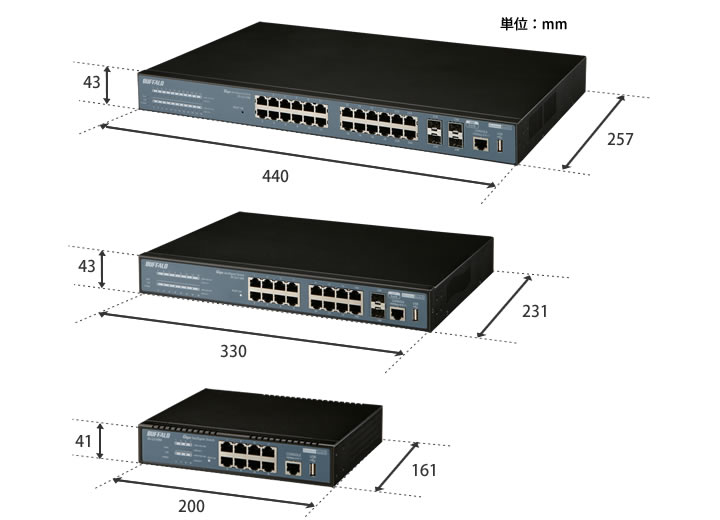

外形寸法 BS-G2124M:W440×D257×H43mm
BS-G2116M:W330×D231×H43mm
BS-G2108M:W200×D161×H41mm
質量 BS-G2124M:3.5kg
BS-G2116M:2.6kg
BS-G2108M:1.3kg
保証期間 3年間
保守パック 対応(グループA)
最長保証年数:5年間
対応商品:BS-G2124M用BS-G2116M用BS-G2108M用
規格 VCCI Class A、FCC Class A
主な付属品 L-Type ACケーブル(3P、100V用)、3P-2P変換コネクター(アース線付き)、ゴム足、マニュアル(保証書/PLマニュアル付き)、19インチラック取付金具※1、19インチラック取付金具用ネジ※2、S/Nシール、USBメモリー、電源ケーブル抜け防止バンド
※1:BS-G2108Mには壁取付金具が付属しております。
※2:BS-G2108Mには壁取付金具用ネジが付属しております。

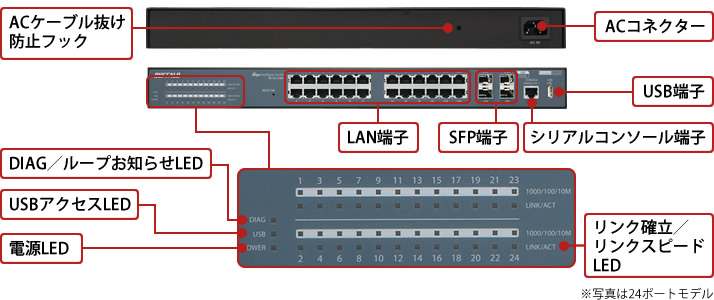

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 24ポート

BS-G2124M
4981254646199

ブラック 16ポート

BS-G2116M
4981254646182

ブラック 8ポート

BS-G2108M
4981254646175
