発売時期:

BS-GSL20シリーズ

BS-GSL2016

IPルーティング
SNMP対応
スパニングツリー対応
Web設定
VLAN
QoS対応
ループ検知・防止
動作保証温度50℃
19インチラック対応※
収納ボックス対応

JANコード: 4981254048092

カラー : ブラック

BS-GSL2008、BS-GSL2005は別途19インチラックマウントキット「BIJ-RMK-1U」が必要。

特長

スマートLiteスイッチの特長

VLAN・QoS機能に対応

アパート・マンション・ホテルなどで必要とされるVLAN やQoS 機能を搭載。複数ネットワークの構築や、音声や動画など遅延の影響を受けやすい通信を優先させることが可能で、スマートスイッチと比較して低コストでの導入が可能です。

スマートスイッチ
BS-GS20シリーズ
スマートLiteスイッチ
BS-GSL20シリーズ
アンマネージスイッチ
BS-GU20シリーズ
レイヤー2 スイッチング
VLAN -
QoS -
Web 設定
-
ネットワーク管理ソフト(WLS-ADT) に対応 -
IEEE 802.1X 対応 - -
SNMP 対応 - -
スパニングツリー対応
- -
IP フィルター(ACL) - -

複数のネットワークを構築できるVLAN機能に対応

VLAN とはスイッチの内部で複数のネットワークに分割する機能です。アパート・マンション、宿泊施設などで、従業員の業務用ネットワークと宿泊者などの利用者用ネットワークを分けるといった場合に有効活用できます。
本商品はポートベースVLAN/ タグVLAN/ マルチプルVLAN など、様々なVLAN 機能に対応。
ネットワークのセキュリティーとフレキシビリティーの併用を実現します。

直感的な操作が可能、Web設定画面に対応

本商品は、Web設定画面からCLIの知識や特別なアプリケーションなしで設定・管理ができ、日本語表示対応で直感的な操作が可能です。複数フロアに分かれたネットワークを運用する場合でも、各フロアスイッチにWebブラウザーから簡単にアクセス、設定することができます。導入時設定、運用ポリシーの適用などネットワーク経由での集中管理が可能となり、管理コストを軽減することができます。

通信の優先制御を行う多彩なQoS(Quality of Service)機能搭載

ネットワーク上に様々なアプリケーションが混在する近年の企業内ネットワークにおいては重要な通信を差別化する多彩なQoS機能が必要になります。本商品はIEEE802.1pに基づくQoSに8レベル※にて対応するとともにDSCP/IP Precedenceにも対応。多種多様なニーズにお応えします。

BS-GSL2008、BS-GSL2005は4レベルに対応。

ネットワーク機器の統合管理を実現するネットワーク管理ソフトウェア対応

ネットワーク管理ソフトウエアWLS-ADTに対応し、同じポリシーに属する複数スイッチの一括設定や当社の無線アクセスポイントやNASなどの他のネットワーク機器と統合して運用・管理をすることができます。

インターネットマンションモードを搭載

インターネットマンションモードを搭載

アパート・マンションや宿泊施設におけるネットワーク内の折り返しを防止します。

安心して商品をお使い頂くために

高信頼設計と法人様専用のサポート窓口

全商品ファンレス筐体採用により高い静音性を実現

本商品は、ファンレス筐体採用により、高い静音性を実現しています。ホテルの廊下や会議室など、動作音が気になる場所への設置も安心です。

全商品ACアダプター不要の電源内蔵タイプ

かさばるAC アダプターの必要ない内蔵電源を採用。煩雑になりがちなコンセント周りが非常にスッキリする上、コンセントの専有を妨げます。

安定したネットワーク稼働を実現、高信頼設計

本商品は、安定したネットワーク稼働を実現するため、当社独自の品質基準による高信頼部品の選定など高品質を追求し、長寿命設計に取り組んでいます。

動作保証温度50度

50℃環境下での動作OK

本商品は、回路設計、筐体設計の最適化を行い、50度まで動作を可能にしました。教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

最長5年保証

最長5年保証

本商品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にWeb上から5年保証登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。

5年保証を受けるには、事前にお客様による登録が必要です。必ず本商品購入後30日以内に、登録を行ってください。
当社からの「登録完了通知メール」の送信をもって、5年保証登録完了とさせていただきます。

法人様向け専用サポート窓口

法人様向け専用サポート窓口をご用意しておりますので、万が一のトラブルの場合もメール・電話にてサポートをさせていただきます。

安全規格 UL62368-1取得

第三者機関による安全設計の証として、UL規格(UL62368-1)※1を取得。
オフィスネットワークでの使用も安心です。

電波漏洩を防止

電波漏洩防止に関する規格「VCCI ClassA」「FCC ClassA ※1」に適合。周囲の電化製品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。


※1 BS-GSL2005、BS-GSL2008の特定の時期以降の製造分について、UL、FCCの維持を取消しました。ただし、IEC62368には適合します。
  BS-GSL2005:2023年11月製造分以降
  BS-GSL2008:2023年11月製造分以降
 対象の製品についてはS/Nで判別可能です
  BS-GSL2005:S/N 20480731000007以降の製品
  BS-GSL2008:S/N 20480831007418以降の製品

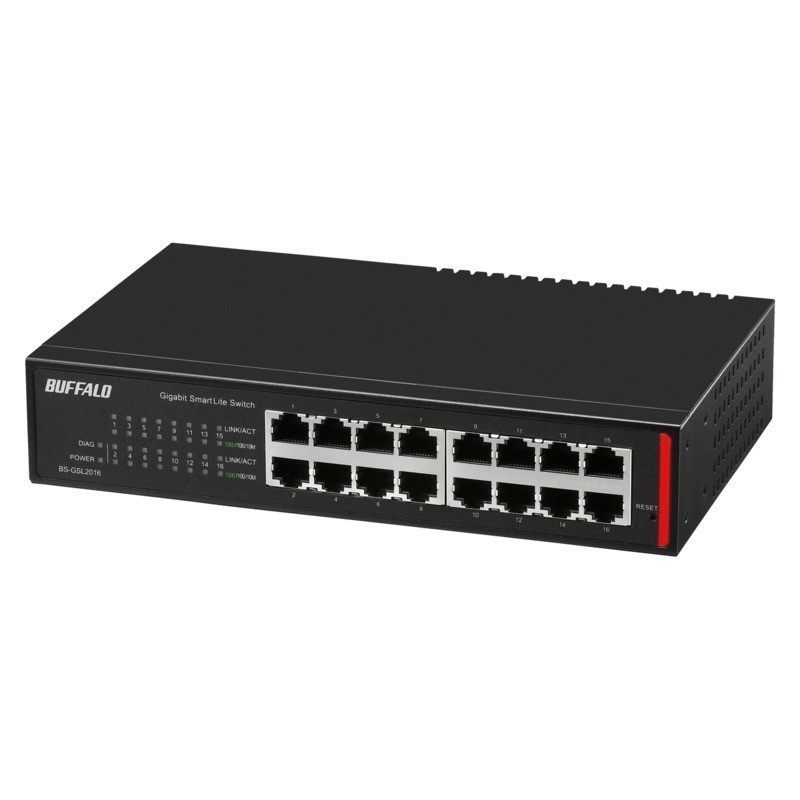

全ポートGiga対応のスマートLiteスイッチ

Giga化が進む企業内のスイッチとして最適

全ポートGigaインタフェース装備のスマートLiteスイッチ。
Giga化の進む企業内のスイッチとして最適です。
接続機器数やオフィスの規模によって選べる、24ポート、16ポート、8ポート、5ポートをラインナップ。

接続先の機器とのリンクが確立すると、LEDが光ってお知らせします。Gigaでのリンク確立時は「緑色」、100Mbpsでのリンク確立時は「橙色」に LEDが点灯します。各ポートの接続状況がひと目で確認できます。

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送(※)を可能します。

Jumbo Frame:9,216バイト

通信経路全ての機器が JumboFrame対応であることが必要です。

アイドリングストップモードでデータが流れていないときの電力も削減

自動で省エネ。進化した「おまかせ節電NEXT」

自動電力調節機能「おまかせ節電NEXT」により、パソコン等の電源がOFFになっているポートや未使用のポートへの電力供給の制限し、夜間に多くのパソコンがシャットダウンされるオフィスで電力の大幅な節電を実現します。また、「おまかせ節電NEXT」でアイドリングストップモード(IEEE802.3az EEE)にも対応し、データが流れていない時の電力も自動的に削減。業務中のオフィスでの大幅な節電も実現します。※

LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。

安定したネットワークの構築を実現

「ループ防止」でネットワークダウンを未然に防ぐ

ループを検知し該当ポートを無効化

ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。

ループ発生時には、ループ発生したことをお知らせするために、DIAG LEDが「赤色」に点滅し、また、どのポートでループが発生したかが分かるように、発生したポートのLEDが点滅します。これにより迅速なループ排除が可能です。

ネットグループとは

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

『収納ボックス※』に対応

本商品には壁面取付用のネジ穴がついており、収納ボックス内の板へ取付が可能です。

収納ボックスへの設置イメージ

※収納ボックス対応条件:

製品および、使用に必要な装置(ACアダプター等)が1,520×920×128mmの収納ボックスに設置できる事。

設置には別途製品に応じたネジをご用意ください。

製品周辺温度が製品仕様温度内で収まる様に設置をしてください。

添付の取付金具やオプションが充実

様々な設置ニーズに対応できる便利設計

19インチラックへの設置を可能にする取付金具を添付。様々な設置ニーズに対応できます※。

BS-GSL2024、BS-GSL2016のみ。BS-GSL2008、BS-GSL2005の場合は、付属のBIJ-RMK-1U用ネジと別売りの19インチラックマウントキット「BIJ-RMK-1U」を使用して設置してください。

オプション(別売)でマグネット取り付け可能

オプションのマグネットキットでさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り 付け金具で非金属壁面へマグネット取り付けが可能です。

その他の特長

スイッチの各種基本機能に対応

IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

全ポート10M/100M/1000M Full-Duplex/Half-Duplex機能搭載

全ポート10M/100M /1000M Auto-Negotiation機能搭載

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/ACT、1000Mbps、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

電源ケーブルの抜けによるトラブルを防ぐ

電源ケーブルが本商品から抜けるのを防ぐため、付属の電源ケーブル抜け防止バンドを使って固定できます。

コンセント周りがすっきり

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

盗難から守るセキュリティースロットを搭載

本体側面にセキュリティースロットを搭載。セキュリティーグッズとの組み合わせで、盗難防止に役立ちますので、店舗や会社での使用にもおすすめです。
>>セキュリティー製品一覧

BS-GSL2008、BS-GSL2005のみ。

ネットワーク関連商品

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x 対応機種
19インチラックマウント BS-GSL2005、BS-GSL2008:別売の19インチラックマウントキットBIJ-RMK-1Uの購入で対応
BS-GSL2016、BS-GSL2024:19インチラック取り付け金具(EIA仕様)を付属
対応オプション(別売) BS-GSL2005、BS-GSL2008:19インチラックマウントキット BIJ-RMK-1U
全機種:マグネットキット(スチール素材面用) BS-MGK-A、マグネット取付金具(非スチール素材面用) LSW-KG5P
準拠規格 IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3ab 1000BASE-T
IEEE802.3az EEE
IEEE802.1Q VLANs
IEEE802.3x Flow Control
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式 ストア&フォワード
管理機能 ・日本語Web設定インターフェース(IPv4)
・http(Webブラウザ)による設定
ファームウェアアップグレード
設定の保存・復元
・ビジネススイッチ設定ツール対応
・ネットワーク管理ソフトウエア(WLS-ADT)対応
セキュリティー機能 ・システムセキュリティー
ユーザー名、パスワード
・ネットワークセキュリティー
MACアドレスフィルター
DOS攻撃防止 有効/無効設定
-Land攻撃:送信元、送信先のIPアドレスが同じパケットを破棄
-最小TCPヘッダー:へッダーサイズ20バイトを下回るパケットを破棄
-TCP/UDP L4ポート:送信元/送信先ポート番号が同一のパケットを破棄
-ICMP: ヘッダー+Dataが512byte以上のICMPパケットを破棄
-TCPフラグ:不正なTCPフラグのパケットを破棄
サポート機能 ・Auto MDI/MDI-X
・JumboFrame 9,216Byte(ヘッダー14Byte+FCS4Byte含む)サポート
・ポートベースVLAN/マルチプルVLAN/タグVLAN(IEEE802.1Q)
・トラフィック制御
ブロードキャスト/マルチキャストストームコントロール/DLF(宛先不明ユニキャスト)/入出力帯域制限
・QoS
ポートベース/IEEE802.1p/DSCP/IP Precedence 8レベル(BS-GSL2005、BS-GSL2008は4レベル)
・ポートトランク※1
・ポートミラーリング※2
・HOLブロッキング防止機能
・ループ防止機能
・IGMP スヌーピング(V1,V2,V3)
未知のマルチキャストフィルタリング※3
・IGMPクエリア
・静的ルーターポート設定
・BPDU/EAPOLの透過
・DHCPクライアント
・不良パケットフィルタリング機能
・全ポートノンブロッキング転送
・フローコントロール、バックプレッシャー
※1 トランクグループの設定
BS-GSL2005:手動設定のみ、Port2~5で1グループの設定可
BS-GSL2008:手動設定のみ、Port1~4、Port5~8で各1グループの設定可
BS-GSL2016、BS-GSL2024:手動設定のみ、1グループ最大8ポート。8グループまで設定可
※2 ミラーポートグループの設定数
BS-GSL2005、BS-GSL2008:1個
BS-GSL2016、BS-GSL2024:2個
※3 未知のマルチキャストフィルタリング
BS-GSL2016、BS-GSL2024のみ設定可
バッファー容量 BS-GSL2005:128KBytes
BS-GSL2008:128KBytes
BS-GSL2016:512KBytes
BS-GSL2024:512KBytes
アクセス方式 CSMA/CD
アドレステーブル BS-GSL2005:2,000件
BS-GSL2008:4,000件
BS-GSL2016:8,190件
BS-GSL2024:8,190件
※セルフラーニング方式
ポート数 BS-GSL2005:10/100/1000M 5ポート
BS-GSL2008:10/100/1000M 8ポート
BS-GSL2016:10/100/1000M 16ポート
BS-GSL2024:10/100/1000M 24ポート
※全ポート Auto MDI/MDI-X対応
適合ケーブル 10BASE-T:カテゴリー3以上
100BASE-TX:カテゴリー5以上
1000BASE-T:カテゴリー5e以上
※STP/UTPケーブル
伝送距離 最大100m
端子形状 RJ-45型8極端子
メインメモリー -
SNMP 非対応
VLAN機能 ・ポートVLAN対応 (VLANグループ数:64、VLAN ID:1~4,094)
・IEEE802.1Q(VLAN Tagging)対応
データ転送速度 (スループット) 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、 1,488,095パケット/s(1000BASE-T)
電源電圧 100V 50/60Hz
消費電力 BS-GSL2005:最大2.9W
BS-GSL2008:最大3.9W
BS-GSL2016:最大9.4W
BS-GSL2024:最大12.7W
消費電流 BS-GSL2005:最大45mA
BS-GSL2008:最大62mA
BS-GSL2016:最大210mA
BS-GSL2024:最大280mA
発熱量 BS-GSL2005:10.5kJ/h
BS-GSL2008:14.1kJ/h
BS-GSL2016:33.9kJ/h
BS-GSL2024:45.8kJ/h
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) BS-GSL2024:C区分 0.5
BS-GSL2016:C区分 0.5
BS-GSL2008:C区分 0.5
BS-GSL2005:C区分 0.6
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) BS-GSL2024:24
BS-GSL2016:16
BS-GSL2008:8
BS-GSL2005:5
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-GSL2024:1000Mbps/24ports
BS-GSL2016:1000Mbps/16ports
BS-GSL2008:1000Mbps/8ports
BS-GSL2005:1000Mbps/5ports
外形寸法(幅×高さ×奥行) BS-GSL2024:300 × 43 × 180 mm
BS-GSL2016:215 × 43 × 130 mm
BS-GSL2008:177 × 31 × 103 mm
BS-GSL2005:177 × 31 × 103 mm
質量 BS-GSL2024:1.6kg
BS-GSL2016:1.1kg
BS-GSL2008:500g
BS-GSL2005:500g
動作保証環境 温度0~50℃
湿度 10~85%
保証期間 5年間(標準保証3年間、Web上の5年保証登録により2年延長)
保守パック 対応(グループA)
最長保証年数:7年間
対応商品:BS-GSL2024用BS-GSL2016用BS-GSL2008用BS-GSL2005用
規格 VCCI Class A、UL、FCC Class A、Canada IC Class A、CE、CB
※ 海外規格認証に関し、特定の時期以降の製造分について、FCC、IC、UL、CE、CBの維持を取消しました。ただし、IEC62368には適合します
  BS-GSL2005:2023年11月製造分以降
  BS-GSL2008:2023年11月製造分以降
 対象の製品についてはS/Nで判別可能です
  BS-GSL2005:S/N 20480731000007以降の製品
  BS-GSL2008:S/N 20480831007418以降の製品
主な付属品 取扱説明書、安全にお使いいただくために必ずお守りください(保証書付き)、3ピン-2ピン変換コネクター(アース線付き)、電源ケーブル、電源ケーブル抜け防止バンド、ゴム足 4個、シリアルNoシール 2枚、BIJ-RMK-1U用ネジ 4個※1、19インチラック取り付け金具(EIA仕様) 2個※2、19インチラック取り付け金具固定用ネジ 8個※2、ラック固定用ネジ 4個※2
※1 BS-GSL2005、BS-GSL2008のみ
※2 BS-GSL2016、BS-GSL2024のみ

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 24ポート

BS-GSL2024
4981254048108

ブラック 16ポート

BS-GSL2016
4981254048092

ブラック 8ポート

BS-GSL2008
4981254048085

ブラック 5ポート

BS-GSL2005
4981254048078

詳細な寸法はこちらをご覧ください。
