発売時期:

BS-GU20シリーズ

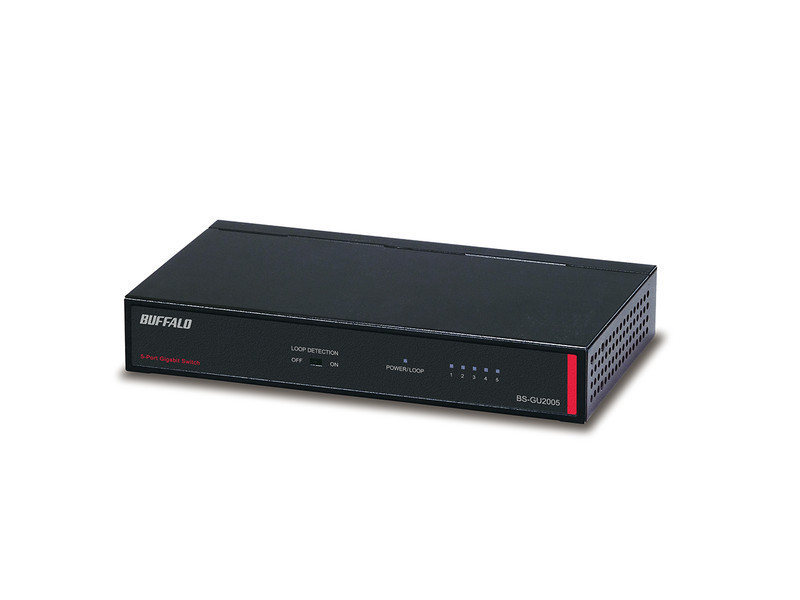

BS-GU2005

IPルーティング
SNMP対応
スパニングツリー対応
Web設定
VLAN
QoS対応
ループ検知・防止※
動作保証温度50℃
19インチラック対応
（24ポート・16ポート）
収納ボックス対応

JANコード: 4981254025352

カラー : ブラック

上記からご希望のラインナップを選択後、下記情報をご確認ください。
仕様書印刷用ページ

BS-GU2008、BS-GU2005はループ検知のみ対応。

特長

様々な設置ニーズに応える

安心の動作保証温度50℃

本商品は、筐体設計の見直しを行い、従来商品では動作環境の限界温度が45℃のところ、50℃まで動作を可能にしました。オフィスの天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

全ポートGiga対応のアンマネージスイッチ

安価にGigaネットワークを構築する、島ハブに最適

全ポートGigaインタフェース装備のアンマネージスイッチ

全ポートGigaインタフェース装備のアンマネージスイッチ。
安価にGigaネットワークを構築する際の島ハブとして最適です。

Gigaでのリンク確立をLEDでお知らせ

接続先の機器とGigaでのリンクが確立すると、1000MbpsLEDが光ってお知らせします。各ポートの接続状況がひと目で確認できます。

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送※1を可能します。

「BS-GU2005」 Jumbo Frame：9,216バイト ※2

「BS-GU2008」 Jumbo Frame：9,216バイト ※2

「BS-GU2016」 Jumbo Frame：9,216バイト ※2

「BS-GU2024」 Jumbo Frame：9,216バイト ※2

※1. 通信経路全ての機器が JumboFrame対応であることが必要です。
※2. 9.198Bytes 但し、ヘッダ14バイト+FCS4バイトを含みません。

安定したネットワークの構築を実現

「ループ防止※」機能でネットワークダウンを未然に防ぐ

BS-GU2008,BS-GU2005は「ループ検知」機能のみです。

ループを検知し該当ポートを無効化

障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます

ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。

「ループ防止」機能はBS-GU2024、BS-GU2016のみ対応。

ループ発生をLEDの点滅でお知らせ

ループ発生時には、ループ発生したことをお知らせするために、ループ防止のLEDが「赤色」に点滅します。また、どのポートでループ が発生したかが分かるよう、発生したポートのLEDが点滅。迅速なループ排除が可能です。

ループ防止機能をスイッチで切り替え

ループ防止機能のON/OFFは、前面パネルのLOOP防止スイッチで簡単に切り替えいただけます。

BS-GU2008、BS-GU2005は、「ループ検知」機能スイッチになります。
ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

未使用ポートへの電力供給をカットしてコスト削減。省エネ法基準もクリア

自動で判断して電力を調整する「おまかせ節電」機能

パソコンの電源のON/OFFを判断し、電力供給を制限。LANケーブルの長さを自動判断し電力調整

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断しPCの電源がOFFになっているポートや未使用のポートへの供給電力を制限することで、夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。また、BS-GU2008とBS-GU2005は、接続されているLANケーブルの長さも自動で判別し、ケーブル長に応じた供給電力を自動で調整します。

データ転送していないポートには電力供給しない「アイドリングストップ機能

データの流れていないときの消費電力をカットする「アイドリングストップ（IEEE802.3az EEE）」機能を搭載。本商品に接続されたパソコンなどの電源がON状態でも、通信を行わないときはMAC層のチップへの電源供給をアイドリング状態にすることで大幅に消費電力を抑えます。通常使用時においても大幅な節電を実現します。

省エネ法基準をクリア

本商品は、2009年7月よりスイッチも追加された「エネルギー仕様の合理化に関する法律」(省エネ法)の基準をクリアしています。

『収納ボックス※』に対応

本製品には壁面取付用のネジ穴がついており、収納ボックス内の板へ取付が可能です。

収納ボックスへの設置イメージ

※収納ボックス対応条件：

製品および、使用に必要な装置(ACアダプター等）が1,520×920×128mmの収納ボックスに設置できる事。

設置には別途製品に応じたネジをご用意ください。

製品周辺温度が製品仕様温度内で収まる様に設置をしてください。

ファンレス・取り付け用オプション

幅広い設置環境に対応

高い静音性を実現するファンレス筐体

ファンレス

ファンレス設計により耳障りなノイズを省きました。音の発生に対して繊細なオフィスのデスクサイドへの導入にも最適です。また、可動部分をなくすことで信頼性も向上しています。

様々な設置ニーズに対応できる便利設計

19インチラックや壁面への設置を可能にする付属の取付金具

19インチラックや壁面への設置を可能にする取付金具を添付。様々な設置ニーズに対応できます。

BS-GU2008とBS-GU2005は、19インチラックへの収納は非対応です。

付属金具で19インチラックへの収納可能

本商品添付のラック取付金具で、19インチラックへの取り付けが容易に行えます。

BS-GU2008とBS-GU2005は、19インチラックへの収納は非対応です。

付属金具で壁面への取り付け可能

付属の取付金具で非金属壁面への取り付けも可能です。

ネジは添付しておりません。上記推奨ネジ寸法を参考の上、別途ご用意下さい。
オプション(別売※)でマグネット取り付け可能
左：マグネットキット[BS-MGK-A]　右：マグネット取り付け金具[LSW-KG5P]

オプションのマグネットキットでさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り 付け金具で非金属壁面へマグネット取り付けが可能です。

BS-GU2016とBU-GU2024はマグネットが付属しておりません。

BS-GU2005とBS-GU2008はマグネットが付属しております。

その他の特長

スイッチの各種基本性能に対応

IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

全ポート10M/100M/1000M Full-Duplex/Half-Duplex機能搭載

全ポート10M/100M/1000M Auto-Negotiation機能搭載

IEEE802.3x、フローコントロール（全二重動作時）、バックプレッシャー（半二重動作時）対応

Link/Active、1000Mbps、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア＆フォワード転送方式採用

ACケーブルフック

ACケーブルが本商品から抜けるのを防ぐため、付属のACケーブル抜け防止バンドを使って固定できます。

BS-GU2008とBS-GU2005は、ACケーブル抜け防止バンドは付属しておりません。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL（IEEE802.1Xフレーム）透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

コンセント周りがすっきり

コンセント周りがスッキリな電源内蔵タイプ

かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。

画像はイメージです。本商品は3ピンケーブルおよび3ピン-2ピン変換コネクターが付属します。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

安心の3年保証

安定したネットワーク稼動のために、ネットワーク機器の信頼性は最も重視されるポイント。当社独自の企業向け品質基準による高信頼部品の選定など品質の追求によって長寿命設計に取り組んでいます。また高い信頼性への取り組みの成果として3年保証を実現しております。

トラッキング現象を防止

近年多発するトラッキング現象による障害を防ぐ、トラッキング防止加工済電源コードを採用し、安全性向上に貢献します。

RoHS指令の基準値に準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

ネットワーク関連商品

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器
19インチラックマウント 対応（取付金具添付）
※BS-GU2008とBS-GU2005は非対応です。
対応オプション（別売） マグネットキット ｢BS-MGK-A｣
マグネット取付金具 ｢LSW-KG5P｣
準拠規格 IEEE802.3：10BASE-T、IEEE802.3u:100BASE-TX、IEEE802.3ab:1000BASE-T、 IEEE802.3x：Flow Control
伝送速度（規格値） 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDIX 機能、JumboFrame(9,216Bytes)対応、全ポートノンブロッキング転送、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、ループ防止機能※2、おまかせ節電機能[リンク・ケーブル長※1]、 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
※1 ケーブル長節電はBS-GU2008とBS-GU2005のみです。
※2 BS-GU2008とBS-GU2005は｢ループ検知｣機能です。
バッファー容量 BS-GU2024：512KBytes
BS-GU2016：512KBytes
BS-GU2008：128KBytes
BS-GU2005：128KBytes
伝送路符号化方式 マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)、8B1Q4/4D-PAM5(1000Base-T)
アクセス方式 CSMA/CD
アドレステーブル BS-GU2024：8,190件
BS-GU2016：8,190件
BS-GU2008：8,000件
BS-GU2005：2,000件
※セルフラーニング方式
ポート数 BS-GU2024：10/100/1000M 24ポート
BS-GU2016：10/100/1000M 16ポート
BS-GU2008：10/100/1000M 8ポート
BS-GU2005：10/100/1000M 5ポート
(全ポートAuto-MDIX機能搭載)
適合ケーブル 10BASE-T：UTP/STPカテゴリー3以上
100BASE-TX：UTP/STPカテゴリー5以上
1000BASE-T：UTP/STPカテゴリー5e以上
伝送距離 最大100m
スイッチング・ファブリック BS-GU2024：48Gbps
BS-GU2016：32Gbps
BS-GU2008：16Gbps
BS-GU2005：10Gbps
端子形状 RJ-45型8極コネクター
レイテンシー BS-GU2024：1000M 64bytes時4.7μsec(S&F)
BS-GU2016：1000M 64bytes時4.7μsec(S&F)
BS-GU2008：1000M 64bytes時3.4μsec(S&F)
BS-GU2005：1000M 64bytes時2.3μsec(S&F)
データ転送速度 （スループット） 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s（1000BASE-T）
電源電圧 100V 50/60Hz
消費電力 BS-GU2024：最大13.5W
BS-GU2016：最大9.1W
BS-GU2008：最大4.0W
BS-GU2005：最大2.9W
消費電流 BS-GU2024：最大0.3A
BS-GU2016：最大0.22A
BS-GU2008：最大0.07A
BS-GU2005：最大0.06A
発熱量 BS-GU2024：48.6kJ/h
BS-GU2016：32.8kJ/h
BS-GU2008：14.4kJ/h
BS-GU2005：10.4kJ/h
省エネ法に基づく表記事項 エネルギー消費効率（W/Gbit/s） BS-GU2024：D区分 0.5
BS-GU2016：D区分 0.6
BS-GU2008：D区分 0.5
BS-GU2005：D区分 0.5
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度（Gbit/s） BS-GU2024：24.0
BS-GU2016：16.0
BS-GU2008：8.0
BS-GU2005：5.0
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-GU2024：100Mbit/s：0、1Gbit/s：24
BS-GU2016：100Mbit/s：0、1Gbit/s：16
BS-GU2008：100Mbit/s：0、1Gbit/s：8
BS-GU2005：100Mbit/s：0、1Gbit/s：5

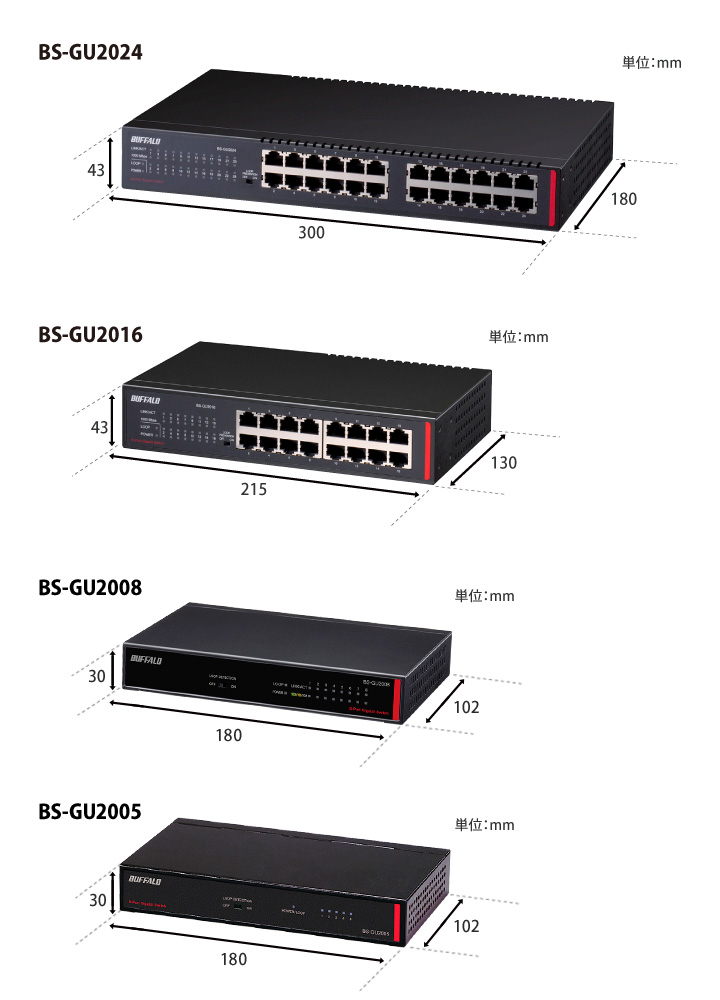

外形寸法（幅×高さ×奥行） BS-GU2024：300×43×180mm
BS-GU2016：215×43×130mm
BS-GU2008：180×30×102mm
BS-GU2005：180×30×102mm
質量 BS-GU2024：1.6kg
BS-GU2016：1.1kg
BS-GU2008：540g
BS-GU2005：460g
※本体のみ
動作保証環境 温度：0～50℃
湿度：10～85％
保証期間 3年間
保守パック 対応(グループB)
最長保証年数：7年間
対応商品：BS-GU2024用、BS-GU2016用、BS-GU2008用、BS-GU2005用
RoHS基準値 準拠
※RoHS基準値についてはこちらをご覧ください。
規格 VCCI Class A、FCC Class A、Canada IC Class A、UL
主な付属品 電源ケーブル、電源ケーブル抜け防止バンド※1、19インチラック取付金具用ネジ8個※1、19インチラック取付金具2個※1、3ピン-2ピン変換コネクター（アース線付）、ゴム足4個、マグネットキット※2、シリアルナンバーシール、取扱説明書
※1 BS-GU2008とBS-GU2005は付属しておりません。
※2 BS-GU2016とBS-GU2024は付属しておりません。

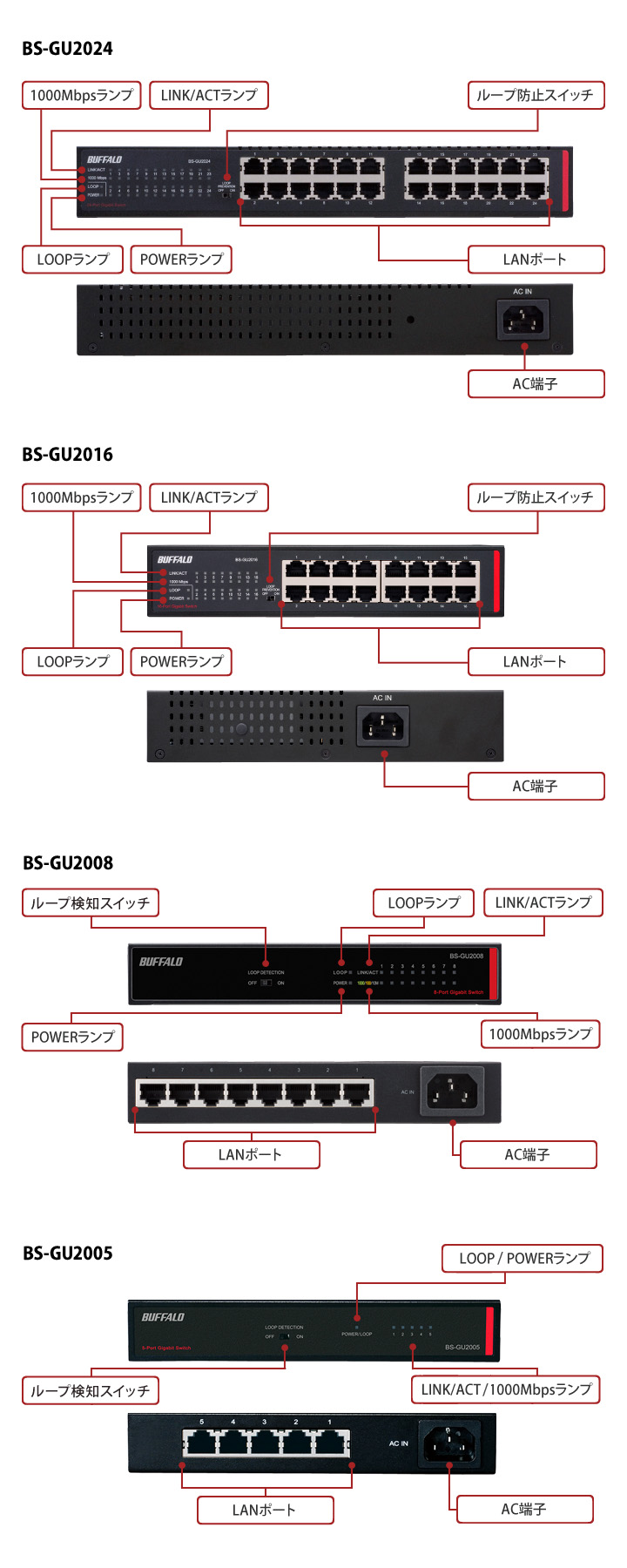

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 24ポート

BS-GU2024
4981254022849

ブラック 16ポート

BS-GU2016
4981254022856

ブラック 8ポート

BS-GU2008
4981254026205

ブラック 5ポート

BS-GU2005
4981254025352
