発売時期:

BS-GU20Pシリーズ

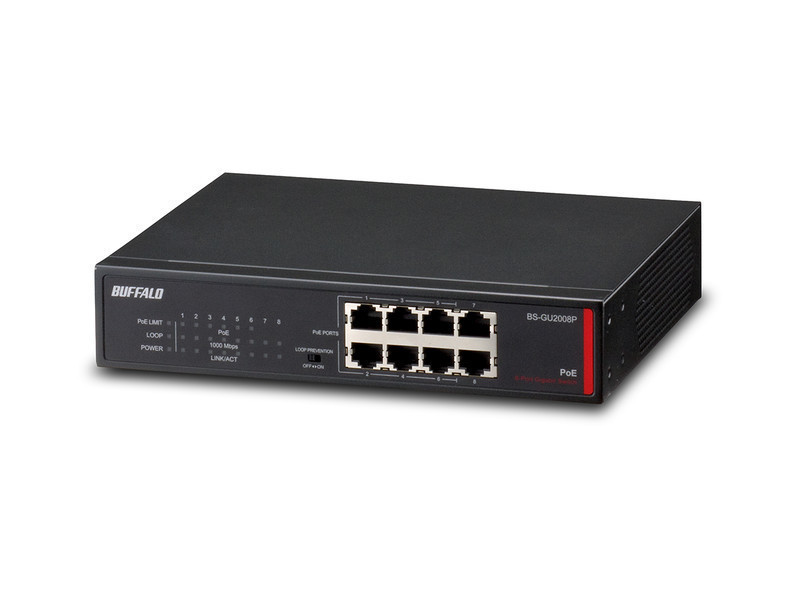

BS-GU2008P

IPルーティング
SNMP対応
スパニングツリー対応
Web設定
VLAN
QoS対応
ループ検知・防止
動作保証温度50℃
19インチラック対応※
収納ボックス対応
(16ポート)

JANコード: 4981254022481

カラー : ブラック

BS-GU2008P、BS-GU2005Pは別途19インチラックマウントキット「BIJ-RMK-1U」が必要。

特長

様々な設置ニーズに応える

安心の動作保証温度50度

50度保証

本商品は、筐体設計の見直しを行い、従来商品では動作環境の限界温度が45度のところ、50度まで動作を可能にしました。オフィスの天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

全ポートGiga対応のアンマネージスイッチ

安価にGigaネットワークを構築する、島ハブに最適

全ポートGigaインタフェース装備のアンマネージスイッチ

全ポートGigaインタフェース装備のアンマネージスイッチ。 安価にGigaネットワークを構築する際の島ハブとして最適です。

Gigaでのリンク確立をLEDでお知らせ

接続先の機器とGigaでのリンクが確立すると、1000MbpsLEDが光ってお知らせします。各ポートの接続状況がひと目で確認できます。

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送※1を可能します。

「BS-GU2005P」 Jumbo Frame:9,216バイト ※2

「BS-GU2008P」 Jumbo Frame:9,216バイト ※2

「BS-GU2016P」 Jumbo Frame:9,216バイト ※2

※1. 通信経路全ての機器が JumboFrame対応であることが必要です。
※2. 9.198Bytes 但し、ヘッダ14バイト+FCS4バイトを含みません。

ACアダプタ不要

LANケーブルで電源供給を行うPoEに対応

LANケーブルでさまざまな機器に給電可能

IEEE802.11nや11ac無線LANの性能を最大限に生かし、設置費用の大幅な削減を可能とするPoE給電Gigaスイッチです。IEEE 802.3af規格(PoE)に対応し、装置全体で最大120W※1の給電能力を実現。高出力給電が必要なネットワークカメラや無線アクセスポイントの複 数台接続にも給電可能で、PoEスイッチから電源管理が可能になります。
本商品は無線LANの有線インターフェースに1000Mbpsの帯域幅を提供することで2.4GHz帯と5GHz帯の同時使用の際に必要とされる帯域幅 (IEEE802.11n 2x2モデルの場合:理論値600Mbps)にも余裕のキャパシティーを提供。将来的に普及が進むIEEE802.11ac無線LANにおいても十分な バックボーンを提供可能です。

※1. 給電能力は装置全体で最大120Wまで(BS-GU2016P)、BS-GU2008P、BS-GU2005Pは50Wまで。給電方式はオルタナティブAとなります。

安定したネットワークの構築を実現

「ループ防止」機能でネットワークダウンを防ぐ

ループを検知し該当ポートを無効化

障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます

ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。

ループ発生をLEDの点滅でお知らせ

ループ発生時には、ループ発生したことをお知らせするために、ループ防止のLEDが「赤色」に点滅します。また、どのポートでループ が発生したかが分かるよう、発生したポートのLEDが点滅。迅速なループ排除が可能です。

ループ防止機能をスイッチで切り替え

ループ防止機能のON/OFFは、前面パネルのLOOP防止スイッチで簡単に切り替えいただけます。

BS-GU2008P、BS-GU2005Pのみ。

BS-GU2008Pの切り替えは、本体の電源をOFFにしてから行って下さい。設定は、本体の起動後に有効になります。

BS-GU2005Pは電源ON状態でも機能のON/OFF切替可能です。

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

未使用ポートへの電力供給をカットしてコスト削減。省エネ法基準もクリア

自動で判断して電力を調整する「おまかせ節電」機能

パソコンの電源のON/OFFを判断し、電力供給を制限。LANケーブルの長さを自動判断し電力調整

自動電力調節機能「おまかせ節電」機能により、ポートの使用状態を自動判断しPCの電源がOFFになっているポートや未使用のポートへの供給電力を制限することで、夜間に多くのパソコンがシャットダウンされるオフィスや、昼間はパソコンが使われることの少ない自宅などで大幅な電力の節約を実現します。また、BS-GU2008P、BS-GU2005Pは、接続されているLANケーブルの長さも自動で判別し、ケーブル長に応じた供給電力を自動で調整します。

省エネ法基準をクリア

本商品は、2009年7月よりスイッチも追加された「エネルギー仕様の合理化に関する法律」(省エネ法)の基準をクリアしています。

『収納ボックス※』に対応 (BS-GU2016P対応)

本製品には壁面取付用のネジ穴がついており、収納ボックス内の板へ取付が可能です。

収納ボックスへの設置イメージ

※収納ボックス対応条件:

製品および、使用に必要な装置(ACアダプター等)が1,520×920×128mmの収納ボックスに設置できる事。

設置には別途製品に応じたネジをご用意ください。

製品周辺温度が製品仕様温度内で収まる様に設置をしてください。

ファンレス※・取り付け用オプション

幅広い設置環境に対応

高い静音性を実現するファンレス筐体※

ファンレス

BS-GU2008P、BS-GU2005Pは、ファンレス設計により耳障りなノイズを省きました。音の発生に対して繊細なオフィスのデスクサイドへの導入にも最適です。また、可動部分をなくすことで信頼性も向上しています。

16ポート(BS-GU2016P)はファンを搭載しています。

ラックマウントキットや取り付け用金具の使用で19インチラックへ収納可能

19インチラックや壁面への設置を可能にする付属の取付金具

BS-GU2008P、BS-GU2005Pは、別売りの19インチラックマウントキット(BIJ-RMK-1U)と本商品添付のラック取り付け用ネジで、BS-GU2016Pは付属の取り付け用金具を利用することで、19インチラックへの取り付けが容易に行えます。

オプション(別売※)でマグネット取り付け可能
左:マグネットキット[BS-MGK-A] 右:マグネット取り付け金具[LSW-KG5P]

オプションのマグネットキットでさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り 付け金具で非金属壁面へマグネット取り付けが可能です。

品質を追求し各種認証を取得

商品のライフタイムを伸ばす高信頼・安心設計

高信頼&3年保証

開発段階の厳格な部品選定基準・法人向け国内品質基準によるオリジナル回路設計

安定したネットワーク稼動のために、ネットワーク機器の信頼性は最も重視されるポイント。当社独自の企業向け品質基準による高信頼部品の選定や日本メーカー製電解コンデンサー採用など品質の追求によって長寿命設計に取り組んでいます。また高い信頼性への取り組みの成果として3年保証を実現しております。

妨害波を防止

VCCI Class B

妨害波防止に関する規格「VCCI ClassB」の認証を取得。周囲の電化商品に悪影響を与えにくい高シールド性を実現。さらに外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

BS-GU2008P、BS-GU2005Pのみ対応。

その他の特長

スイッチの各種基本性能に対応

IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

全ポート10M/100M/1000M Full-Duplex/Half-Duplex機能搭載

全ポート10M/100M/1000M Auto-Negotiation機能搭載

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/Active、1000Mbps、PoE、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

電源ケーブルの抜けによるトラブルを防ぐ

電源ケーブルが本商品から抜けるのを防ぐため、付属の電源ケーブル抜け防止バンドを使って固定できます。

セキュアなネットワーク構築に最適

MACベースのIEEE802.1X認証環境において必要とされるセキュリティー機能「EAPOL(IEEE802.1Xフレーム)透過」に対応。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。

コンセント周りがすっきり

BS-GU2016PはかさばるACアダプターの必要ない電源内蔵タイプなので※1、煩雑になりがちなコンセント周りが非常にスッキリします。

画像はイメージです。本商品は3ピンケーブルおよび3ピン-2ピン変換コネクターが付属します。

※1. BS-GU2008P、BS-GU2005Pは、電源外付けのためACアダプターが必要です。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器
対応PoE受電機器 動作確認済受電機器はこちらをご確認ください。
19インチラックマウント BS-GU2016P:取付金具付属
BS-GU2008P、BS-GU2005P:19インチラックマウントキット「BIJ-RMK-1U」で取付可能
対応オプション(別売) 19インチラックマウントキット 「BIJ-RMK-1U」 ※1
マグネットキット 「BS-MGK-A
マグネット取付金具 「LSW-KG5P
※1:BS-GU2005P、BS-GU2008P対応
準拠規格 IEEE802.3:10BASE-T、IEEE802.3u:100BASE-TX、IEEE802.3ab:1000BASE-T、 IEEE802.3x:Flow Control
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式 ストア&フォワード
サポート機能 Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDIX 機能、JumboFrame(9,216Bytes)対応、全ポートノンブロッキング転送、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、ループ防止機能、おまかせ節電機能[リンク・ケーブル長※1]、 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
※1 ケーブル長節電はBS-GU2008PとBS-GU2005Pのみ
バッファー容量 BS-GU2016P:512KBytes
BS-GU2008P:256KBytes
BS-GU2005P:128KBytes
伝送路符号化方式 マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)、8B1Q4/4D-PAM5(1000Base-T)
アクセス方式 CSMA/CD
アドレステーブル BS-GU2016P:8,192件
BS-GU2008P:8,000件
BS-GU2005P:2,048件
※セルフラーニング方式
ポート数 BS-GU2016P:10/100/1000M 16ポート(うちPoE対応ポート12)
BS-GU2008P:10/100/1000M 8ポート(うちPoE対応ポート6)
BS-GU2005P:10/100/1000M 5ポート(うちPoE対応ポート4)
(全ポートAuto-MDIX機能搭載)
適合ケーブル 10BASE-T:UTP/STPカテゴリー3以上
100BASE-TX:UTP/STPカテゴリー5以上
1000BASE-T:UTP/STPカテゴリー5e以上
PoE:UTP/STPカテゴリー5以上
伝送距離 最大100m
スイッチング・ファブリック BS-GU2016P:32Gbps
BS-GU2008P:16Gbps
BS-GU2005P:10Gbps
端子形状 RJ-45型8極コネクター
レイテンシー BS-GU2016P:1000M 64bytes時4.6μsec(S&F)
BS-GU2008P:1000M 64bytes時2.5μsec(S&F)
BS-GU2005P:1000M 64bytes時3.8μsec(S&F)
データ転送速度 (スループット) 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s(1000BASE-T)
PoE規格 IEEE802.3af(PoE)
PoE給電機能 各ポート:最大15.4W
最大供給電力
BS-GU2016P:120W
BS-GU2008P:30W(動作環境:40~50度)/ 50W(動作環境:40度未満)
BS-GU2005P:30W(動作環境:45~50度)/ 50W(動作環境:45度未満)
PoE給電方式 Alternative A
電源電圧 100V 50/60Hz
消費電力 BS-GU2016P:最大148W
BS-GU2008P:最大60W
BS-GU2005P:最大61W
消費電流 BS-GU2016P:最大1.5A
BS-GU2008P:最大0.6A
BS-GU2005P:最大1.2A
発熱量 BS-GU2016P:532.8kJ/h
BS-GU2008P:216kJ/h
BS-GU2005P:220kJ/h
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) BS-GU2016P:D区分 0.8
BS-GU2008P:D区分 0.8
BS-GU2005P:D区分 0.8
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) BS-GU2016P:16
BS-GU2008P:8
BS-GU2005P:5
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-GU2016P:100Mbit/s:0、1Gbit/s:16
BS-GU2008P:100Mbit/s:0、1Gbit/s:8
BS-GU2005P:100Mbit/s:0、1Gbit/s:5
PoE最大供給電力(W) BS-GU2016P:120W
BS-GU2008P:50W
BS-GU2005P:50W

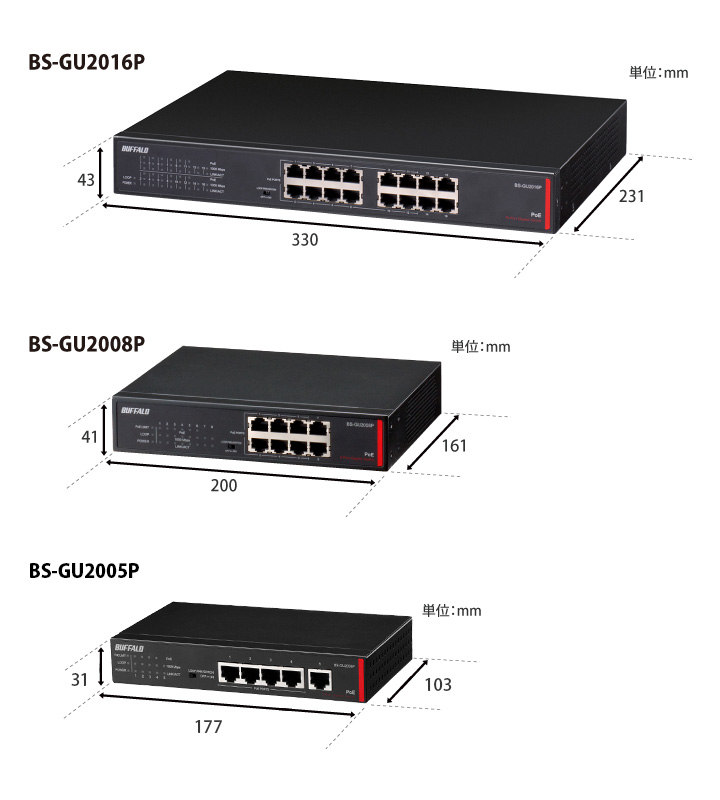

外形寸法(幅×高さ×奥行) BS-GU2016P:330×43×231mm
BS-GU2008P:200×41×161mm
BS-GU2005P:177×31×103mm
質量 BS-GU2016P:2.5kg
BS-GU2008P:1kg
BS-GU2005P:500g
※本体のみ
動作保証環境 BS-GU2016P
温度:0~50℃
湿度:10~85%
BS-GU2008P
温度:PoE供給電力が30W以下の場合:0~50℃、PoE供給電力が30Wを超え50W以下の場合:0~40℃
湿度:10~85%
BS-GU2005P
温度:PoE供給電力が30W以下の場合:0~50℃、PoE供給電力が30Wを超え50W以下の場合:0~45℃
湿度:10~85%
保証期間 3年間
保守パック 対応(グループB)
最長保証年数:7年間
対応商品:BS-GU2016P用BS-GU2008P用BS-GU2005P用
規格 BS-GU2016P:VCCI Class A、FCC Class A、Canada IC Class A、UL
BS-GU2008P:VCCI Class B、FCC Class B、Canada IC Class B、UL
BS-GU2005P:VCCI Class B、FCC Class B、Canada IC Class B、UL
主な付属品 ACアダプター(3ピン)※1、電源ケーブル、電源ケーブル抜け防止バンド、19インチラックマウントキット(BIJ-RMK-1U)取り付け用ネジ4本※1、取付金具2個※2、取付金具用ねじ8個※2、3ピン-2ピン変換コネクター(アース線付)、ゴム足4個、シリアルナンバーシール、取扱説明書
※1:BS-GU2005P、BS-GU2008P対応
※2:BS-GU2016Pのみ対応

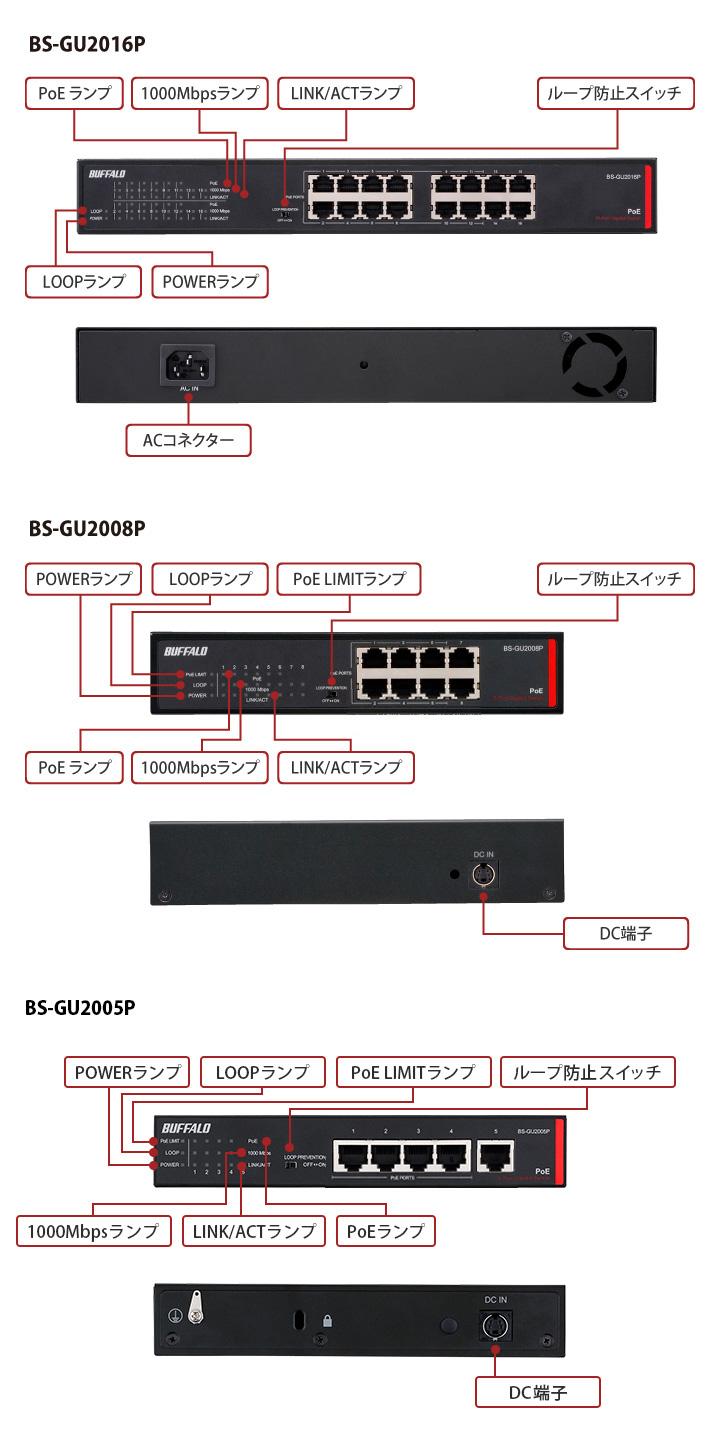

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 16ポート

BS-GU2016P
4981254022825

ブラック 8ポート

BS-GU2008P
4981254022481

ブラック 5ポート

BS-GU2005P
4981254030783

この商品には新しい後継モデルがあります

BS-GU21Pシリーズ

BS-GU2108P

価格
JANコード 4981254051450
備考 ブラック 8ポート
