BS-XM3008-2X-EDU : スイッチ : Business Switch

発売時期: 2020年7月

文教向けレイヤー3 10G/1000M インテリジェントスイッチ

BS-XM30シリーズ

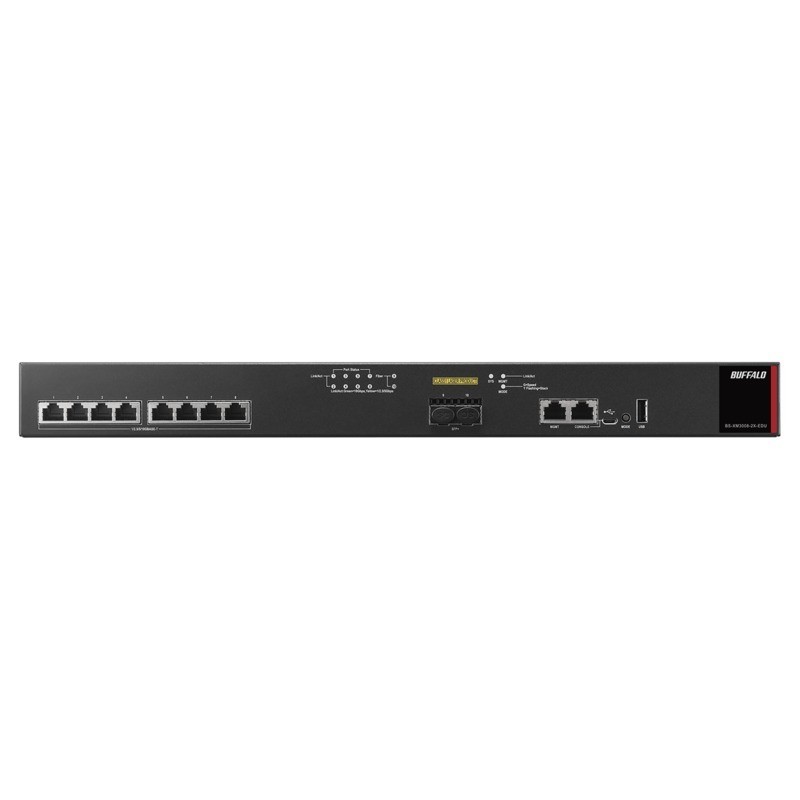

BS-XM3008-2X-EDU

JANコード: 4981254056967

カラー : ブラック

商品の仕様等に関するお問合せ

ブラック 14ポート

ブラック 8ポート

上記からご希望のラインナップを選択後、下記情報をご確認ください。

よくあるご質問

ソフトウェア

取扱説明書

対応情報

お問合せ

付属品の購入

お知らせ

仕様書印刷用ページ

MENU 閉じる

特長

仕様

外観・寸法・各部名称・写真ダウンロード

ラインナップ

導入事例

特長

[特集] GIGAスクール構想の実現

商品概要

本商品は、文部科学省が2020年3月3日に更新した標準仕様書に「校内LAN構築業務標準使用例」^※として「(3)基幹スイッチ」に記載されている項目を満たす機能を搭載する商品です。本商品は、販売先を文教のみに限定した商品となります。

「GIGAスクール構想の実現標準仕様書（令和2年3月3日版）」25・26ページに記載

主な仕様

10GbE対応レイヤー3スイッチ

ネットワーク管理ソフトウェア「WLS-ADT」「WLS-ADT/LW」による死活監視、ログ取得が可能(※1)

10GBASE-T、2.5/5GBASE-Tおよび1000BASE-T対応LAN端子を搭載

SFP+ポートを搭載

ノンブロッキング

Staticルーティングに加え、ルーティングプロトコルとして、RIP、RIPng、OSPFv2、OSPFv3に対応

ポリシーベースルーティング機能を搭載

VLAN対応

2台以上のスタック接続に対応

SNMPによる管理機能を搭載

※1　リモート管理機能は非対応です。

ネットワーク関連商品

LANケーブル

ケーブルアクセサリー

ケーブルモール

仕様

対応情報	対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種	IEEE802.3ab、IEEE802.3bz、IEEE802.3an対応機器
19インチラックマウント	対応（取付金具添付）
準拠規格	IEEE802.3ab 1000Base-T、IEEE802.3bz 2.5/5GBASE-T、IEEE802.3an 10GBase-T IEEE802.3x Flow Control IEEE802.1D Spanning Tree Protocol IEEE802.1w Rapid Spanning Tree Protocol IEEE802.1p Class of Service、Priority Protocol IEEE802.1Q VLAN tagging IEEE802.3ad Link Aggregation
規格	VCCI Class A
伝送速度（規格値）	1000Mbps (1000BASE-T)、2.5Gbps (2.5GBASE-T)、5Gbps (5GBASE-T)、10Gbps（10GBASE-T）
データ転送方式	ストア&フォワード
管理機能	SNMP v1/v2c/v3サポート対応MIB：MIB-II、Bridge MIB、Interface MIB、Ethernet MIB、RMON MIB、802.1p MIB, 802.1Q MIB、RIPv2 MIB、OSPFv2 MIB、VRRP MIB standard TRAP LLDP Syslog/Syslog転送サポートネットワーク管理ソフトウェア(WLS-ADT、WLS-ADT/LW)対応
セキュリティー機能	ユーザー名、パスワード
サポート機能	レイヤー3機能 (L3ルーティング、静的ルーティング、動的ルーティング、ARPテーブル、DHCPリレー) JumboFrame 10,000Byte（ヘッダー14Byte+FCS4Byte含む）サポートスパニングツリー（IEEE802.1D/1w/1s）サポートポートベースVLAN/マルチプルVLAN/タグVLAN（IEEE802.1Q）/ プロトコルVLAN /プライベートVLAN /Voice VLAN ブロードキャスト/マルチキャストストームコントロール/入出力帯域制限 QoS（ポートベース/IEEE802.1p/DSCP） ACL(IPv4/IPv6/MACアドレス) トランキング（固定及びLACP）ポートミラーリングループ防止機能 IGMP Snooping v1/v2/v3, IGMPクエリア、MLD v1/v2 Snooping、MLDクエリア BPDU/EAPOLの透過/破棄選択機能 DHCPサーバー、DHCPクライアント、DHCPスヌーピング SNTPクライアント不良パケットフィルタリング機能全ポートノンブロッキング転送フローコントロール
バッファー容量	3Mbyte
アドレステーブル	MACアドレステーブル：32K ルーティングテーブル：16K(IPv4)、8K(IPv6)
ポート数	BS-XM3014-2X-EDU：1000M/2.5G/5G/10G 14ポート(全ポートAuto-MDIX機能搭載)+SFP+ 2ポート BS-XM3008-2X-EDU：1000M/2.5G/5G/10G 8ポート(全ポートAuto-MDIX機能搭載)+SFP+ 2ポート
適合ケーブル	1000BASE-T/2.5GBASE-T/5GBASE-T：UTP/STPカテゴリー5e以上 10GBASE-T：UTP/STPカテゴリー6A以上
伝送距離	最大100m
端子形状	RJ-45型8極端子
VLAN機能	VLAN対応 (VLANグループ数：4094(IPアドレス設定可能数は1,024)、VLAN ID：1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応
データ転送速度（スループット）	BS-XM3014-2X-EDU：238.0Mpps BS-XM3008-2X-EDU：148.8Mpps
電源電圧	100~240V 50/60Hz
消費電力	BS-XM3014-2X-EDU：最大60W BS-XM3008-2X-EDU：最大44W
発熱量	BS-XM3014-2X-EDU：216.0kJ/hr BS-XM3008-2X-EDU：158.4kJ/hr
外形寸法（幅×高さ×奥行）	440×43.6×260mm
質量	BS-XM3014-2X-EDU：3.7kg BS-XM3008-2X-EDU：3.6kg
動作保証環境	温度0～45℃ 湿度 10～90％ ※本体のみ
保証期間	標準3年＋2年(Web上から5年保証登録が必要)
主な付属品	電源ケーブル（抜け防止あり）、コンソールケーブル、アースケーブル、ラックマウントキット、取扱説明書、ゴム足、S/Nラベル
