発売時期:

特長

地球環境にやさしい、国際レベルの環境性能

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

トラブル時の素早いネットワーク回復をサポートする、LFP機能対応

光もしくはメタルリンクのトラブルによりリンクが切断された場合、もう一方のリンクを自動的に切断するLFP（LinkFaultPassThrough）機能対応。

STP（SpanningTreeProtocol）を用いた冗長ネットワーク構築時にすばやいネットワーク回復をサポートします。

BPDU/EAPOLフレーム透過対応

SpanningTreeProtocolのデータユニットであるBPDUフレーム透過に対応し、光ファイバを介したスイッチ間のレイヤ2冗長構成をサポートします。

また、EAPOLフレーム透過にも対応しているのでMACベース802.1X認証との組み合わせでも用いることもできます。

より効率的な転送を行う「1,536bytesフレーム」対応

Ethernetで通常用いられる1,518bytesを越える1,536bytesまでのフレームをサポート。
タグVLAN使用時に用いられるタグフレーム（802.1Q準拠：1,522bytes）を透過可能です。

長距離伝送ができてノイズに強い、光ファイバ通信マルチモード2kmタイプ

100Mbps（理論値）の高速通信が可能

UTP側10BASE-T/100BASE-TX対応、Fiber側100BASE-FX対応。UTP側、Fiber側ともに最大で100Mbps（理論値）の高速通信が可能です。

最大2kmまで接続可能

接続距離を最大2kmまでサポート。
光ファイバなので電磁波などのノイズの影響を受けにくく、工場や研究所などのあらゆる場面で用いることができます。

AutoNegotiation及びAutoMDI/MDI-X対応※

10/100M Full Duplex/Half Duplex AutoNegotiation対応。DIPスイッチによる手動設定も可能で多用途に用いることができます。また、ストレート/クロスケーブルを自動判別する「AutoMDI/MDI-X機能」で配線ミスによる通信トラブルを回避します。

AutoNegotiation及びAutoMDI/MDI-X対応は、UTP側のみ

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度0～45℃、湿度5～90％(結露なきこと)
対応機器　UTP側 10BASE-T/100BASE-TX対応機器
対応機器　Fiber側 LTR2-TX-MFC2R､LTR-TX-MFC2
※LTR-TX-MFC2使用時は､LFP機能非対応｡
LANインターフェース IEEE802.3(10BASE-T)準拠
IEEE802.3u(100BASE-TX、100BASE-FX）準拠
規格 VCCI Class A
伝送速度 10Mbps(10BASE-T)
100Mbps(100BASE-TX、100BASE-FX)
サポート機能 LFP(Link Fault Through)機能
AutoNegotiation（UTP側）
AutoMDI/MDI-X（UTP側）
DIPスイッチによるSpeed/Duplex手動設定
BPDU/EAPOLフレーム透過
伝送路符号化方式 マンチェスターコーディング(10BASE-T)
4B5B/MLT-3(100BASE-TX)
4B5B/NRZI(100BASE-FX)
アクセス方式 CSMA/CD(10BASE-T、100BASE-TX、100BASE-FX)
ポート数 10BASE-T/100BASE-TX：1ポート
100BASE-FXマルチモード：1ポート
適合ケーブル カテゴリ3以上UTPケーブル(10BASE-T)
カテゴリ5以上UTPケーブル(100BASE-TX)
50/125μm、62.5/125μmマルチモード光ケーブル(100BASE-FX)
伝送距離 10BASE-T/100BASE-TX(UTP)：最大100m
100BASE-FX(光ファイバ)：Full-Duplex時　最大2km、Half-Duplex時　最大412m
コネクター形状 RJ-45型8極コネクタ(10BASE-T/100BASE-TX)
2対SCコネクタ(100BASE-FX)
データ転送速度（スループット）　単位 ： パケット/sec 14,881pps(10BASE-T)
148,810pps(100BASE-TX、100BASE-FX)
バッファーメモリー 128Kbytes
光波長 1,310nm(Tx/Rx)
光出力パワー 62.5/125μmファイバ使用時：(最小)-20dBm～(最大)-14dBm
50/125μmファイバ使用時：(最小)-23.5dBm～(最大)-14dBm
受光感度 -31dBm （最小値）
許容損失 62.5/125μmファイバ使用時：11dB
50/125μmファイバ使用時：7.5dB
ラウンドトリップディレイ 10.5μsec（64bytes/S＆F）
※2台対向で接続し双方向で通信した場合。
接続組合せ LTR2-TX-MFC2R　⇔　LTR2-TX-MFC2R
LTR2-TX-MFC2R　⇔　LTR-TX-MFC2
（※ただしLFP機能は非対応となります）
電源 AC100V 50/60Hz
電源電圧 5V DC（ACアダプタ使用）
消費電力 最大2.55W
消費電流 最大0.1A
発熱量 最大9.2kJ/h
外形寸法 W70×H26×D94mm
質量 225g(本体)、70g(ACアダプタ)
保証期間 1年間
製品構成 本体
ACアダプタ
マニュアル
保証書

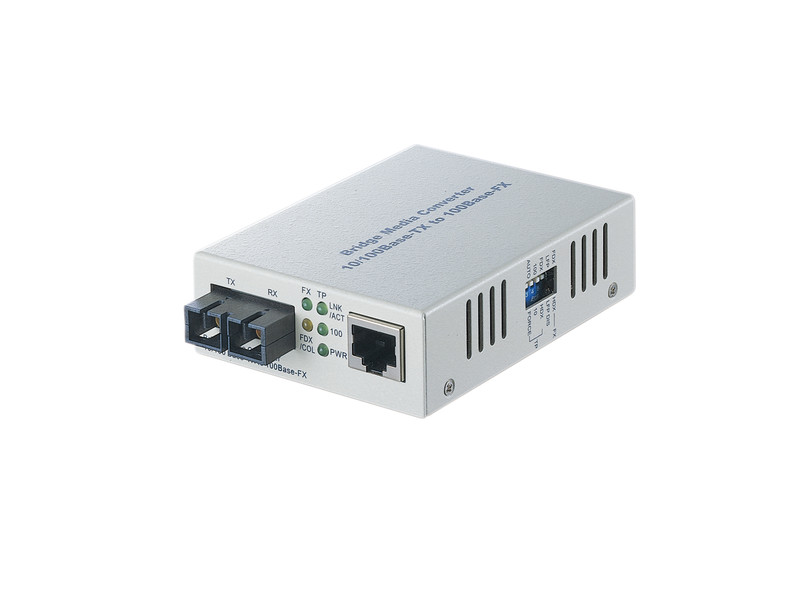

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

マルチモード

LTR2-TX-MFC2R
4981254652183
