離れた建物を無線ネットワークでつなぐ。Wi-Fiによる拠点間ネットワーク化で低コスト化を実現。ランニングコストもかかりません


Wi-Fiを屋外で利用し、拠点間をネットワーク化
施設間での統合的な情報共有を行いたい場合に、点在する各施設を屋外アンテナを使ったWi-Fi(無線LAN)でネットワーク化。
ケーブル敷設工事にかかる費用や専用線の高価なリース料に比べて、屋外Wi-Fiは低コストで実現でき、しかも ランニングコストもかかりません。
利用用途






建物間通信

工場

監視カメラ

農業、IoT

ホテル

キャンプ場

屋外環境に最適な無線アクセスポイントを活用
屋外対応Wi-Fiアクセスポイント ラインナップ

屋外環境にも対応する 高耐久ボディ+DFS障害回避機能のWi-Fiアクセスポイント
WAPM-1266WDPR
¥69,800(税抜)
5GHz 866Mbps(理論値)+2.4GHz 400Mbps(理論値)
11ac / 11n / a / g / b
DFC障害回避機能
PoE+対応※1
リモート管理機能※2
緊急時モード※2
-25~55℃動作保証
IP55対応
耐腐食性
※1. PoEはatのみ、afは非対応
※2. 本機能は、WAPM-1266WDPRと管理ソフト「WLS-ADT」(別売)が必要です。

屋外環境にも対応する 高耐久ボディのWi-Fiアクセスポイント
WAPS-300WDP
¥49,800(税抜)
2.4GHz 300Mbps(理論値)
11n / g / b
-10~55℃動作保証
IP55対応
耐腐食性
使用アクセスポイント:WAPM-1266WDPRでのスループット特性
送信側 | 距離 | 受信側 | スループット | |
---|---|---|---|---|
WAPM-1266WDPR 添付アンテナ |
WAPM-1266WDPR 添付アンテナ |
2.4GHz (HT40) |
5GHz(W56) (VHT80) |
|
300m | 124Mbps | 122Mbps | ||
500m | 106Mbps | 122Mbps | ||
1,000m | 36Mbps | 36Mbps |
無線測定環境
PC
Intel core i7 2.4GHz メモリー8.2GB Windows7 Ultimate 64bit
ソフト
IxChariot ver7.1
アクセスポイント
WAPM-1266WDPR×2
使用チャンネル
2.4GHz:5+9チャンネル(HT40)
5GHz:100/80(VHT80)
設置環境
測定条件
見通し
アクセスポイントの高さ
300cm
測定方法
お互いの無線親機に有線でPCを接続
IxChariotを使用しPC→PCの30秒間のスループットを測定
(2017/3現在、当社調べ)
表記されたスループットはFTP使用時の実効スループットです。速度は実測値をもとに推定したものも含まれます。
この速度はあくまで目安であり、実際の速度は周囲環境や使用するアプリケーション、ネットワーク環境によって異なります。
屋外用アンテナを活用する

用途に合わせて屋外アンテナを活用することで利用シーンを広げることができます。
屋外アンテナとアクセスポイント間の同軸ケーブルの長さによって、通信スピードが異なります。
屋外用アンテナ ラインナップ
広指向性屋外アンテナ(平面型)
WLE-HG-DA/AG
¥24,800(税抜)
JANコード
4981254670569
外形寸法
W111×H115×D168mm
重量
500g(マスト取り付け用金具を含む)
無指向性屋外アンテナ(コーリニアアンテナ)
WLE-HG-NDC/A
¥39,800(税抜)
JANコード
4981254670576
外形寸法
410×38mm(本体のみ)
重量
640g(マスト取り付け用金具を含む)
指向性屋外アンテナ(八木式アンテナ)
WLE-HG-DYG
¥49,800(税抜)
JANコード
4981254670170
外形寸法
544×117mm
重量
約2.0Kg
広指向性屋外アンテナ(平面型)
WLE-HG-DA
¥19,800(税抜)
JANコード
4981254670330
外形寸法
W111×H115×D154mm
重量
約400g
無指向性屋外アンテナ(コーリニアアンテナ)
WLE-HG-NDC
¥39,800(税抜)
JANコード
4981254670187
外形寸法
750×38mm
重量
約1.3Kg
屋外通信用セクターアンテナ
WLE-HG-SEC
¥49,800(税抜)
JANコード
4981254670583
外形寸法
432mm×158mm×164mm
重量
約1.7kg
その他のオプション
屋外アンテナ専用同軸ケーブル
WLE-CC5
¥12,000(税抜) / 4981254670194
WLE-CC10
¥22,000(税抜) / 4981254670200
WLE-CC20
¥42,000(税抜) / 4981254670217
屋外アンテナとAirStationProを接続する同軸ケーブルです。
屋外アンテナ専用取付金具
WLE-KG-VPB
¥7,800(税抜) / 4981254670248
WLE-KG-VPA
¥9,800(税抜) / 4981254670231
WLE-KG-BSD
販売終了 / 4981254670224
ベランダ設置簡易タイプ/ベランダ設置タイプ/ビル自立設置タイプ
拠点間通信のアンテナ選択例
1対1の拠点間通信
長距離通信も可能な指向性型アンテナで通信する場合

指向性の高い八木式アンテナで1対1通信の場合には、長距離の通信が可能に。離れた拠点間の通信に最適です。
指向性屋外アンテナ(八木式アンテナ)

WLE-HG-DYG
¥49,800(税抜)
JANコード
4981254670170
外形寸法
544×117mm
重量
約2.0Kg
広指向性の平面型アンテナで通信する場合

拠点間が近距離の場合には、設置角度がシビアではない広指向性の平面型アンテナが最適です。さらに平面型アンテナは軽くて工事が簡単です。
広指向性屋外アンテナ(平面型)
WLE-HG-DA/AG
¥24,800(税抜)
JANコード
4981254670569
外形寸法
W111×H115×D168mm
重量
500g(マスト取り付け用金具を含む)
広指向性屋外アンテナ(平面型)
WLE-HG-DA
¥19,800(税抜)
JANコード
4981254670330
外形寸法
W111×H115×D154mm
重量
約400g

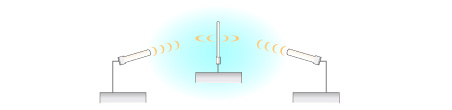

1対複数の拠点間通信
無指向性アンテナと長距離通信も可能な指向性型アンテナで通信する場合

無指向性のアンテナと指向性の高い八木式アンテナを組み合わせて、長距離間の複数拠点間通信が可能となります。
無指向性屋外アンテナ(コーリニアアンテナ)
WLE-HG-NDC
¥39,800(税抜)
JANコード
4981254670187
外形寸法
750×38mm
重量
約1.3Kg
指向性屋外アンテナ(八木式アンテナ)
WLE-HG-DYG
¥49,800(税抜)
JANコード
4981254670170
外形寸法
544×117mm
重量
約2.0Kg
無指向性アンテナと広指向性の平面アンテナで通信する場合

近距離であれば、無指向性のアンテナと広指向性の平面アンテナの組み合わせで、手軽に複数拠点間通信が可能です。
無指向性屋外アンテナ(コーリニアアンテナ)
WLE-HG-NDC/A
¥39,800(税抜)
JANコード
4981254670576
外形寸法
410×38mm(本体のみ)
重量
640g(マスト取り付け用金具を含む)
無指向性屋外アンテナ(コーリニアアンテナ)
WLE-HG-NDC
¥39,800(税抜)
JANコード
4981254670187
外形寸法
750×38mm
重量
約1.3Kg
広指向性屋外アンテナ(平面型)
WLE-HG-DA/AG
¥24,800(税抜)
JANコード
4981254670569
外形寸法
W111×H115×D168mm
重量
500g(マスト取り付け用金具を含む)
広指向性屋外アンテナ(平面型)
WLE-HG-DA
¥19,800(税抜)
JANコード
4981254670330
外形寸法
W111×H115×D154mm
重量
約400g
使用アクセスポイント:WAPM-1266WDPR での実効スループット
アンテナ1 | 距離 | アンテナ2 | 同軸ケーブルの長さによる通信スピード | |||||
---|---|---|---|---|---|---|---|---|
5m | 10m | 20m | ||||||
WLE-HG-DA/AG ×1本 ¥24,800(税抜) JANコード:4981254670569 |
WLE-HG-DA/AG ×1本 ¥24,800(税抜) JANコード:4981254670569 |
2.4GHz (HT40) |
5GHz (W56) (VHT80) |
2.4GHz (HT40) |
5GHz (W56) (VHT80) |
2.4GHz (HT40) |
5GHz (W56) (VHT80) |
|
300m | 271Mbps | 73Mbps | 263Mbps | 13Mbps | 154Mbps | - | ||
500m | 208Mbps | 53Mbps | 164Mbps | 9Mbps | 95Mbps | - | ||
1,000m | 67Mbps | 7Mbps | 37Mbps | 7Mbps | - | - | ||
1500m | 16Mbps | - | 2Mbps | - | - | - | ||
WLE-HG-DYG ×2本 ¥49,800(税抜) JANコード:4981254670170 |
WLE-HG-DYG ×2本 ¥49,800(税抜) JANコード:4981254670170 |
2.4GHz (HT40) |
2.4GHz (HT40) |
2.4GHz (HT40) |
||||
500m | 193Mbps | 184Mbps | 109Mbps | |||||
1,000m | 113Mbps | 97Mbps | 61Mbps | |||||
1,500m | 84Mbps | 60Mbps | 29Mbps | |||||
2,000m | 81Mbps | 46Mbps | 23Mbps | |||||
2,500m | 82Mbps | 62Mbps | 22Mbps | |||||
3000m | 60Mbps | 49Mbps | 12Mbps | |||||
WLE-HG-NDC ×2本 ¥39,800(税抜) JANコード:4981254670187 |
WLE-HG-DA ×2本 ¥19,800(税抜) JANコード:4981254670330 |
2.4GHz (HT40) |
2.4GHz (HT40) |
2.4GHz (HT40) |
||||
300m | -※ | 273Mbps | 206Mbps | |||||
500m | -※ | 121Mbps | 76Mbps | |||||
1,000m | -※ | 49Mbps | 22Mbps | |||||
1500m | -※ | 23Mbps | - | |||||
2000m | -※ | 9Mbps | - | |||||
2500m | -※ | 10Mbps | - |
WAPM-1266WDPR、WLE-CC5 WLE-HG-NDCの組み合わせは、電波法によりご使用いただけません
無線測定環境
PC
Intel core i7 2.4GHz メモリー8.2GB Windows7 Ultimate 64bit
ソフト
IxChariot ver7.1
アクセスポイント
WAPM-1266WDPR×2
使用チャンネル
2.4GHz:5+9チャンネル(HT40)
5GHz:100/80(VHT80)
設置環境
測定条件
見通し
アンテナ間の幅
300cm
アンテナの高さ
300cm
測定方法
お互いの無線親機に有線でPCを接続
IxChariotを使用しPC→PCの30秒間のスループットを測定
(2017/3現在、当社調べ)
表記されたスループットはFTP使用時の実効スループットです。速度は実測値をもとに推定したものも含まれます。
この速度はあくまで目安であり、実際の速度は周囲環境や使用するアプリケーション、ネットワーク環境によって異なります。
