特長

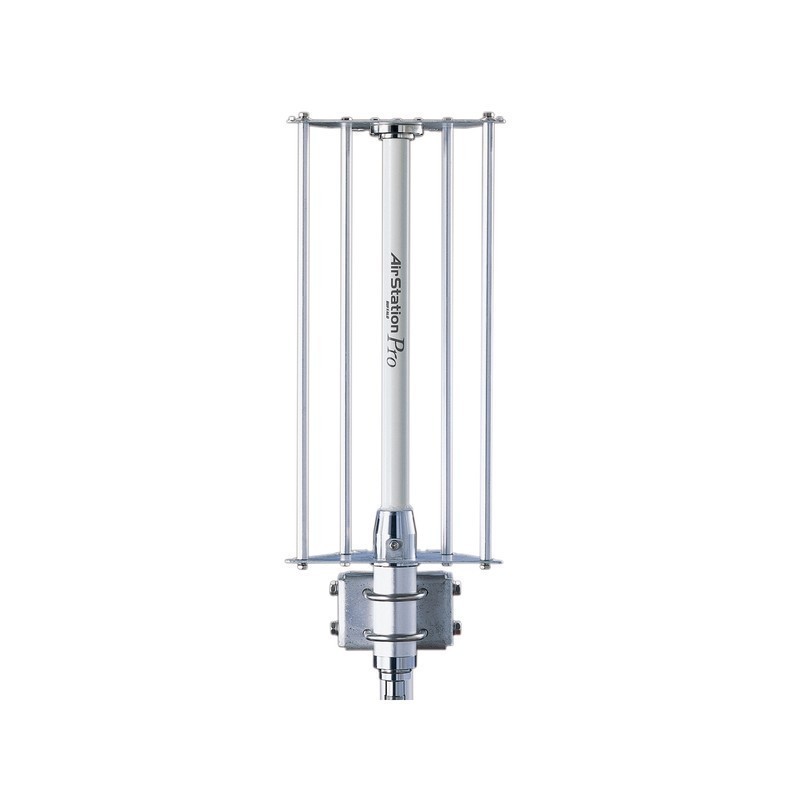

屋内・屋外の特定エリアを無線LAN化する「セクターアンテナ」

本製品を設置することにより、無線LANエリアを絞って、パソコンやスマートフォンなどへの無線LAN通信環境を提供します。耐環境性能に優れ、屋外にも設置可能。屋内・屋外の広い場所を無線LANスポットにできます。

用途としては、有線による配線が難しい場所や移動端末が多い場所など、工場や、学校の講堂・ホール、イベント会場、運動場・野球場など、人々が多く集まる場所に適しています。

本製品を利用した無線LANスポットの例

工場の構内で
学校の講堂・ホールで
イベント会場で
駅前広場で
運動場・野球場で

セクターアンテナ複数台を同一場所で設置する場合、社団法人電波産業会でガイドラインを設けています。
詳しくはこちらをご覧ください。

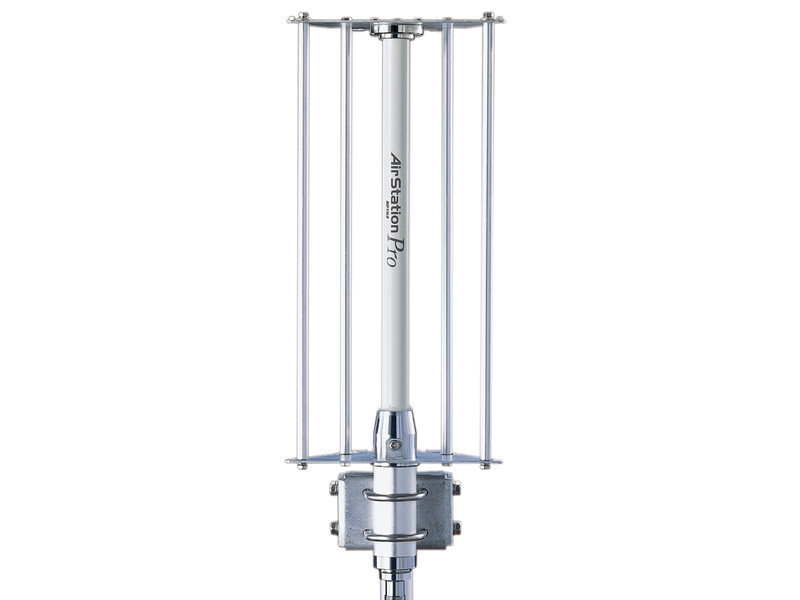

反射器の場所を入れ替えて指向角度を調整できる

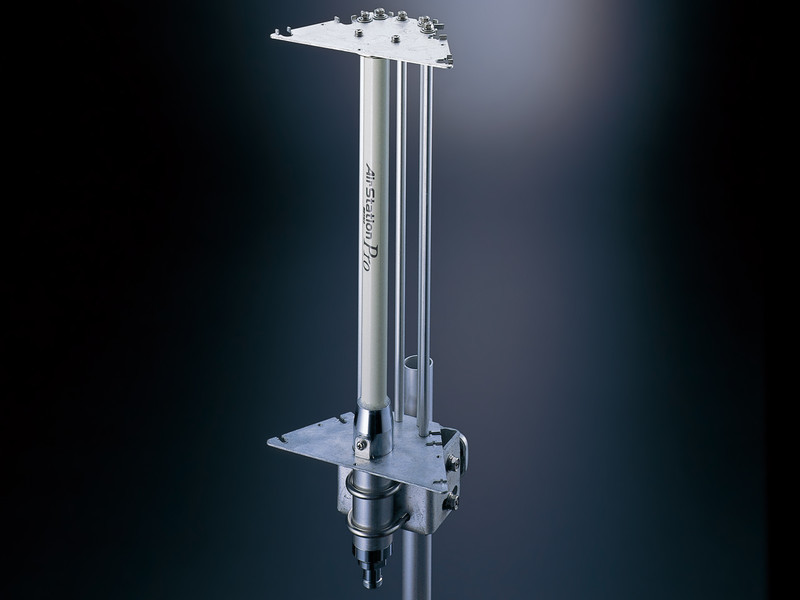

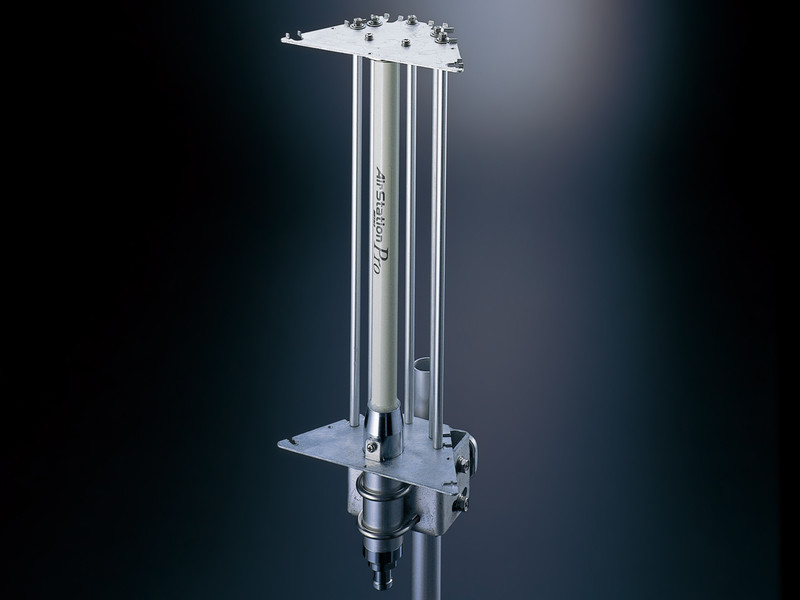

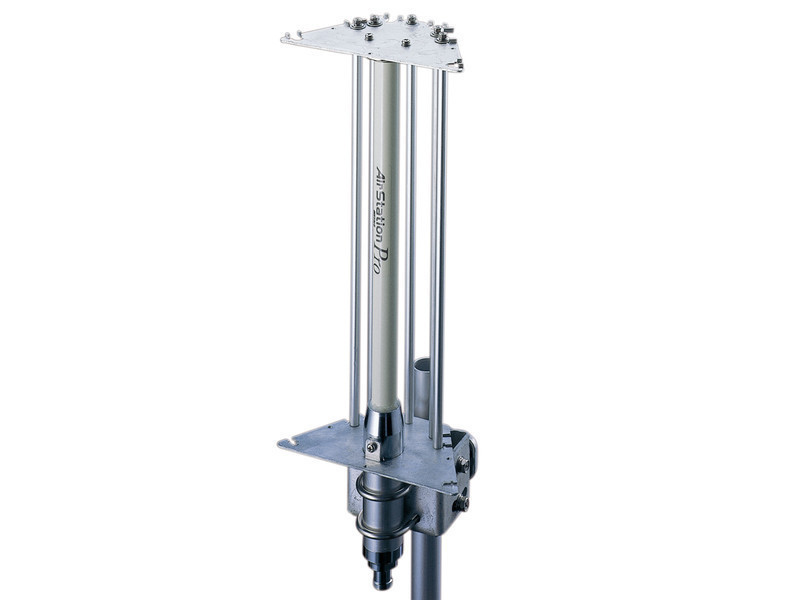

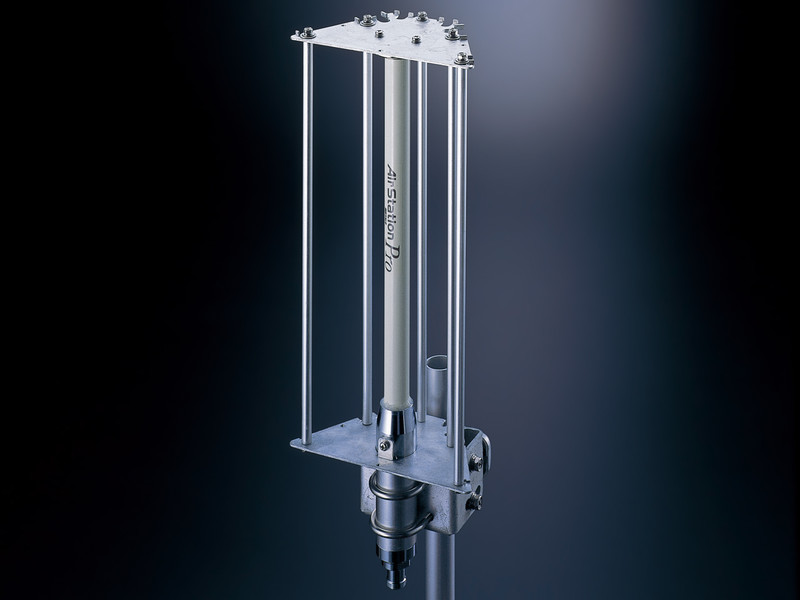

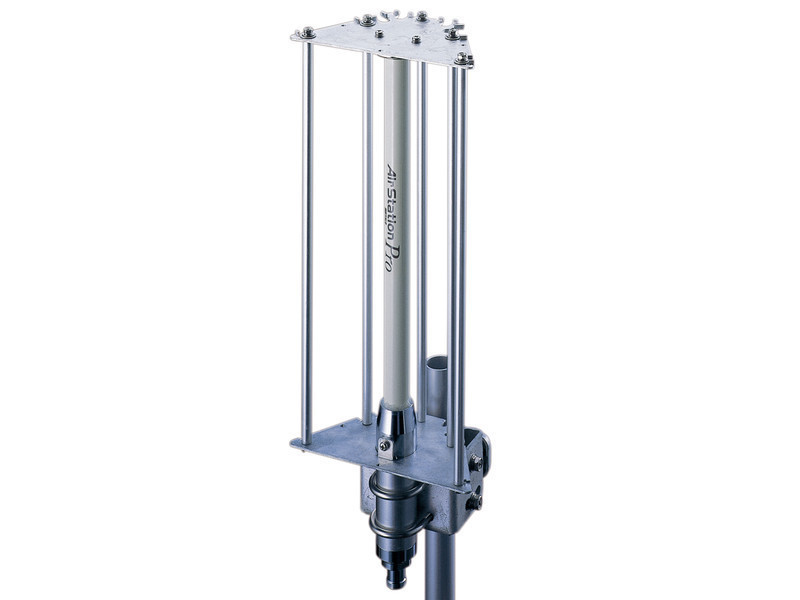

反射器の場所を入れ替えることで、左右の指向性を60/90/120°に変更可能。(上下は30°固定)設置場所にあわせて使用範囲を調整できます。
また、電波が飛ぶ方向以外からのノイズの影響を受けにくいです。

反射器を入れ替えて左右の指向性を変更可能

セクターアンテナ規制(ARIB STD-T66)をクリアするケーブル構成

本製品複数台を同一の場所に設置する場合、干渉など軽減するために、社団法人電波産業会 では無線LANに関する標準規格の中でガイドラインを設けています。バッファローではガイドラインに準じるように以下のようなアンテナケーブル「WLE-CC」の組み合わせを推奨しています。

無線LANに関する標準規格「第二世代小電力データ通信システム/ワイヤレスLANシステム標準規格」(ARIB STD-T66)

干渉範囲が、設置者の敷地内の場合や施設屋内の場合は、ガイドライン対象外です。

型番 60° 90° 120°
1台 2台 3台 4台 5台 6台 1台 2台 3台 4台 1台 2台 3台
WLE-CC5(5m) × × × × × × × × × ×
WLE-CC10(10m) × × × × × × × ×
WLE-CC20(20m) ×

接続例

地球環境に優しい国際レベルの環境性能

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

関連情報

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度 : -30~60℃
湿度 : 0~95%
対応機種 無線LAN対応オプション表をご覧下さい。
アンテナ セクターアンテナ
内蔵アンテナ数 1
ゲイン 水平面半値角 60°: 11.5±0.5dBi
水平面半値角 90°: 10.5±0.5dBi
水平面半値角 120°: 9.5±0.5dBi
VSWR 2以下
適合マスト φ25~48.6mm(40A)
設置場所 屋外、屋内
耐水性 防雨型(保護等級3 防雨型)
耐風速 60m/s以下
周波数帯域 2,400~2,497MHz (1~14ch)
偏波面 垂直偏波
入出力インピーダンス 50Ω
水平面半値角 60°±5°
90°±5°
120°±5°
※反射器の位置を変更することで可変
垂直面半値角 30°±5°
垂直面チルト
コネクタータイプ N-J型(同軸コネクター)
マスト固定金具 マストマウント方式 仰角可変±20°落下防止構造付
(ただし上方向はマスト方向に設置時)
外形寸法 432mm×158mm×164mm
質量 約1.7kg
製品構成 本体
取付金具 (本体取付済み)
防水テープ/キャップ
設置マニュアル
保証書

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

WLE-HG-SEC
4981254670583
