発売時期:

特長

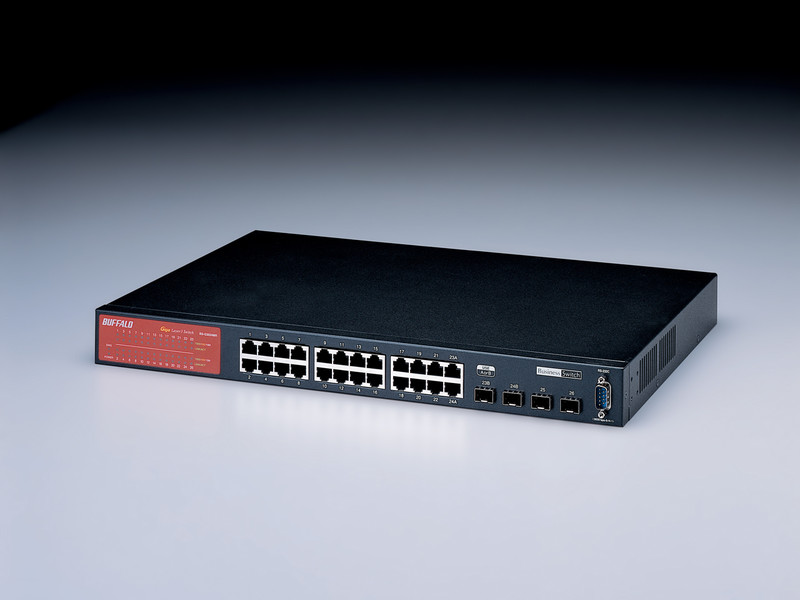

高性能と低価格を実現した全ポートGiga対応レイヤー3スイッチ エントリーモデル

中小規模ネットワークをターゲットとして利用頻度の低いOSPFやマルチキャストルーティングなどの機能を省くことで高性能・低価格の両立を実現しました。

ワイヤースピードでIPフィルターを実現する「ハードウェアIPフィルター」対応

部署間のアクセス制御などに必須であるIPフィルター機能の対応により、高いセキュリティーを確保。
またIPフィルター機能はハードウェア処理により対応、Gigaのパフォーマンスを損ないません。

対応ファームウェア:Ver1.0.2.8以降

リスト数:最大128個、ルール数:1リスト当たり最大16個

VLANによるネットワーク分離&IPフィルタリング設定の手引き

本商品を利用する場合における、最低限のVLAN・ルーティング設定および、タグVLAN の設定、加えてハードウェアIP フィルタリング設定について、基本的な設定手順とポイントについて記述しています。(PDFファイル:608KB)

1000BASE-T:24ポート/mini-GBIC:4ポートを装備(2ポートは排他利用)

全ポートがGigaインターフェースに対応したレイヤー3スイッチ エントリーモデル。ネットワーク端末が最大200台(※1)までの中~小規模ネットワークに最適です。またmini-GBICを 4ポート(※2)搭載し、用途に応じて光ファイバー(※3)を利用することが可能です。

※1. ホストルーティングテーブル数 最大200個、ネットルーティングテーブル数 最大24個までとなります。
※2. 10/100/1000Mとmini-GBICの2ポートは排他利用
※3. mini-GBICポート対応オプション 「BS-SFP-GSR」「BS-SFP-GLR

スタティック及びダイナミックルーティング(RIPv1/v2)に対応

最新のスイッチングコントローラー採用により、ワイヤースピード/ノンブロッキングでのレイヤー3ルーティング(※)を実現します。
スタティック及びダイナミックルーティング(RIP v1/v2)にも対応し、ネットワーク変更への柔軟な対応が可能です。

ルーティング可能なフレームサイズは1,518Byte(ヘッダー及びFCS含む)以下となり、JumboFrame(9,216Byte、ヘッダー及びFCS含む)はスイッチングのみとなります。

Gigaネットワ-クの真価を引き出す「JumboFrame」対応

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させる JumboFrame(9,216Byte(※1))に対応。ギガビットを生かした高速転送(※2)を可能とします。

※1. ヘッダー14Byte+FCS4Byteを含む。
※2. 通信経路全ての機器がJumboFrame対応であることが必要です。

最大約53%※1の省エネを実現 「おまかせ節電」機能

ポートの状態を自動で判断して電力を調節

自動電力調節機能「おまかせ節電機能」により、ポートの使用状態を自動判断、最大約53%※1という節電を実現しました。
夜間に多くのパソコンがシャットダウンされるオフィスや昼間はパソコンが使われることの少ない自宅などで電力の大幅な節約を提供します※2。

※1. 本商品の、全ポート(24ポート)動作時と全ポート未使用時の消費電力を比較(小数点以下四捨五入)。(2009年7月7日現在)

測定環境

電力計

YOKOGAWA製WT210

負荷機

アンリツ製MD1230B Data Quality Analyzer

LANケーブルは全ポート3mを使用

測定方法

負荷機からスイッチングHubへワイヤーレートでデータを転送し、転送し始めてから1分経過後の電力を3回計測。3回測定した平均値を測定結果として採用。

※2. WakeOnLAN機能を使用したパソコンでは「おまかせ節電」機能は動作しません。

ネットワークダウンを未然に防ぐ「ループ防止」機能

ネットワークのループ検出とループ発生ポートを自動的に無効にする「ループ防止機能」(※)を搭載。ネットワーク運用に大きな影響を及ぼすループ障害からネットワーク全体のダウンを自動的に防ぎます。

また、ループ防止機能の動作時はスイッチ前面パネルのLEDが点滅してお知らせ。適切なLAN配線への修正をサポートします。

ファームウェアバージョン1.0.4.5より対応。ダウンロードはこちら

ネットワークループとは

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象。

許可のあるユーザーのみネットワーク接続を許可する「IEEE802.1X」に対応

ポートベースおよびMACベースでのユーザー認証を実現するIEEE802.1Xに対応。EAP/802.1X対応のRadius(認証)サーバーとの組み合わせ※1で『有線』ネットワークにおいてアクセス許可のあるユーザーだけをネットワークに接続させることのできるセキュアなネットワークを構築することができます。(対応EAP:EAP-MD5/TLS/TTLS/MS-PEAP)
また、MACベース802.1Xを用いて、現在のスイッチ※2を有効活用した認証ネットワーク構築も可能です。

※1. IEEE802.1X対応・評価済認証サーバー&サプリカント
※2. 以下の802.1Xフレームの透過に対応したスイッチに限る

LSW-TX-5ECB/5ECW/5ECMS/5ECMR/5ECMB

LSW-TX-5NS

LSW-TX-8NP/8EP/8NS

LSW-TX-16NSR/NP、LSW2-TX-16NPR/NSRR

LSW-TX-24NSRR

LSW-GT-16NSRR、LSW2-GT-16NSRR

LSW-GT-24NSRR

BS-2008/2016

BS-2008UR/2016UR/2024UR

BS-G2008UR/G2016UR/G2024UR

IEEE802.1X対応・評価済認証サーバー&サプリカント

対応Radiusサーバー&サプリカント
Radius
(認証)サーバー
Windows Server 2003 IAS
認証方式
EAP-TLS
EAP-MS-PEAP
サプリカント
バッファロー
クライアントマネージャー3 Ver.1.2.6以降

マイクロソフト
Windows XP SP2 / 2000 SP4以降 OS標準サプリカント(※3)

※3. MACベース802.1X認証には非対応

動作評価済認証サーバー&サプリカント
Radius
(認証)サーバー
Funk Software
Odyssey Server 2.01
Cisco
Secure ACS 3.2
認証方式
EAP-TLS
EAP-MS-PEAP
EAP-TTLS
EAP-TTLS
EAP-MD5
サプリカント
ソリトンシステムズ
Soliton 1XGate
Funk Software
Odyssey Client 4.01
マイクロソフト
Windows XP SP2
OS標準サプリカント(※4)

注. 上記の動作評価情報はあくまで参考情報であり、動作を保証するものではありません。
※4. MACベース認証時は「EAPOL Start機能」を有するIEEE802.1X対応サプリカントが必要です。
WindowsXP/2000の持つOS標準サプリカントは「EAPOL Start機能」を有しない為、ご利用いただけません。

EAPOL-START機能を持ったサプリカント例

バッファロー製クライアントマネージャ3 Ver.1.2.6以降

Funk Software製Odyssey Clientなど(全ての環境での動作保証をするものではありません)

設定や管理を容易にする「日本語Web設定」や「リモート管理」に対応

わかりやすい日本語Web設定インターフェースを装備

従来のBSシリーズでご好評の日本語Web設定インターフェースを本商品にも装備。多くのパソコンに標準でインストールされているWebブラウザーを用いて設定が行えるため、専用ケーブルやアプリケーションは必要ありません。
また、スイッチの設定インターフェースとしてコンソール及びTelnet※も選択可能。ニーズとシーンに応じて様々な設定方法を選択することが可能です。

コンソール及びTelnetの表示言語は英語となります

「ハードウェアIPフィルター」の設定もWebブラウザーから簡単におこなえる

ハードウェアIPフィルターについても、Webブラウザーからの設定に対応。難しいコマンドを覚えなくても、Web画面でわかりやすくセキュリティー設定できます

ファームウェアバージョン1.0.4.5より対応。ダウンロードはこちら

SNMP対応によりネットワーク経由での機器管理に対応

リモートでの機器管理機能であるSNMP v1/v2とRMONに対応し、ネットワークの運用管理の効率化とスムーズな障害復旧をサポートします。

他社製スイッチからの環境移行を容易にする設定変換ソフトウェアをご用意

現在使用中の10/100M-レイヤー3の設定ファイルがあれば、クリックひとつで同等設定内容のまま、BS-G3024MRの設定ファイルへ自動変換できる「レイヤー3設定変換ソフトウェア(※)」の無償ダウンロードを実施中です。
また、使用中のレイヤー3スイッチの設定ファイルを使って、「BS-G3024MR」に互換機能の有無を調べられるため、ご購入前のご検討にも便利です。

設定変換スイッチ商品

アライドテレシス社製レイヤー3スイッチ「8624XL」「8724SL」

β版のため、サポート対象外となりますのであらかじめご了承ください。

「MACアドレスフィルター」機能搭載

IEEE802.1Xに対応していないネットワークプリンターやIP電話機をセキュアに接続する為の、「MACアドレスフィルター機能」を搭載。新旧のネットワーク機器の混在環境に最適です。

※1. ポート最大16MACアドレス
※MACアドレスフィルター機能と802.1X機能は排他利用となります

複数VLANへのIPアドレス配布に対応「簡易DHCPサーバー」機能

面倒なIPアドレス割り当ても「DHCPサーバー機能」(※)で動的に割り当てが可能。スコープ対応で複数VLANへのIPアドレスにも対応します。DHCPサーバー用に、別途サーバーやルーターを用意する必要がありません。

ファームウェアバージョン1.0.4.5より対応。ダウンロードはこちら

企業ユースに安心の高い「安全性」と「信頼性」を確保

高信頼の日本メーカー製電解コンデンサーと様々な安全設計でロングライフを実現

長期使用で信頼性が求められるコンデンサー部分に高信頼の日本メーカー製電解コンデンサーを採用。また近年のトラッキング現象による障害を防ぐ、トラッキング防止加工済3P電源コードを採用し、安全性向上に貢献します。

企業ユースに安心の3年間保証!

弊社従来商品(LSWシリーズ)に比べ約3倍の長寿命設計とノイズやサージ耐性を強化した弊社独自の法人向け品質基準に裏付けされた安心の3年間保証を実現。ネットワーク稼働率のアップによる保守コスト削減をサポートします。

柔軟なネットワーク構築を可能にする「QoS」「VLAN」機能などに対応

通信の優先制御を行う多彩なQoS(Quality of Service)機能搭載

ネットワーク上に様々なアプリケーションが混在する近年の企業内ネットワークにおいては重要な通信を差別化する多彩なQoS機能が必要になります。本商品はIEEE802.1pに基づくQoSに4レベルにて対応するとともにDSCP/IP Precedenceにも対応。多種多様なニーズにお応えします。

様々なVLAN機能に対応

ポートベースVLAN/タグVLAN/マルチプルVLANなど、様々なVLAN機能に対応。ネットワークのセキュリティーとフレキシビリティーの併用を実現します。

全ポートにストレート/クロスケーブル自動判別AUTO-MDIX機能搭載

ストレート/クロスケーブルを自動判別する「AUTO-MDIX機能」で、配線ミスによる通信トラブルを回避。

地球環境に優しい国際レベルの環境性能

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度0℃~45℃、湿度10%~85% (結露なきこと)
対応機器 IEEE802.3、IEEE802.3u、IEEE802.3ab対応機器
19インチラックマウント 対応(取付金具添付)
対応オプション(別売) ギガビットSFP光トランシーバー1000BASE-LX 「BS-SFP-GLR」
ギガビットSFP光トランシーバー1000BASE-SX 「BS-SFP-GSR」
準拠規格 IEEE802.3 10BASE-T/IEEE802.3u 100BASE-TX/IEEE802.3ab 1000BASE-T、IEEE802.3z 1000BASE-SX/1000BASE-LX
IEEE802.3x Flow Control
IEEE802.1D Spanning Tree Protocol
IEEE802.1w Rapid Spanning Tree Protocol
IEEE802.1p Class of Service、Priority Protocol
IEEE802.1Q VLAN tagging
IEEE802.3ad Link Aggregation
IEEE802.1X Port Based Access Control
LANインターフェース IEEE802.3(10BASE-T)、IEEE802.3u(100BASE-TX)、IEEE802.3ab(1000BASE-T)
伝送速度 10/100/1000Mbps
データ転送方式 ストア&フォワード
管理機能 SNMP v1/v2cサポート
MIBⅡ、Bridge MIB、Etherlike MIB、P-bridge、Q-bridge MIB、Interface MIB、RMON MIB、RADIUS MIB、Private MIB
RMON(Group1,2,3,9)サポート(including Statistics,History,Alarm and Event)
日本語WEB、TELNET(CLI)、Console(CLI)による設定
TFTPによるファームウェアアップグレード機能、TFTPによる設定の保存/復元(Console/Telnet)
HTTPによるファームウェアアップグレード機能、HTTPによる設定の保存/復元(Web)
Syslog/Syslog転送サポート
SNTPサポート
AdminTools(WL-ADT)対応
セキュリティー機能 ユーザー名、パスワード
ポートベース・MACアドレスベース※1※2のIEEE802.1X認証対応(EAP-MD5/TLS/TTLS/MS-PEAP)
MACアドレスフィルター(1ポート最大16MAC)※3
ハードウェアIPフィルター機能(プロトコル番号、TCP/UDPポート番号、TCP制御コード)※4
ソフトウェアIPフィルター機能(ルーティング端末制御)
※1:MACアドレスベースIEEE802.1X使用時は、1ポート12台まで認証可能
※2:MACアドレスベースIEEE802.1X使用時は、「EAPOLStart機能」を有するサプリカントが必要です。
・EAPOL-START機能を持ったサプリカント
 例)Funk-Software社Odyssey Clientなど(全ての環境での動作保証をするものではありません)
 注)MACアドレスベースIEEE802.1X使用時はWindowsXP/2000の持つOS標準サプリカントはご利用いただけません。
※3:IEEE802.1X機能とMACアドレスフィルタ機能はポート単位で排他動作
※4:CLIのみ、リスト数:最大128個、ルール数:1リスト当たり最大16個
サポート機能 JumboFrame9,216Byte(ヘッダー14Byte+FCS4Byte含む)サポート
※スイッチングのみ
スパニングツリー(IEEE802.1D/1w)サポート
ポートベースVLAN/マルチプルVLAN/タグVLAN(IEEE802.1Q)
ブロードキャスト/マルチキャスト/DLFストームコントロール
QoS(ポートベース/IEEE802.1p/DSCP/IP Precedence 4レベル)
トランキング(固定及びLACP、2/3/4ポート単位、最大4グループ)
ポートミラーリング(2グループ)
HOLブロッキング防止機能
ループ防止機能
IGMP Snooping v1/v2
IEEE802.1X認証におけるSecondaryRADIUSサーバーサポート
BPDU/EAPOLの透過/破棄選択機能
DHCPサーバー
DHCPリレー
SNTPクライアント
クライアントマネージャ3対応
日本語Web設定インタフェース
バッファー容量 512KB
伝送路符号化方式 マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)、4D-PAM5(1000BASE-T)
アクセス方式 CSMA/CD
データ転送速度 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット/s(1000BASE-T)
アドレステーブル 8,192件
ポート数 10/100/1000M: 24ポート(RJ-45)
SFPスロット: 4ポート
※10/100/1000MとSFPスロットの2ポートは排他利用
適合ケーブル 10BASE-T:UTPカテゴリー3以上
100BASE-TX:UTPカテゴリー5以上
1000BASE-T:UTPカテゴリー5e以上
伝送距離 100m(UTP)
コネクター形状 RJ-45型モジュラージャック/SFPコネクター
スイッチング・ファブリック 52Gbps
メインメモリー 32MB
SNMP 対応
レイテンシー 1000M: 64bytes時3.9μsec(S&F)、100M: 64bytes時5.6μsec(S&F)
フラッシュメモリー 8MB
MACアドレス学習方式 IVL
コンソールポート RS-232C D-Sub 9ピンオス
ルーティング機能 スタティック(静的)ルーティング、ダイナミック(動的)ルーティング:RIP v1/v2
ルーティングフレームサイズ 1,518Byte(ヘッダー及びFCS含む)
ルーティングテーブル数 ホスト:200個、ネット:24個
VLAN数 256個(VLAN ID:1~4,094、IPアドレス設定可能なVLANは24個)
電源電圧 AC100V 50/60Hz
消費電力 最大43W
消費電流 最大0.77A
発熱量 154.8kJ/h
外形寸法 W440×H43×D257mm
質量 3.4kg
保証期間 3年間
保守パック 対応(グループA)
最長保証年数:5年間
対応商品はこちら
規格 VCCI Class A
製品構成 本体
ACケーブル
3P-2P変換コネクター(アース線付)
ゴム足
シリアルケーブル
19インチラック取付金具
19インチラック取付金具ネジ
化粧ビス
シリアルNoシール
マニュアルCD
マニュアル/保証書

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 24ポート

BS-G3024MR
4981254646021
