発売時期:

WAPM-1166Dシリーズ

WAPM-1166D

3年保証
保守対応
緊急時モード搭載
公平通信制御
DFS障害回避
干渉波自動回避

JANコード: 4981254022269

カラー : ホワイト

特長

教材や資料のダウンロードもスムーズ

高速転送を実現する11ac

高速無線LAN規格「11ac」に対応

11acと従来無線LAN規格の最大転送規格

従来の11nに比べ約2.8倍※の高速転送速度を実現。大容量データを短時間で転送でき、無線LANを介した教材や資料のダウンロードもスムーズです 。従来規格11n/a/g/b搭載機器も接続できるので、お持ちの無線機器を買い替えることなく、手軽に快適な無線LAN環境を整えられます。また、将来11ac対応のスマホやタブレットを大量に導入した場合でも、アクセスポイントの買替えが不要となり、末永くお使いいただけます。

規格最大値を比較した場合 2014/9 現在 当社調べ

高速無線LAN規格「11ac」とは
11ac(Draft)準拠版なら一度に運べる量が多い

「11ac」とは、米国電気電子学会(IEEE)にて策定が進められている高速化のための新技術です。2013年3月の電波法改正により、日本国内でも高速無線LAN規格「IEEE802.11ac」として使用できるようになりました。「帯域幅拡大」「変調信号の多値化」「MIMO方式の拡張」により、 従来規格の11nと比べ、約11.5倍(規格最大値)の高速化を実現。デジタル家電から防犯装置、自動車など、複数の機器同士を同時に、 スムーズに無線でつなぐことができます。

共通SSIDへ設定変更で誰でも通信が可能に

災害発生時に通信環境を提供できる「緊急時モード」搭載

WLS-ADTから緊急時モードへ一括切替をするとパスワード入力不要で通信が可能に

本商品は、パスワードの入力がなくても共通のSSIDを指定するだけで通信ができる「緊急時モード」を搭載しています。 学校の体育館や自治体の施設など避難場所になりうる場所に本商品を設置すれば、「緊急時モード」をONにするとで避難者はスマホやタブレットから通信をすることができ、安否確認の連絡や災害情報を知ることができます。 設定変更はソフトウェアの管理画面(※)とWeb設定画面から行うことが可能なため、緊急時の設定変更も安心です。

ネットワーク管理ソフトウェアWLS-ADTで本商品をあらかじめグループモードに設定しておく必要があります。

「緊急時モード」に一括切り替え可能

目立つ場所にボタンを設置

複数のアクセスポイントを「緊急時モード」へ一括切り替えすることが可能。事前設定をしておくことで、専門の知識がない方でも、緊急時にボタンを押すだけで対象機器へ設定を有効化することができます。

ネットワーク管理ソフトウェアWLS-ADTからのみ可能

エコ機能を搭載した省エネモデル

省エネをサポートする低消費電力設計

導入時の負担を軽減するPoEに対応

LANケーブルを用いて電力給電できる

本商品は、LANケーブルを用いて電力給電できるPoEに対応しています。
従来の802.3afで動作するので、既設のPoE給電機器をそのまま利用していただくことも可能です。

オプションでACアダプターを用意。
WLE-OP-AC12(オプション)

環境に配慮し本商品にはACアダプターが同梱されていません。ACアダプター使用の場合は、オプションのACアダプター「WLE-OP-AC12」(別売)、「WLE-OP-AC12C」(別売)をご利用ください。

消費電力を低減するLED消灯機能

消費電力を低減するLED消灯機能

LEDを消灯して使用することで、無線LAN使用時の消費電力を低減します。

有線LANの電力供給を調整。自動電力調節機能「おまかせ節電NEXT」を搭載

「おまかせ節電NEXT」

自動電力調節機能「おまかせ節電NEXT」により、パソコンの電源がOFFになっているポートや未使用のポートへの電力供給の制限や、接続されているLANケーブルの長さを自動判断して自動的に電力を調節する賢い節電を実現しました。夜間に多くのパソコンがシャットダウンされるオフィスで電力の大幅な節電を実現します。また、「おまかせ節電NEXT」でアイドリングストップモード(IEEE802.3az EEE)にも対応し、データが流れていない時の電力も自動的に削減。業務中のオフィスでの大幅な節電も実現します。※

LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。

設置場所を選ばないコンパクトサイズ

低消費電力により筐体の大幅な小型化を実現。見た目にもすっきりとシンプルなデザインで、設置場所を選ばず、学校やオフィスの美観を損ないません。

ネットワーク管理ソフトウェア「WLS-ADT」に対応

無線LANの導入・高度な運用を簡単に

WLS-ADTでまとめて管理

本商品は複数のアクセスポイントを一括で管理できるネットワーク管理ソフトウェア「WLS-ADT」に対応しています。 「WLS-ADT」は導入時の設定や電波調整などを一括で設定管理することができ、障害発生時も機器の状況を一覧から確認することが可能。トラブルにもいち早く対応することができます。 多数のアクセスポイントを導入した環境でもシンプルな管理方法でご利用いただけます。

IEEE802.1x/EAP認証やマルチSSIDに対応

安心のセキュリティー

Raciusサーバーとの連携で強固なセキュリティーを実現

強力なセキュリティーでアクセス許可のあるユーザーを接続させる事が可能

RADIUSサーバーとの組み合わせにより、アクセス許可のあるユーザーだけをネットワークに接続させるIEEE802.1X/EAP認証に対応。ユーザー情報はRADIUSサーバーで一元管理され、ユーザー管理も簡単です。さらにRADIUSサーバーに登録されたMACアドレスに基づくMACアドレス認証(ファームウェアVer. 1.2.6で対応)や無線アクセスポイント内部でのローカルDBに基づくMACアドレスフィルターにも対応しています。

動作評価済Radius(認証)サーバー&サプリカント
WAPM-1166D(Ver. 1.2.7以降)
Radius(認証)サーバー ソリトンシステムズ
NetAttest EPS ST-04(Ver. 4.8.1)
認証方式 EAP-TLS
サプリカント マイクロソフト
Windows 8.1 64bit
OS標準サプリカント
Apple
iOS(Ver. 8.0.2)
Google
Android(Ver. 5.0)

取付金具付属。セキュリティーケースも用意(別売)

自由な設置が可能。盗難やいたずらも防止

豊富な設置オプション

壁掛け設置 天井設置

壁掛けや天井などの高所に設置ができる取付金具を標準添付。またスチール壁面への簡単設置が可能なマグネットキット(BS-MGK-A)(別売)にも対応。設置の自由度が高く、より電波が安定した場所に設置できます。

本商品は従来商品のWAPM-APG600H、WAPS-APG600H、WAPS-AG300Hと同じ筐体を使用している為、従来商品の取付穴や各種オプションをそのままご利用頂けます。リプレース時の入れ替え設置が行いやすいよう配慮しています。

設置後のセキュリティーにも配慮

設置後のセキュリティーにも配慮

機器の盗難や各種ポートへのアクセスを防ぎ、無用なネットワークトラブルを防止するセキュリティーケース(WLE-OP-SC)(別売)を用意しています。公共施設や学校など、不特定多数の目に触れる場所での、盗難やいたずら防止に最適。別売のケンジントンロックを使用すれば、より強固に盗難を防止できます。

ケンジントンロックは市販のものをお使い下さい。

その他の特長

無線アクセスポイントの設定をUSBメモリーで保存・復元可能

アクセスポイントの現在の設定をパソコン上や接続したUSBメモリーに保存したり、パソコン上や接続したUSBメモリーに保存した設定ファイルをアクセスポイントに復元することができます。保存・復元が可能になることで、アクセスポイントにトラブルが発生した場合、機器を入替しても保存していた設定に復元することができ、初期設定の手間を省くことが可能です。

無線LANの各種基本機能に対応

WEP(64/128bit)、IEEE802.1x/EAP、WPA/WPA2-PSK及びWPA/WPA2-EAPに対応

無線端末間の通信を遮断するSTAセパレーターやSSIDセパレーター対応

Any接続拒否及びSSID隠蔽により不正な無線端末の接続を防止

SNMPに対応し、既存のネットワーク管理システムを用いた機器監視が可能

無線端末の接続台数制限により、無線帯域のロードバランスを図れる

QoS/WMMサポートにより、リアルタイムアプリケーションなど優先度をつけた転送が可能

ネットワークの冗長構成をサポートするSTP対応によりネットワークのダウンタイムを最小限にできる

安心の3年保証

安心の3年保証

※画像はイメージです

安定したネットワーク稼動のために、ネットワーク機器の信頼性は最も重視されるポイント。当社独自の企業向け品質基準による高信頼部品の選定など品質の追求によって長寿命設計に取り組んでいます。また高い信頼性への取り組みの成果として3年保証を実現しております。

動作保証温度50度

50度保証

本商品は、筐体設計の見直しを行い、従来商品では動作環境の限界温度が45度のところ、50度まで動作を可能にしました。オフィスの天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度:0~50℃
湿度:10~90%
※結露なきこと
※本製品は屋内使用に限ります
対応PoE受電機器 対応するPoE(IEEE802.3at-Draft3.0/IEEE802.3af/バッファロー独自ハイパワーPoE対応)受電機器は、こちらをご確認ください
対応オプション(別売) ネットワーク管理ソフトウェア WLS-ADT
セキュリティーケース WLE-OP-SC
ACアダプター WLE-OP-AC12C
WLE-OP-AC12
コンソールケーブル BS-CON
マグネットキット BS-MGK-A
縦置きスタンド WLE-OP-STN
外部アンテナ・同軸ケーブル こちらをご確認ください。
※屋外にアンテナを設置して使用される場合は、ファームウェアをVer. 1.2.6以降にアップデートし、[802.11a 無線基本]-[屋外モード] にて屋外モードを有効にしてください。IEEE 802.11aで屋外モードを有効にすると、屋外での使用が禁じられているW52、W53を使用しなくなります。
マグネット取付金具 LSW-KG5P
無線LANインターフェース 伝送方式 直接拡散型スペクトラム拡散(DS-SS方式)、直交波周波数分割多重変調(OFDM方式)、単信(半二重)
周波数範囲(チャンネル) IEEE802.11a:5.2GHz~5.7GHz( 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 100 / 104 / 108 / 112 / 116 / 120 / 124 / 128 / 132 / 136 / 140ch )
IEEE802.11g / IEEE802.11b:2.4GHz (1~13ch)
セキュリティー WPA2-PSK(AES)、WPA2-EAP(AES)、WPA/WPA2 mixed PSK、WEP(128/64bit)、Any接続拒否、プライバシーセパレーター
アンテナ 外付け2.4GHz/5GHz デュアルバンド
準拠規格 IEEE802.11ac /IEEE802.11n / IEEE802.11a / IEEE802.11g / IEEE802.11b
データ転送速度(理論値) 最大866Mbps(IEEE802.11ac)、最大300Mbps(IEEE802.11n)、最大54Mbps(IEEE802.11a、IEEE802.11g)、最大11Mbps(IEEE802.11b)
アクセス方式 インフラストラクチャーモード、WDSモード
インターフェース 2.4GHz及び5GHz同時通信
リピーター機能(WDS) 対応(最大6台)
※WDS認証方式は新定義方式です。異なるWDS認証方式とは接続できません。詳しくは こちら でご確認ください。
有線LANインターフェース アクセス方式 CSMA/CD
端子数 2(AUTOMDIX対応)
※PoE受電対応はLAN 1端子
準拠規格 IEEE802.3ab(1000BASE-T)、IEEE802.3u(100BASE-TX)、IEEE802.3(10BASE-T)
スイッチングデータ転送方式 ストア&フォワード
アドレステーブル MACアドレス 4,096アドレス(自動学習方式)
端子形状 RJ-45型8極コネクター
データ転送速度(規格値) 10M/100M/1000Mbps(オートセンス)
転送距離 100m
伝送方式 1000BASE-T(8B1Q4/PAM5)、100BASE-TX(4B5B/MLT-3)、10BASE-T(マンチェスターコーディング)
USB端子 1ポート(USB2.0 TypeA)
※USB Flash専用
管理機能 管理プロトコル SNMP(v1/v2c/v3/Trap)
その他機能 Web(ブラウザIE8以降)、WLS-ADT(別売)対応
HTTPによるF/Wアップグレード機能、設定の保存/復元(Web)
ラピッドスパニングツリー(IEEE802.1w)サポート(RSTP対応済)、Syslog機能、Syslog転送サポート、MIB Ⅱ、IEEE802.11MIB、BridgeMIB、InterfaceMIB、IEEE802.1、LLDP-MIB、IP取得方法:手動/DHCP
セキュリティー機能 マルチSSID 最大32個(2.4GHz帯 16個、5GHz帯 16個)
タグVLAN(802.1Q) 最大32個、VID=1~4096
その他機能 認証方式:オープン、共有キー、IEEE802.1X(TLS/TTLS/PEAP)
暗号化方式:WEP(64bit/128bit)、WPA2(AES)、プライバシーセパレータ(STA/SSID)、ポートベースVLAN、Any接続拒否(SSID隠蔽)、MACアドレスフィルター、管理ユーザID/パスワード、電波出力制限機能、WPS
サポート機能 電波出力調整、電波混雑防止機能、APSD、DTIM、Beacon Period、QoS、ロードバランス(接続台数制限)、無線LAN環境モニター、MAC-RADIUS認証、内蔵RADIUSサーバー機能、Proxy ARP(プロキシ・アープ)機能
電源 AC100V 50/60Hz(ACアダプター使用時)
最大消費電力 12.95W

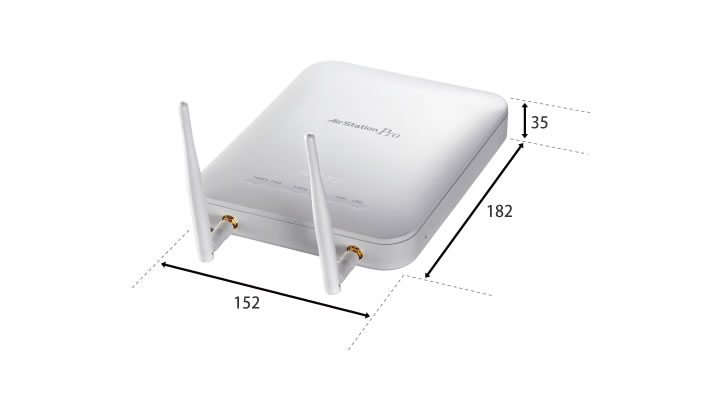

外形寸法(幅×高さ×奥行) W152×H182×D35mm
※本体のみ(アンテナ・突起部除く)
質量 約407.3g(アンテナ含まず)
保証期間 3年間
保守パック 対応(グループA)
最長保証年数:5年間
対応商品はこちら
RoHS基準値 準拠
※RoHS基準値についてはこちらをご覧ください。
規格 VCCI Class B
主な付属品 壁掛け金具、壁取付用ねじ、アンテナ×2本、取扱説明書

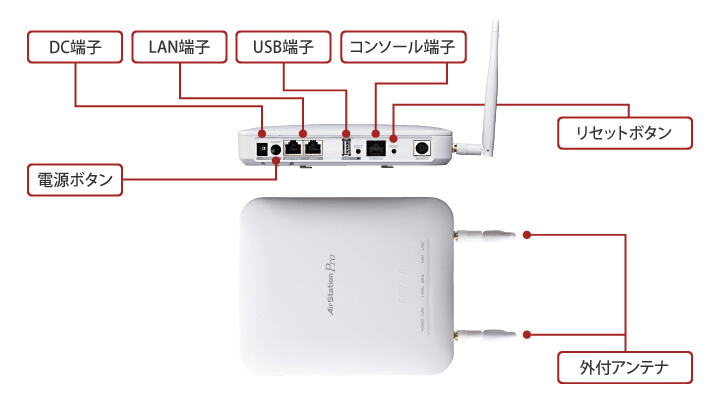

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ホワイト

WAPM-1166D
4981254022269

この商品には新しい後継モデルがあります

WAPM-1266Rシリーズ

WAPM-1266R

価格
JANコード 4981254041864
備考 ホワイト
