校内丸ごとWi-Fi化を実現するネットワーク機器

教室や体育館・校庭まで広がる、
学校Wi-Fiの新しいスタンダード

教室内だけではなく、校内全体に快適なWi-Fiを整備することで、特別教室での教材コンテンツの利用や、屋外で行う調べ学習など、タブレットを活用した授業ができます。校内全体で安定してWi-Fiが利用できるよう、ご利用用途に合わせた機器選びがおすすめです。

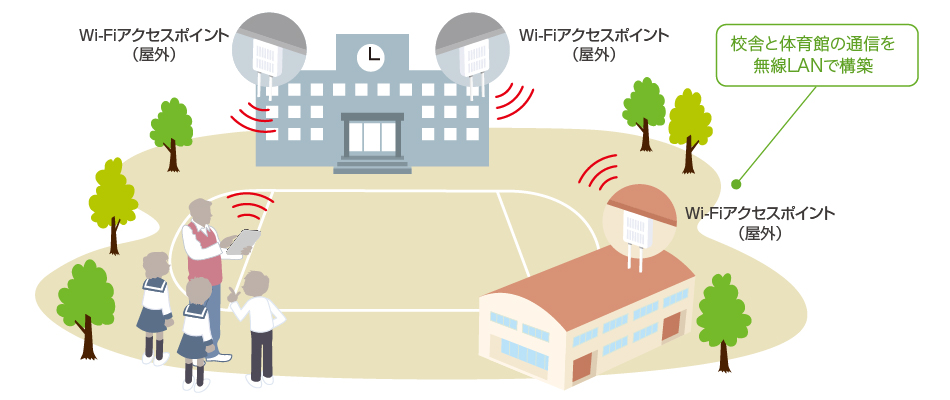

ケーブルを敷設することなく、校舎から離れた場所でも快適に通信

離れている校舎同士や体育館など、点在する各施設は屋外用アクセスポイントを軒下に設置することで、ネットワーク化。体育館や校庭での屋外授業、運動会の配信などさまざまなシーンで無線ネットワークを活用できます。

校庭でも屋外無線アクセスポイントで、広いエリアをカバー

屋外で、Wi-Fi以外の機器から出る干渉波を自動で検知し、干渉しないチャンネルへ変更することで、快適な通信を維持。
さらに、「DFS障害回避機能」により、外部からの干渉を受けにくい5GHz帯の通信環境を構築。授業の進行を妨げません。

校庭における無線到達距離測定

校庭面積約6,000㎡（生徒数480人相当の中学校）を縦・横に3分割

約100m先で60Mbps程度のスループットを実現。利用可能チャンネルが少ないため、外来波による速度低下を考慮する必要あり、特に宅地等に校庭が近い場合、干渉の可能性があります。

約100m先でも100Mbps以上のスループットを実現。防災用途等で利用する場合には、外来波の影響が少ない5GHz（11ac）の利用をおすすめします。

測定環境

使用機器

アクセスポイント：WAPM-1266WDPR（添付アンテナ 2×2）、子機：NEC VersaPro VK15D/SQ-R（内蔵アンテナ 2×2）

無線設定

2.4GHz（使用チャンネル 7+11Ch、IEEE802.11n、40MHz）、5.6GHz（100～112Ch、IEEE802.11ac、80MHz）

測定方法

IxChariot にてAP→子機の通信30秒間のスループットを測定

推奨の屋外向けアクセスポイント

WAPM-1266WDPRA

WAPM-1266WDPR

DFS障害回避機能※

レーダー波を検知して瞬時に自動でチャンネル切り替え

「DFS」によるWi-Fi停止を回避するため、レーダー波監視専用アンテナを搭載。干渉しないチャンネルを常に監視し把握することで、レーダー波を検知した際に、瞬時に干渉しないチャンネルへと自動的にチャンネル切り替えを行います。

特許取得済(特許第4886814号)、令和元年度愛知発明賞受賞

動作保証温度

低温・高温の環境の設置にも対応

WAPM-1266WDPRは、動作保証温度-25～55℃で、1年を通して温度変化の大きい屋外や体育館など、過酷な環境でのWi-Fi通信を実現します。WAPM-1266WDPRAは、動作保証温度-30～55℃であるため、冷凍倉庫での使用も可能です。また、赤外線を反射する遮光塗料によって温度の上昇を抑制するので、校庭やキャンプ場など、周囲に日光を遮るものがない場所にも設置が可能です。

雨風・砂埃に強いIP55対応

IP55に対応した高い防塵･防水性能を実現

防護等級IP55(防塵等級5、防水等級5)に対応しています。塵や埃、雨風の当たる学校や体育館の軒下への設置に好適です。

耐腐食性能

基板の腐食をフッ素コーティングで防止

JISにて規定された手順に基づき、硫化水素試験および塩水噴霧試験を実施。過酷な条件下でのWi-Fi通信を実現します。

モデル毎の特長の違い

	WAPM-1266WDPRA	WAPM-1266WDPR
5GHz	○	○
2.4GHz	○	○
直射日光	○	×
保証温度	-30℃～55℃	-25℃～55℃
防塵・防水	IP55	IP55
耐腐食	○	○
