特長
無線アクセスポイントなど消費電力の多いPoE受電機器を多台数接続できる
384W給電可能なPoEスマートスイッチ
従来モデル（180W給電）※に比べ給電能力を2倍以上に増強しました。高性能な無線アクセスポイントを多台数給電するのに最適なPoEスマートスイッチです。

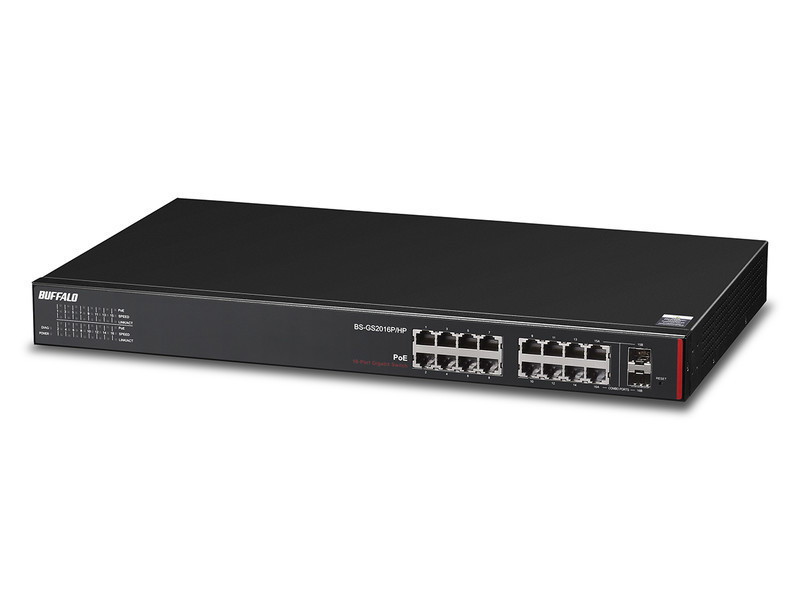

16ポートモデルBS-GS2016P 24ポートモデルBS-GS2024P
ネットワーク管理者の負担を軽減
多様な管理機能を搭載
つながる機器の死活監視が可能、SNMPに対応
本商品はネットワーク経由の管理・制御を可能にするSNMPに対応しており、機器の状態、通信状況などを集中管理できます。一元的に管理することで、障害時にも原因の特定が容易になり迅速な対処が可能になります。
複数のネットワークを構築できるVLAN機能に対応
VLANとはスイッチの内部で複数のネットワークに分割する機能です。ネットワークの利用法やセキュリティ・レベルの違いなどに応じてネットワークの特定の部分にのみ特定の運用ポリシーを適用する、といった場合に有効活用できます。
本商品はポートベースVLAN/タグVLAN/マルチプルVLANなど、様々なVLAN機能に対応。ネットワークのセキュリティーとフレキシビリティーの併用を実現します。
直感的な操作が可能、Web設定画面に対応
本商品は、Web設定画面からCLIの知識や特別なアプリケーションなしで設定・管理ができ、日本語表示対応で直感的な操作が可能です。複数フロアに分かれたネットワークを運用する場合でも、各フロアスイッチにWebブラウザーから簡単にアクセス、設定することができます。導入時設定、運用ポリシーの適用などネットワーク経由での集中管理が可能となり、管理コストを軽減することができます。
通信の優先制御を行う多彩なQoS(Quality of Service)機能搭載
ネットワーク上に様々なアプリケーションが混在する近年の企業内ネットワークにおいては重要な通信を差別化する多彩なQoS機能が必要になります。本商品はIEEE802.1pに基づくQoSに8レベルにて対応するとともにDSCP/IP Precedenceにも対応。多種多様なニーズにお応えします。
許可されたユーザーだけを接続する各種認証機能に対応
RADIUSサーバーとの組み合わせにより、対応アクセス許可のあるユーザーだけをネットワークに接続させるIEEE802.1X/EAP認証に対応。
また、サプリカント不要で認証できるMACアドレス認証にも対応しています。
ネットワーク機器の統合管理を実現する管理ソフトウェア対応
ネットワーク管理ソフトウエアWLS-ADTに対応し、同じポリシーに属する複数スイッチの一括設定や当社の無線アクセスポイントやNASなどの他のネットワーク機器と統合して運用・管理をすることができます。
従来機種との価格差を抑えたリーズナブルな高機能スイッチ
従来機種との価格差が￥23,000以内で導入しやすい
従来品よりも約2倍の給電能力を持ちながら、低価格に抑えることにより、従来2台必要だった環境でも1台で運用でき、導入・運用コストの削減が可能です。
安心して商品をお使い頂くために
高信頼設計と法人様専用のサポート窓口
安定したネットワーク稼働を実現、高信頼設計
本商品は、安定したネットワーク稼働を実現するため、当社独自の品質基準による高信頼部品の選定など高品質を追求し、長寿命設計に取り組んでいます。
動作保証温度50度
本商品は、50℃の環境下での動作が可能です。教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。
最長5年保証
本商品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にWeb上から5年保証登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。
5年保証を受けるには、事前にお客様による登録が必要です。必ず本商品購入後30日以内に、登録を行ってください。
当社からの「登録完了通知メール」の送信をもって、5年保証登録完了とさせていただきます。
法人様向け専用サポート窓口
法人様向け専用サポート窓口をご用意しておりますので、万が一のトラブルの場合もメール・電話にてサポートをさせていただきます。
ネットワークカメラや無線アクセスポイントに最適
無駄なPoE給電を抑えるPoEスケジューラー機能を搭載
指定した時間や曜日にPoE給電をON/OFFできるPoEスケジューラー機能を搭載。例えば、無線LANアクセスポイントが使われることの少ない夜間や休日にPoE給電を止めることで手間なく無駄な電力使用を省くことができます。
全ポートGiga対応のスマートスイッチ
Giga化が進む企業内のスイッチとして最適
全ポートGigaインタフェース装備のスマートスイッチ。
Giga化の進む企業内のスイッチとして最適です。
接続機器数やオフィスの規模によって選べる、24ポート、16ポートをラインナップ。
接続先の機器とのリンクが確立すると、LEDが光ってお知らせします。Gigaでのリンク確立時は「緑色」、100Mbpsでのリンク確立時は「橙色」に LEDが点灯します。各ポートの接続状況がひと目で確認できます。
Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送※を可能にします。
「BS-GS2024P/HP」 Jumbo Frame：9,216バイト
「BS-GS2016P/HP」 Jumbo Frame：9,216バイト
通信経路全ての機器が JumboFrame対応であることが必要です。
アイドリングストップモードでデータが流れていないときの電力も削減
自動で省エネ。進化した「おまかせ節電NEXT」
自動電力調節機能「おまかせ節電NEXT」により、パソコン等の電源がOFFになっているポートや未使用のポートへの電力供給の制限し、夜間に多くのパソコンがシャットダウンされるオフィスで電力の大幅な節電を実現します。また、「おまかせ節電NEXT」でアイドリングストップモード（IEEE802.3az EEE）にも対応し、データが流れていない時の電力も自動的に削減。業務中のオフィスでの大幅な節電も実現します。※
LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。
安定したネットワークの構築を実現
「ループ検知」や「DHCPスヌーピング」でネットワークダウンを未然に防ぐ
ループを検知し該当ポートを無効化
ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。
ループ発生時には、ループ発生したことをお知らせするために、DIAG LEDが「赤色」に点滅し、これにより迅速なループ排除が可能です。
ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます
意図しないDHCPサーバーからのIPアドレス配布による通信障害を防ぐ
通信障害の原因となる不正なDHCPサーバーをネットワークから遮断するDHCPスヌーピング機能を搭載。
意図しないDHCPサーバーから配布されるIPアドレスが、正式なDHCPサーバーから配布されたIPアドレスと重複した場合、通信障害が発生しますが、本機能はこれらの障害を未然に防げます。
『収納ボックス※』に対応
本製品には壁面取付用のネジ穴がついており、収納ボックス内の板へ取付が可能です。
※収納ボックス対応条件：
製品および、使用に必要な装置(ACアダプター等）が1,520×920×128mmの収納ボックスに設置できる事。
設置には別途製品に応じたネジをご用意ください。
製品周辺温度が製品仕様温度内で収まる様に設置をしてください。
添付の取付金具やオプションが充実
様々な設置ニーズに対応できる便利設計
19インチラックへの設置を可能にする取付金具を添付。様々な設置ニーズに対応できます。
本商品添付のラック取付金具で、19インチラックへの取り付けが容易に行えます。
その他の特長
導入コストの削減と施工期間の短縮、施工の自由度もアップ
PoEスイッチを導入すればLANケーブル1本でデータ通信と電力供給を実現できるため、電源工事に必要な費用を大幅に削減可能。また工事工数が減るため、施工期間も短縮可能です。
さらに機器の設置場所が電源の場所に左右されないため施工の自由度が高く、ACアダプターがなくなるため見た目もすっきりします。
PoEスイッチ使用によるコスト削減効果例
| PoEスイッチあり | PoEスイッチなし | |||||||
|---|---|---|---|---|---|---|---|---|
| 機器費用 | ||||||||
| 無線LANアクセスポイント | WAPM-2133TR | 10台 | 1,097,800円 (税抜998,000円) |
10台 | 1,097,800円 (税抜998,000円) |
|||
| ACアダプター | WLE-OP-AC12C | 0台 | 0円 | 10台 |
52,800円
(税抜48,000円) |
|||
| PoEスイッチ | BS-GS2016P/HP | 1台 | 91,080円 (税抜82,800円) |
0台 | 0円 | |||
| 機器費用合計 | 1,188,880円 (税抜1,080,800円) |
1,150,600円 (税抜1,046,000円) |
||||||
| 工事費用（部材込） | ||||||||
| LAN工事（各30m程度） | １式 |
198,000円
(税抜180,000円)
|
１式 |
198,000円
(税抜180,000円)
|
||||
| 電源工事（各30m程度） | １式 | 0円 | １式 |
206,250円
(税抜187,500円)
|
||||
| 無線設置・設定 | １式 |
198,000円
(税抜180,000円)
|
１式 |
198,000円
(税抜180,000円)
|
||||
| スイッチ設置・設定 | １式 |
19,800円
(税抜18,000円)
|
１式 | 0円 | ||||
| 工事費用合計 |
415,800円
(税抜378,000円)
|
602,250円
(税抜547,500円)
|
||||||
| 施工費用合計 |
1,604,680円
(税抜1,458,800円)
|
1,752,850円
(税抜1,593,500円)
|
||||||
| 148,170円(税抜134,700円)お得です | ||||||||
算出条件：無線LANアクセスポイント10台設置、LAN及び電源配線は各30m敷設。当社調べによる。
機器の価格は2022年7月1日現在の希望小売価格です。最新価格は、各商品ページをご確認下さい。
スイッチの各種基本機能に対応
IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠
全ポート10M/100M/1000M Full-Duplex/Half-Duplex機能搭載
全ポート10M/100M /1000M Auto-Negotiation機能搭載
IEEE802.3x、フローコントロール（全二重動作時）、バックプレッシャー（半二重動作時）対応
Link/Active、Powerを視覚的に認識できるLED搭載
エラーフレームフィルタリング機能搭載
信頼性の高いスイッチングを実現するストア＆フォワード転送方式採用
ACケーブルの抜けによるトラブルを防ぐ
ACアダプターが本商品から抜けるのを防ぐため、付属のACケーブル抜け防止バンドを使って固定できます。
セキュアなネットワーク構築に最適
「EAPOL（IEEE802.1Xフレーム）透過」に対応しているため、すでにMACベースのIEEE802.1X認証を導入している環境にも容易に追加可能です。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。
コンセント周りがすっきり
かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。
ケーブルのストレート/クロスを自動判別
接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。
RoHS基準値準拠
2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。
RoHS基準値についてはこちらをご覧ください。
ネットワーク関連商品
仕様
| 対応情報 | 対応OSなどの対応情報は、対応情報ページからご確認いただけます。 | |
|---|---|---|
| 対応機種 | IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器 | |
| 対応PoE受電機器 | 動作確認済受電機器はこちらをご確認ください。 | |
| 19インチラックマウント | 対応（取付金具添付） | |
| 対応オプション（別売） | ギガビットSFP光トランシーバ ｢BS-SFP-GSR、BS-SFP-GLR｣ | |
| 準拠規格 | IEEE802.3 10Base-T/IEEE802.3u 100Base-TX/IEEE802.3ab 1000Base-T IEEE802.3x Flow Control IEEE802.1D Spanning Tree Protocol IEEE802.1w Rapid Spanning Tree Protocol IEEE802.1s Multiple Spanning Tree Protocol IEEE802.1p Class of Service、Priority Protocol IEEE802.1Q VLAN tagging IEEE802.3ad Link Aggregation IEEE802.1X Port Based Access Control |
|
| 伝送速度（規格値） | 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T) | |
| データ転送方式 | ストア&フォワード | |
| 管理機能 | SNMP v1/v2c/v3サポート MIBⅡ、Bridge MIB、Etherlike MIB、P-bridge MIB、Q-bridge MIB、Interface MIB、RMON MIB、RADIUS MIB RMON(Group1,2,3,9)サポート（including Statistics,History,Alarm and Event） LLDP 日本語Web設定インターフェース(IPv4/IPv6) http(Webブラウザ)による設定、ファームウェアアップグレード、設定の保存・復元 Syslog/Syslog転送サポート ネットワーク管理ソフトウェア(WLS-ADT)対応 |
|
| セキュリティー機能 | ユーザー名、パスワード ポートベース・MACアドレスベースのIEEE802.1X認証対応（EAP-MD5/TLS/MS-PEAP） MACアドレスフィルター マネージメントVLAN MACアドレス認証 DOS攻撃防止 DHCPスヌーピング、DHCPオプション82、DHCPテーブル、DHCPレート制限 |
|
| サポート機能 | レイヤー3機能 (L3ルーティング、静的ルーティング、ARPテーブル、DHCPリレー) JumboFrame9,216Byte（ヘッダー14Byte+FCS4Byte含む）サポート スパニングツリー（IEEE802.1D/1w/1s）サポート ポートベースVLAN/マルチプルVLAN/タグVLAN（IEEE802.1Q）/ ダイナミックVLAN/ゲストVLAN ブロードキャスト/マルチキャストストームコントロール/入出力帯域 制限 QoS（ポートベース/IEEE802.1p/DSCP/IP Precedence 8レベル/Diffserve(IPv4/IPv6)） ACL(IPv4/IPv6) トランキング（固定及びLACP、1～8ポート単位、最大8グループまで） ポートミラーリング HOLブロッキング防止機能 ループ防止機能 IGMP Snooping v1/v2/v3, IGMPクエリア、MLD v1/v2 Snooping、MLDクエリア マルチキャストフィルタリング(IPv4/IPv6) IEEE802.1X認証におけるSecondaryRADIUSサーバサポート SSL証明書自己生成機能 BPDU/EAPOLの透過/破棄選択機能 DHCPクライアント SNTPクライアント 不良パケットフィルタリング機能 全ポートノンブロッキング転送 フローコントロール、バックプレッシャー |
|
| バッファー容量 | BS-GS2024P/HP：1.5Mbytes BS-GS2016P/HP：1.5Mbytes |
|
| アクセス方式 | CSMA/CD | |
| アドレステーブル | BS-GS2024P/HP：16,384件 BS-GS2016P/HP：16,384件 |
|
| ポート数 | BS-GS2024P/HP：10/100/1000M 24ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート（コンボポート） BS-GS2016P/HP：10/100/1000M 16ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート（コンボポート） |
|
| 適合ケーブル | 10BASE-T：UTP/STPカテゴリー3以上 100BASE-TX：UTP/STPカテゴリー5以上 1000BASE-T：UTP/STPカテゴリー5e以上 |
|
| 伝送距離 | 最大100m | |
| 端子形状 | RJ-45型8極端子 | |
| メインメモリー | BS-GS2024P/HP：128Mbytes BS-GS2016P/HP：128Mbytes |
|
| SNMP | 対応 | |
| VLAN機能 | VLAN対応 (VLANグループ数：256、VLAN ID：1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応 | |
| データ転送速度 （スループット） | 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s（1000BASE-T） | |
| PoE規格 | IEEE802.3af（PoE）、IEEE802.3at（PoE+） | |
| PoE給電機能 | 各ポート：最大30W 最大供給電力 BS-GS2024P/HP:384W BS-GS2016P/HP:384W |
|
| PoE給電方式 | Alternative A | |
| 電源電圧 | 100V 50/60Hz | |
| 消費電力 | BS-GS2024P/HP：最大485W BS-GS2016P/HP：最大480W |
|
| 消費電流 | BS-GS2024P/HP：最大5A BS-GS2016P/HP：最大4.9A |
|
| 発熱量 | BS-GS2024P/HP：最大1746kj/h BS-GS2016P/HP：最大1728kj/h |
|
| 省エネ法に基づく表記事項 | エネルギー消費効率（W/Gbit/s） | BS-GS2024P/HP：A区分 1.4 BS-GS2016P/HP：A区分 1.9 ※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。 |
| 最大実効伝送速度（Gbit/s） | BS-GS2024P/HP：24.0 BS-GS2016P/HP：16.0 ※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。 |
|
| 測定時のポート速度とポート数 | BS-GS2024P/HP：100Mbit/s：0、1Gbit/s：24 BS-GS2016P/HP：100Mbit/s：0、1Gbit/s：16 |
|
| PoE最大供給電力（W） | 384.0W | |
| 外形寸法（幅×高さ×奥行） | BS-GS2024P/HP：440×43×257mm BS-GS2016P/HP：440×43×257mm |
|
| 質量 | BS-GS2024P/HP：約4.3kg BS-GS2016P/HP：約4.1kg ※本体のみ |
|
| 動作保証環境 | 温度0～50℃ 湿度 10～85％ |
|
| 保証期間 | 5年間（標準保証3年間、Web上の5年保証登録により2年延長） | |
| 保守パック | 対応(グループA) 最長保証年数：7年間 対応商品：BS-GS2024P/HP用、BS-GS2016P/HP用 |
|
| 規格 | VCCI Class A | |
| 主な付属品 | 電源ケーブル（AC100V用）、3ピン-2ピン変換コネクター（アース線付）、19インチラック取り付け金具2個 取り付け金具固定用ネジ8本、ラック固定用ネジ4本、電源ケーブル抜け防止バンド、ゴム足4個、 シリアルNoシール、取扱説明書 | |
外観・寸法・各部名称・写真ダウンロード
)
)
ラインナップ
| スペック | 型番 | 価格 | JANコード | |
|---|---|---|---|---|
| BS-GS2024P/HP | 4981254045176 | |||
| BS-GS2016P/HP | 4981254045183 | |||
)
)
